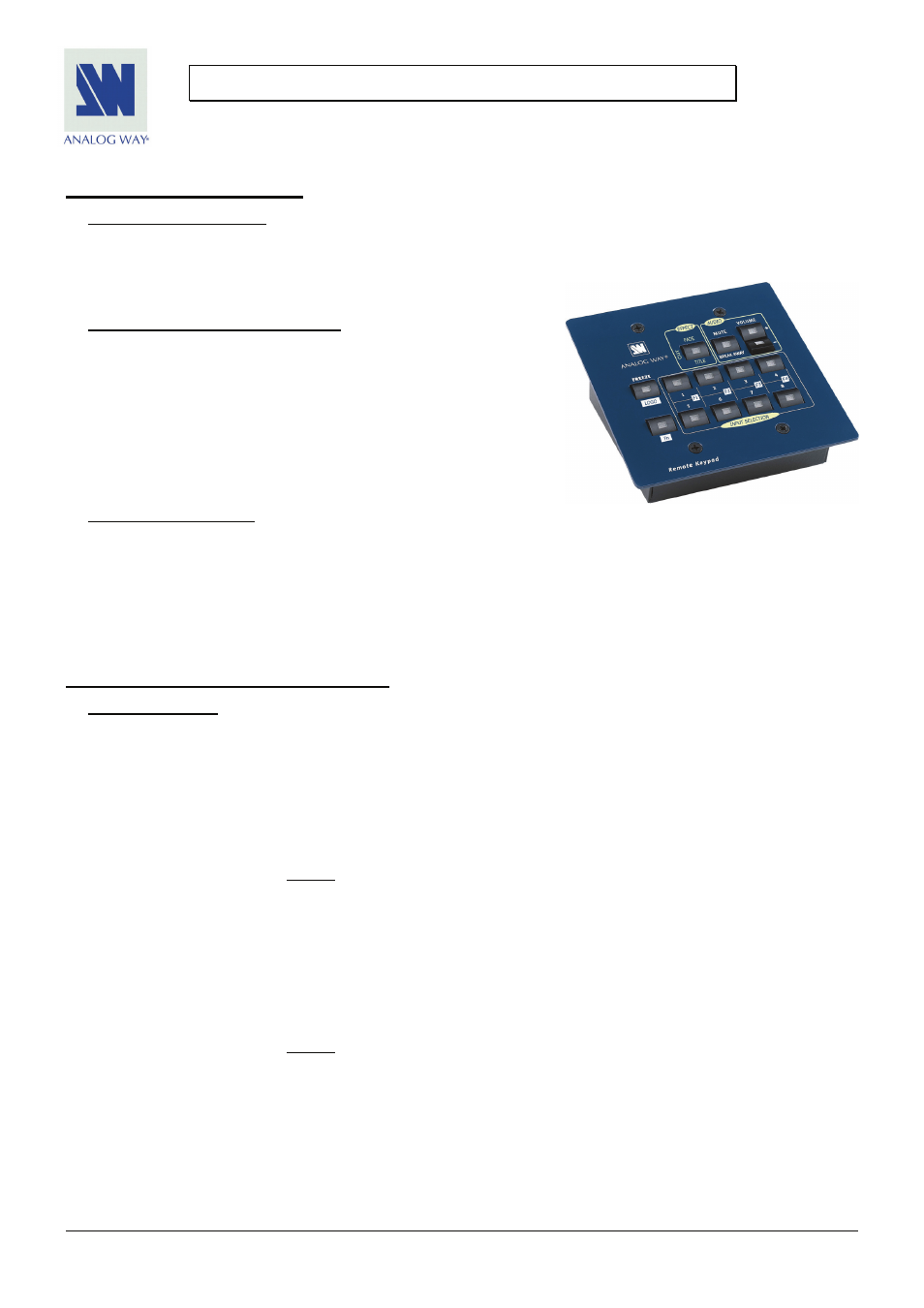

REMOTE KEYPAD (RKD100)
Manuel Utilisateur
Chapitre 1 : INTRODUCTION
1-1. MATÉRIEL FOURNI
• 1 REMOTE KEYPAD (RKD100).
• 1 Câble DB-9 (M/F) (L = 3 mètres).
• 1 Manuel Utilisateur.
1-2. INFORMATIONS GÉNÉRALES
La REMOTE KEYPAD (RKD100) est un clavier de contrôle à
distance des produits de la gamme OCTO
2
et Quattro. Spécialement
conçue pour l'intégration, elle permet toutes les commutations Audio et
Vidéo. La RKD100 est simple à connecter par une liaison série RS-232.
Elle est télé alimentée par l'appareil auquel elle est reliée et ne nécessite
donc pas d'alimentation externe. La RKD100 est aussi compatible avec les
produits de la gamme OCTO VUE dans une utilisation limitée aux fonctions
principales de commutation.
1-3. MISE EN SERVICE
c Éteignez votre OCTO
2
ou Quattro (Interrupteur en face arrière).
d Raccordez le connecteur RS-232 (DB9 femelle) de votre appareil, au connecteur DB9 mâle du RKD100 avec le
câble DB9 fourni.
e Allumez votre OCTO
2
ou Quattro (Interrupteur en face arrière).
f Sélectionnez une entrée avec les touches de sélection (INPUT SELECTION).
g Effectuez les réglages audio avec les touches AUDIO.
Chapitre 2 : DESCRIPTION TECHNIQUE
2-1. FACE AVANT
Fn : Touche d'accès aux fonctions de deuxième niveau.
INPUT SELECTION: • Sélection des 8 entrées: 1 à 8.
 Touche allumée = source affichée sur la sortie (MAIN).
 Touche clignotant lentement = source affichée sur la sortie PREVIEW (Uniquement si
contrôle d'un produit de la gamme Octo Vue).
• Sélection des frames: F1 à F4
 Les 2 touches allumées = frame affichée en sortie (MAIN).
NOTE: La sélection des Frames est accessible uniquement lorsque la touche Fn est
activée.
• Un appui long (1 seconde) sur l'entrée sélectionnée permet d'activer la fonction BLACK:
Un écran noir est affiché sur la sortie. Un appui court sur la touche d'entrée sélectionnée
(touche allumée) permet d'afficher cette entrée en sortie.
FREEZE : Gèle l'image de la sortie.
 Touche clignotant lentement = freeze actif.
LOGO : Permet d'afficher les logos sur la sortie
 Touche clignotant rapidement = logos affichés.
NOTE: La fonction affichage des logos est accessible uniquement lorsque la touche Fn est
activée.
EFFECT PRESET : Sélection des touches d'effet CUT, FADE et TITLE. Cette fonction est disponible que si la
machine contrôlée la supporte.
 Touche éteinte = CUT
 Touche clignotante = FADE
 Touche allumée = TITLE).
