United States Stove Company 5500M - Manuel (Page 12)

12 USSC
TUYAU
D'ÉVACUATION
ADMISSION
D'AIR FRAIS
(864mm)
(210mm)
(203mm)
(178mm)
DIA. INT. 1 7/8"
(47.6mm)
PROTECTION
CONTRE LE VENT
GRILLE À
MAILLE (50.8mm) (152mm)
3”
(76mm)
Installation
APPRovISIonnEMEnT En AIR EXTéRIEuR (en option)
En fonction de la construction de votre domicile et de son emplacement, de l'air venant de l'extérieur peut être nécessaire afin d'obtenir
des performances optimales.
Un tuyau métallique (solide ou flexible) doit être utilisé pour les installations extérieures de prise d'air. Un tuyau en PVC N'est PAS
approuvé et ne devra JAMAIS être utilisé.
Un écran de protection au-dessus de l'évacuation du tuyau d'air à l'extérieur ou un coude à 90 degrés ou encore un cintre permettant
d'éviter les vents prédominants DOIT être utilisé lorsqu'un tuyau d'air extérieur est installé à travers le côté du bâtiment. L'évacuation
d'air extérieure DOIT se trouver à au moins 1 pied
(0.305m) de la sortie du système d'évacuation.
Le tuyau d'air extérieur sur votre poêle a un dia. ext. de 1-7/8” (47.6mm) . Le tuyau extérieur de raccordement d'air doit avoir un dia.
int. de 1-7/8” (47.6mm) . Le raccordement extérieur d'air utilisé NE DOIT PAS limiter la quantité d'air disponible vers votre poêle. Le
tuyau extérieur de raccordement d'air doit être aussi court et avec le moins de coudes que possible, et il doit s'adapter au-dessus et
non à l'intérieur du raccordement extérieur d'air sur le poêle.
REMARQUE : Les dimensions du plancher jusqu'aux
tuyaux d'arrivée/évacuation de vos poêles sont approxi-
matives et peuvent varier en fonction de votre installation.

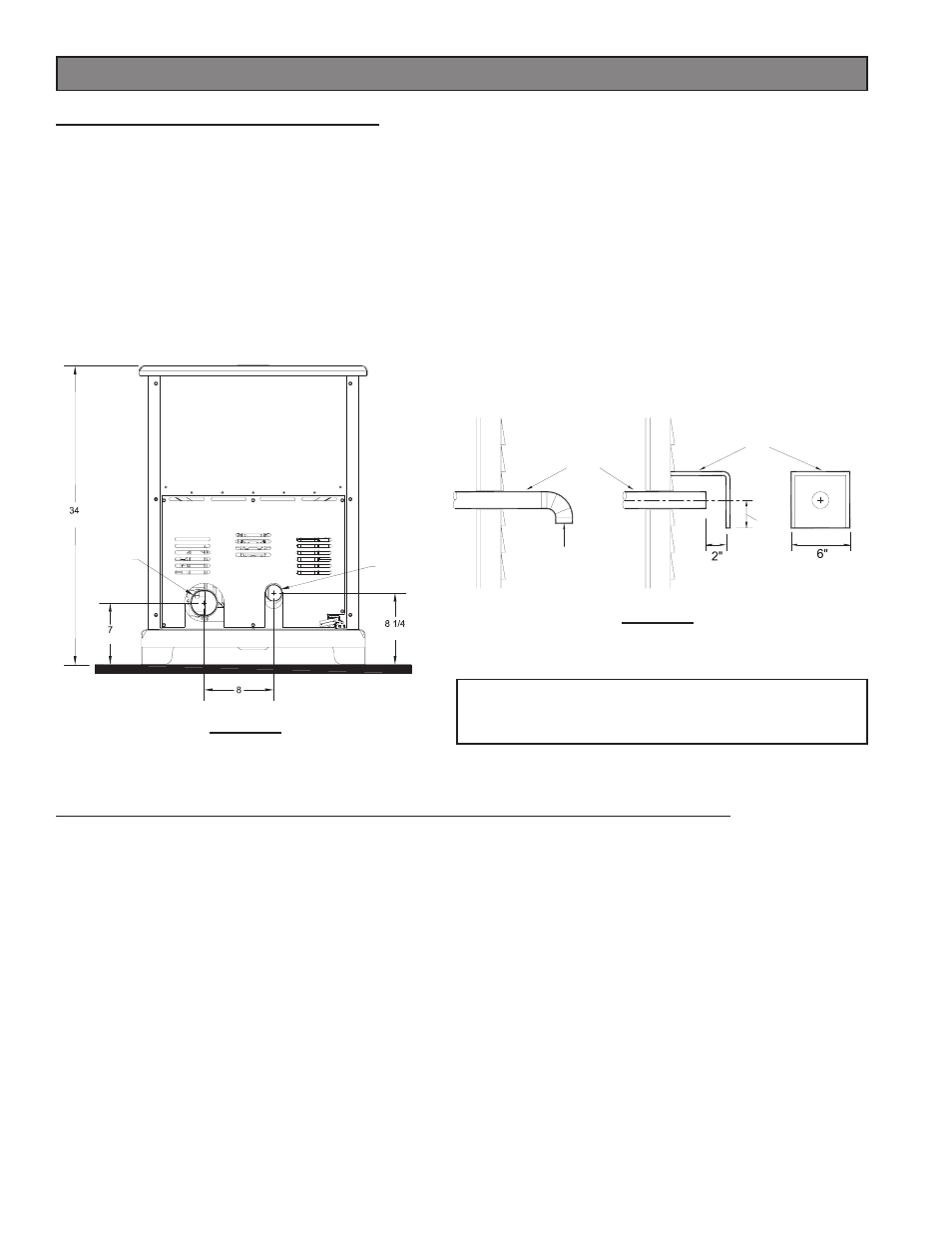

fIguRE 9
SORTIE TYPIQUE D'AIR FRAIS
fIguRE 8
EMPLACEMENTS D'ÉVACUATION/ARRIVÉE
EXIgEncES SPécIALES PouR MAISon MoBILE - InSTALLATIon AuX é.-u. unIquEMEnT

AvERTISSEMEnT ! - nE PAS InSTALLER DAnS unE cHAMBRE à coucHER
 ATTEnTIon ! - L'InTégRITé STRucTuRELLE Du PLAncHER, DES PARoIS ET Du PLAfonD/ToIT DE LA MAISon
MoBILE DoIT êTRE MAInTEnuE.
En plus des exigences d'installation détaillées précédemment, les installations pour maison mobile doivent répondre aux exigences
suivantes :
•
Le poêle doit être fixé de façon permanente au sol.
• Le poêle doit être relié à la terre sur le châssis en acier de la maison mobile avec un fil en cuivre de calibre 8 en utilisant une
rondelle striée ou en étoile permettant de pénétrer la peinture ou le revêtement de protection afin de garantir la mise à la terre.
• L'évent doit se trouver à 3 ou 4 pouces de l'évent "PL" et doit se prolonger d'un minimum de 36 pouces (914mm) au-dessus de
la ligne du toit de la maison mobile et doit être installé en utilisant un clapet coupe-feu et un clapet anti-pluie listés UL/ULC.
• Lors du déplacement de votre maison-mobile, tous les évents extérieurs doivent être retirés lorsque la maison mobile est
déménagée. Après le déménagement, tous les évents doivent être réinstallés et fixés fermement.
• L'air extérieur est obligatoire pour l'installation d'une maison mobile. Consultez votre revendeur lors de l'achat.
• Vérifiez auprès des fonctionnaires locaux de construction les autres codes éventuels qui pourraient être appliqués.
