USSC 11
InSTALLATIon à TRAvERS LA PARoI_ (INSTALLATION RECOMMANDÉE)
Les installations canadiennes doivent être conformes à la norme
CAN/CSA-B365.
Pour ventiler l'unité à travers la paroi, raccordez l'adaptateur de
conduite à l'adaptateur du moteur d'évacuation. Si l'adaptateur
d'évacuation est situé à moins de 18 pouces
(457mm) au-
dessous du niveau du sol, une partie droite de conduite de
ventilation pour granulés peut être utilisée à travers le mur.
Votre revendeur d'appareils de chauffage devra être capable de
vous fournir un kit qui gérera la grande partie de cette installation,
celui-ci devra comprendre un manchon mural qui permettra
d'obtenir le dégagement correct à travers le mur combustible. Une
fois hors de la structure, un dégagement de 3 pouces
(76mm)
devra être respecté avec le mur extérieur et un raccord en T
de regard devra être placé sur le tuyau avec une sortie à 90
degrés hors de la maison. À ce point, une partie de tuyau de 3
pieds
(0.91m) (minimum) devra être ajoutée avec un couvercle
horizontal, qui devra terminer l'installation (voir FIgURE 7).
Un support devra être placé juste en dessous du couvercle
de terminaison ou un tous les 4 pieds
(1.22m) pour rendre
le système plus stable. Si vous vivez dans une région avec
d'importantes chutes de neige, il est recommandé que l'installation
soit plus haute de 3 pieds
(0.91m) pour se situer au-dessus
de la ligne d'amas de neige. Cette même installation peut être
utilisée si votre poêle est situé en dessous du niveau du sol
en ajoutant simplement la partie du regard et le tuyau vertical
à l'intérieur jusqu'à ce que le niveau du sol soit atteint. Avec
cette installation, vous devez faire attention à la ligne d'amas de
neige, la pelouse et les feuilles mortes. Nous recommandons une
élévation verticale minimum de 3 pieds
(0.91m) à l'intérieur ou
à l'extérieur de la maison.
L'installation « à travers la paroi » est l'installation la plus économique et la plus simple. Ne terminez jamais la bouche d'aération
finale sous une terrasse, dans une alcôve, sous une fenêtre ou entre deux fenêtres. Nous recommandons des kits Simpson Dura-
Vent ® ou Metal-Fab ® .
InSTALLATIon à TRAvERS LE ToIT/PLAfonD
Lors de l'aération du poêle à travers le plafond, le tuyau est raccordé de la même façon qu'à travers la paroi, à l'exception du raccord
en T du regard qui est toujours à l'intérieur de la maison, et un adaptateur de 3 pouces
(76mm) est ajouté avant le T du regard.
Vous devez utiliser les platines supports appropriées du plafond et le chaperon de toiture (fournis par le fabricant de tuyaux ; respectez
les indications du fabricant de tuyaux). Il est important de remarquer que si votre section verticale de tuyau est supérieure à 15 pieds
(4.57m) , le diamètre du tuyau de ventilation du poêle devra être augmenté de 4 pouces (102mm) .
Ne dépassez pas 4 pieds (1.22m) de tuyau dans une section horizontale et utilisez le moins de coudes que possible. Si un décalage
est nécessaire, il est préférable d'installer des coudes à 45 degrés qu'à 90 degrés.
COUDE À 90º
COUVERCLE DE
TERMINAISON
SUPPORT
ADAPTATEUR
DU MOTEUR
D'ÉVACUATION
ADAPTATEUR DE TUYAU
MANCHON MURAL
RACCORD EN T
COUVERCLE DE
REGARD
TAPIS PROTECTEUR
NON COMBUSTIBLE
3'-0" (MIN)
TUY
AU VER
TICAL 3" (MIN)
6" (MIN)

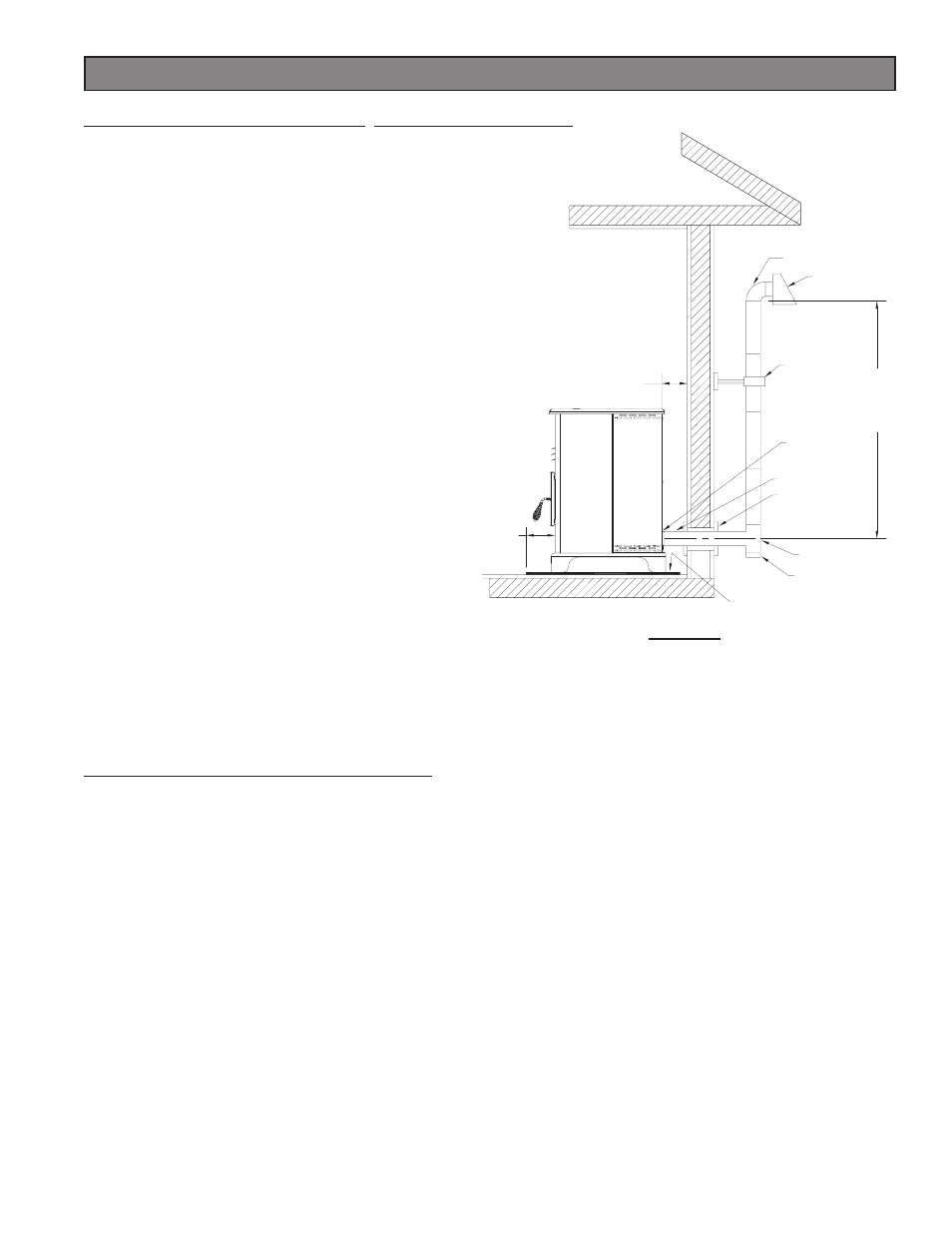

fIguRE 7
TYPICAL THROUgH THE WALL INSTALLATION
Installation
