Circuit HFA
-5
0
5
10
-10
-15
-20
-25
-30
20 100 1k 10k 20k

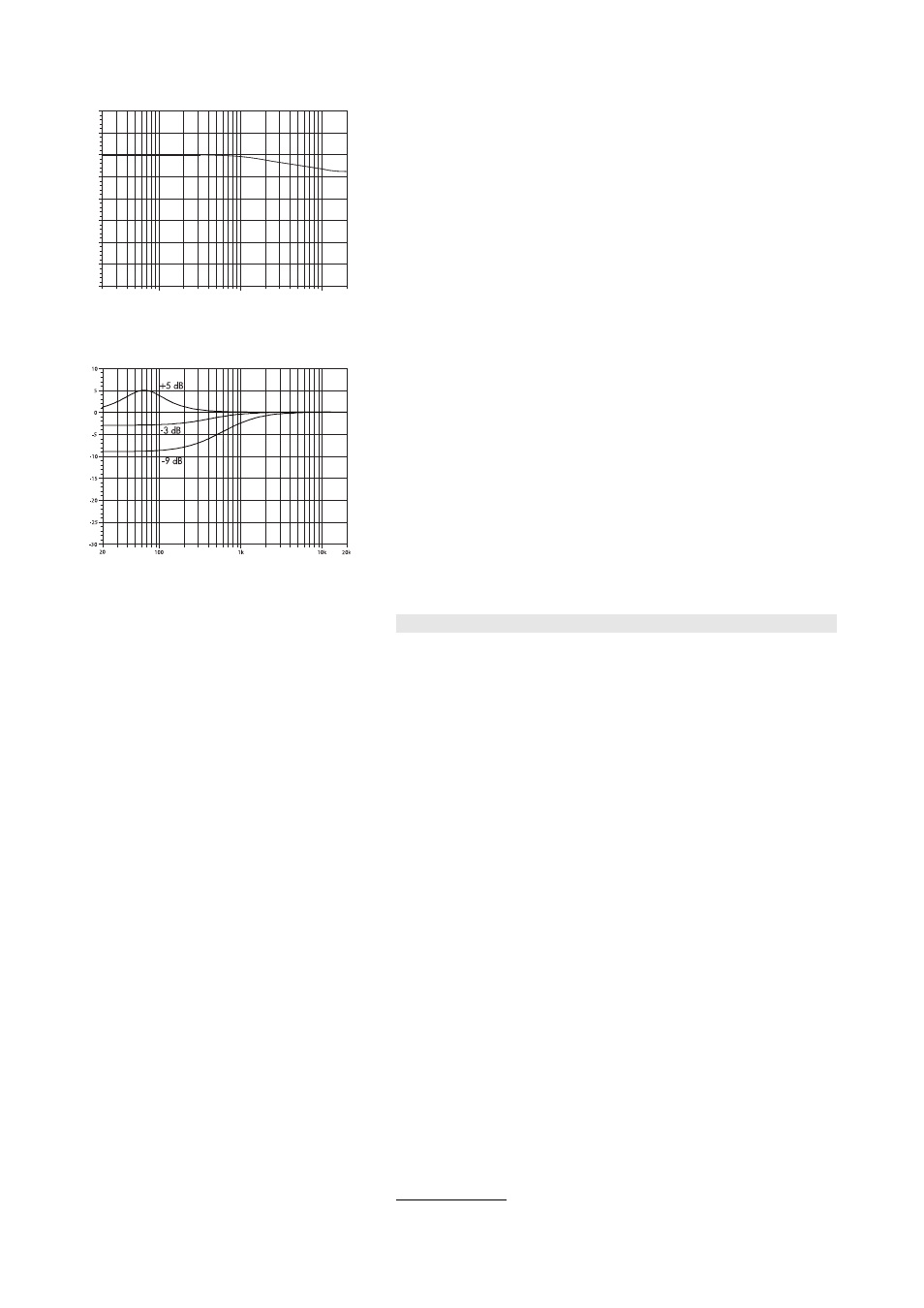

Fig. 4 : Correction de la réponse en
fréquence du circuit HFA
En mode HFA 1 , la réponse HF du système E12 baisse. Le HFA conduit à
une réponse en fréquence naturelle et équilibrée, en présence
d'installations d'écoute de proximité dans le champ proche ou
d'applications retardées.
L'atténuation des hautes fréquences (HFA) intervient graduellement à
1 kHz, atteignant environ -3 dB à 10 kHz. Cette baisse suit la diminution
des hautes fréquences, observée en écoutant un système à une certaine
distance, dans une salle ou un auditorium à réverbération moyenne.
Circuit CPL
Fig. 5 : Correction de la réponse en
fréquence du circuit CPL
Le circuit CPL (Coupling) compense les effets de coupling en présence de
deux enceintes étroitement couplées, ou quand le baffle est utilisé en
tant que retour de scène. Le CPL débute graduellement à 1 kHz, avec
une atténuation maximale en dessous de 250 Hz, offrant une réponse
en fréquence équilibrée quand des enceintes E12 sont assemblées en
systèmes de deux baffles ou plus. La fonction du circuit CPL est exposée
dans le diagramme à gauche. Elle peut être paramétrée en valeurs dB
d'atténuation, entre -9 et 0. Elle peut également être réglée sur une
valeur CPL positive, créant ainsi une augmentation ajustable des graves
à environ 65 Hz (0 à +5 dB)
Amplification avec E-PAC
Sélectionner le mode E12 ou E12-D permet au E-PAC d'amplifier une
enceinte E12. Le mode LO IMP configure le E-PAC pour alimenter un
maximum de deux E12, avec une réduction du niveau d'entrée des
baffles de 6 dB.
Pour ajuster l'intensité acoustique, les fonctions CUT et HFA peuvent être
sélectionnées. Les caractéristiques des réglages CUT et HFA sont
expliquées dans la section précédente “Amplification avec D6 ou D12”.
1 HFA (High Frequence Attenuation) = atténuation des hautes fréquences
