Connexions

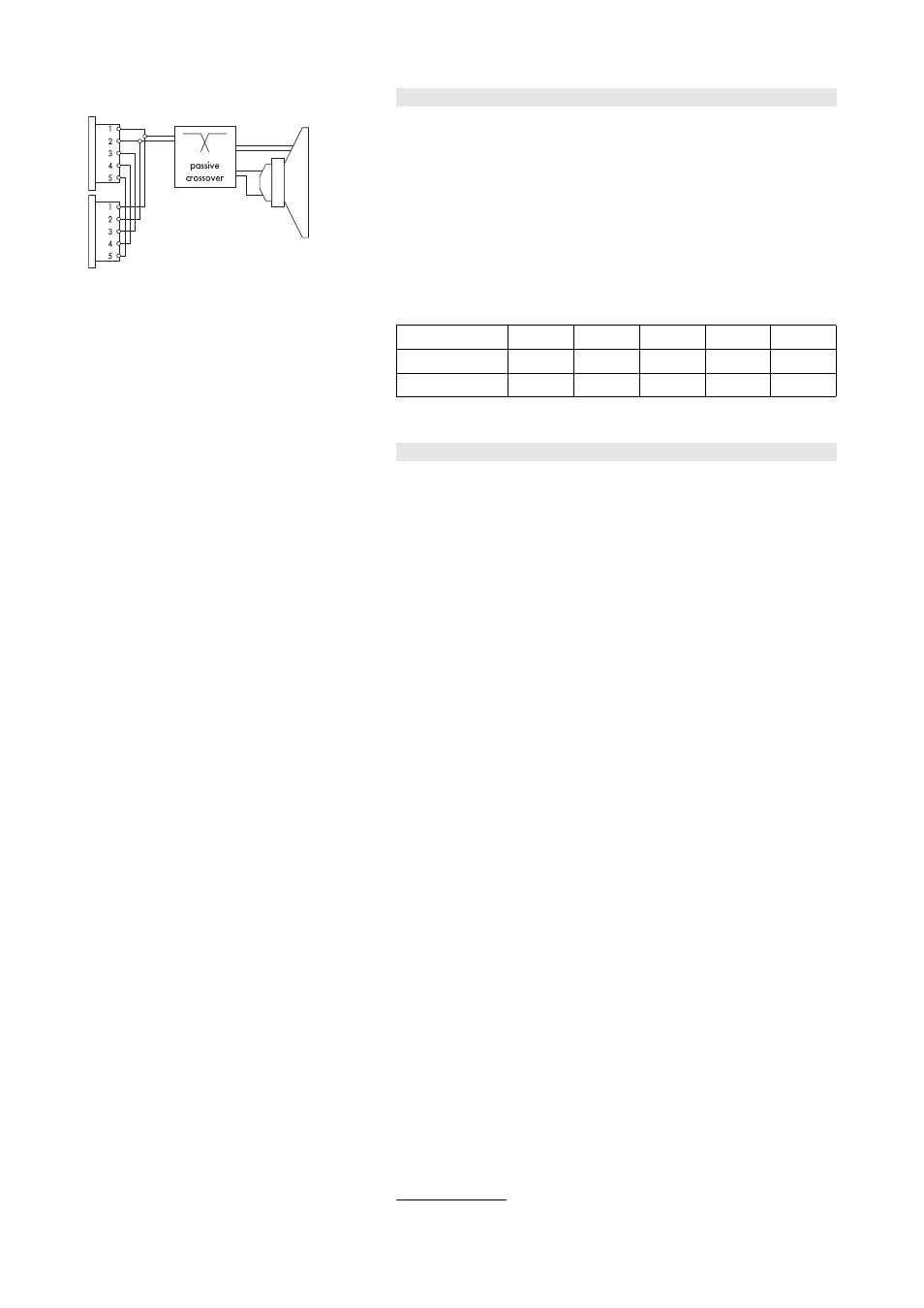

Fig. 3 : Câblage des connecteurs
La E12 dispose de deux connecteurs EP5. Les cinq broches des deux
connecteurs sont reliées en parallèle. La E12 occupe les points 1/2. Les
points 3/4 et 5 sont destinées aux Sub-Bass actifs. Le point 5 est dédié
à la technologie SenseDrive (celle-ci n'est disponible qu'avec un
amplificateur D12 et un câblage à 5 fils). La prise mâle sert de prise
d'entrée et la femelle permet une connexion directe avec des baffles
supplémentaires.
La E12 peut être équipée en connecteurs NL4 en option.
Les équivalences entre broches des connecteurs EP5 et NL4 et du câble
fixe en option figurent dans le tableau ci-dessous.
EP5 1 2 3 4 5
NL4 1+ 1– 2+ 2– n.a.
Câble fixe (PG) Marron (+) Bleu (–)
Amplification avec D6 ou D12
Sélectionner les presets E12 ou E12-D.
Le D12 propose alors les modes "Dual Channel" et "Mix TOP/SUB".
Pour les associer avec des Sub-Bass actifs alimentés par un seul câble à
4/5 fils, passer en mode "Mix TOP/SUB".
Le D6 et le D12 permettent de sélectionner les presets supplémentaires
E12-X et E12-DX quand des enceintes E12 ou E12-D sont combinées à
des baffles passifs E15X-SUB sur le même canal. Ces paramétrages
assurent une correction adaptée pour les réponses en fréquence
combinées de ces systèmes.
Le preset E12 (E12-D) permet d'amplifier un maximum de deux
enceintes E12 (E12-D) sur les canaux respectifs de D12 ou D6.
En mode E12-X (E12-DX), il est possible d'alimenter une E12 (E12-D) et
un E15X-SUB sur les canaux respectifs de D12 ou D6.
Dans les configurations avec des niveaux sonores continus et peu élevés
et des températures ambiantes basses, il est possible de connecter
jusqu'à trois baffles sur un canal de D12.
Presets disponibles
Afin d'obtenir des ajustements acoustiques, les fonctions CUT, HFA et
CPL
1 peuvent être sélectionnées.
Circuit CUT
Le mode CUT entraîne une atténuation du niveau de graves de la E12.
Celle-ci est dès lors configurée pour fonctionner avec un E15X-SUB en
mode actif ou d'autres Sub-Bass d&b actifs.
1 Niveau de pression acoustique
