Connexion par câble fixe
L'enceinte 12S-SUB est fournie avec un cache de protection
[1] et
un passe-fil en caoutchouc [2]. En intérieur, ces pièces peuvent
servir à masquer la plaque de connexion (si nécessaire). Pour un
usage sans protection en extérieur, la plaque de connexion doit
être couverte. Les deux pièces doivent être disposées jusqu'à l'ob-
tention d'un degré de protection conforme à la norme IP34.
Installer la connexion par câble fixe en procédant comme suit :
Outils nécessaires : un tournevis Philips (#PH2).
1. Préparer le passe-fil en caoutchouc et le câble de connexion.
2. Libérer l'ouverture prédécoupée de la plaque et raccorder cor-
rectement le passe-fil en caoutchouc.
3. Insérer le câble dans le passe-fil en caoutchouc et connecter
les extrémités au bornier.
Þ Toujours respecter les polarités !
4. Retirer les quatre vis de la plaque de connexion.
5. Remettre en place le cache de protection sur la plaque de
connexion.
6. Serrer enfin les quatre vis du cache de protection sur la
plaque de connexion.
Fig. 4 : Raccordement par câble fixe
Connexion NL4 avec plaque de protection
Les deux prises de connexion NL4 de la plaque de connexion de
l'enceinte se trouvent dans une encoche, ce qui permet d'utiliser la
plaque [1] et les connecteurs NL4 comme indiqué ci-contre (voir
graphique).
Note : ce choix implique l'utilisation de connecteurs de type
Neutrik NL4FC.
La plaque est équipée de deux ouvertures prédécoupée permet-
tant le repiquage de l'enceinte.
Effectuer la connexion NL4 en suivant les étapes ci-dessus dans la
partie Þ "Connexion par câble fixe" à la page 5.

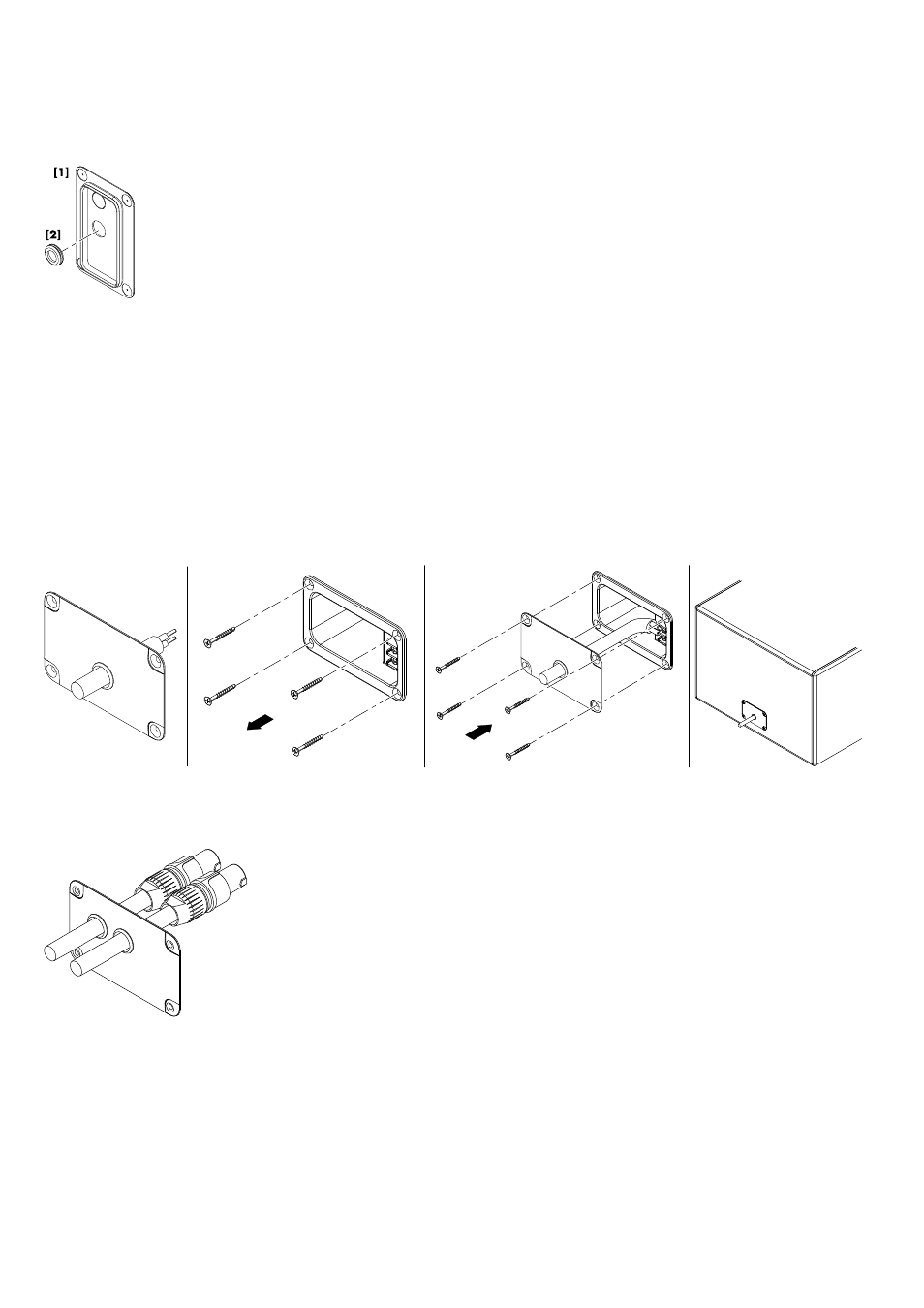

Fig. 3 : Cache de protection et passe-fil en caoutchouc
Fig. 5 : Connexion câble NL4 avec plaque de protection [1]
