2.1. Description du produit
Le 12S-SUB est un Sub-Bass haute performance compact prévu
pour être utilisé avec les enceintes d&b de la Série-xS. Il intègre un
haut-parleur néodyme à longue excursion de 12” dans un caisson
bass-reflex.
La réponse en fréquence du 12S-SUB s'étend de 45 Hz à
130/100 Hz.
L'ébénisterie est en contreplaqué marine et revêtue d'une peinture
de finition noire résistante aux chocs. Sa face avant est protégée
par une grille métallique rigide doublée d'une mousse trans-sonore
interchangeable. Quatre patins de caoutchouc insérés dans la
face posée au sol protègent la caisse contre les rayures.
La résistance à l'impact de cette enceinte est conforme à la norme
DIN 18032-3.
Accessoires d'accrochage
Les faces latérales du 12S-SUB comportent une paire d'inserts
M10 prévus pour accueillir la lyre "Z5412 Horizontal bracket
12S-SUB". Les inserts filetés sont protégés par de faux caches de
même couleur que l'enceinte. Les caches doivent être retirés avant
tout montage d'accessoire.
Versions
La version résistante aux intempéries (WR) permet un fonctionne-
ment en extérieur (IP34, Pointage vertical maximal : 0°). Les
enceintes bénéficient d'une finition noire résistante aux impacts et
aux intempéries (PCP - Polyurea Cabinet Protection).
2.2. Connexions
L'enceinte est équipée de deux connecteurs NL4 et d'un bornier
bipolaire (ST ). Les quatre broches des deux connecteurs sont
reliées en parallèle. L'enceinte occupe les points 2+/2–. Les points
1+/1– sont destinés à des enceintes large bande.
Les enceintes de la version WR sont fournies avec un câble fixe
(type PG, H07-RN-F, 2 x 2.5 mm
2 (AWG 13), longueur standard
5.5 m (18 ft).
Les équivalences des options possibles de connexion figurent dans
le tableau ci-dessous.
NL4 1+ 1– 2+ 2–
ST n.a. n.a. + –
PG n.a. n.a. Marron (+) Bleu (–)

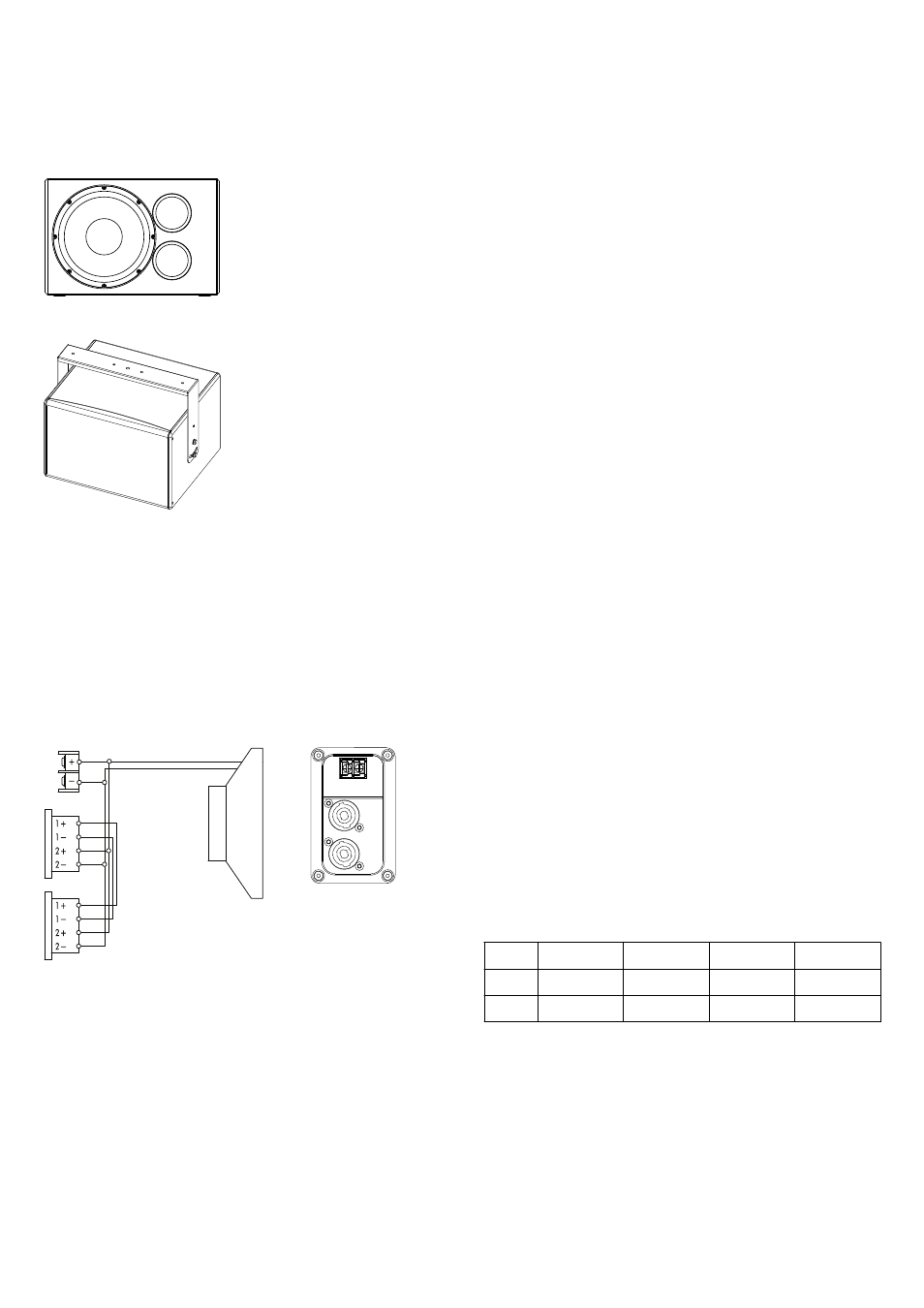

Fig. 1 : Enceinte 12S-SUB
Exemples d'accrochages :
12S-SUB installé au plafond avec lyre "Z5412 Horizontal bracket 12S-SUB".
Fig. 2 : Câblage des connecteurs
2. Enceinte12S-SUB
