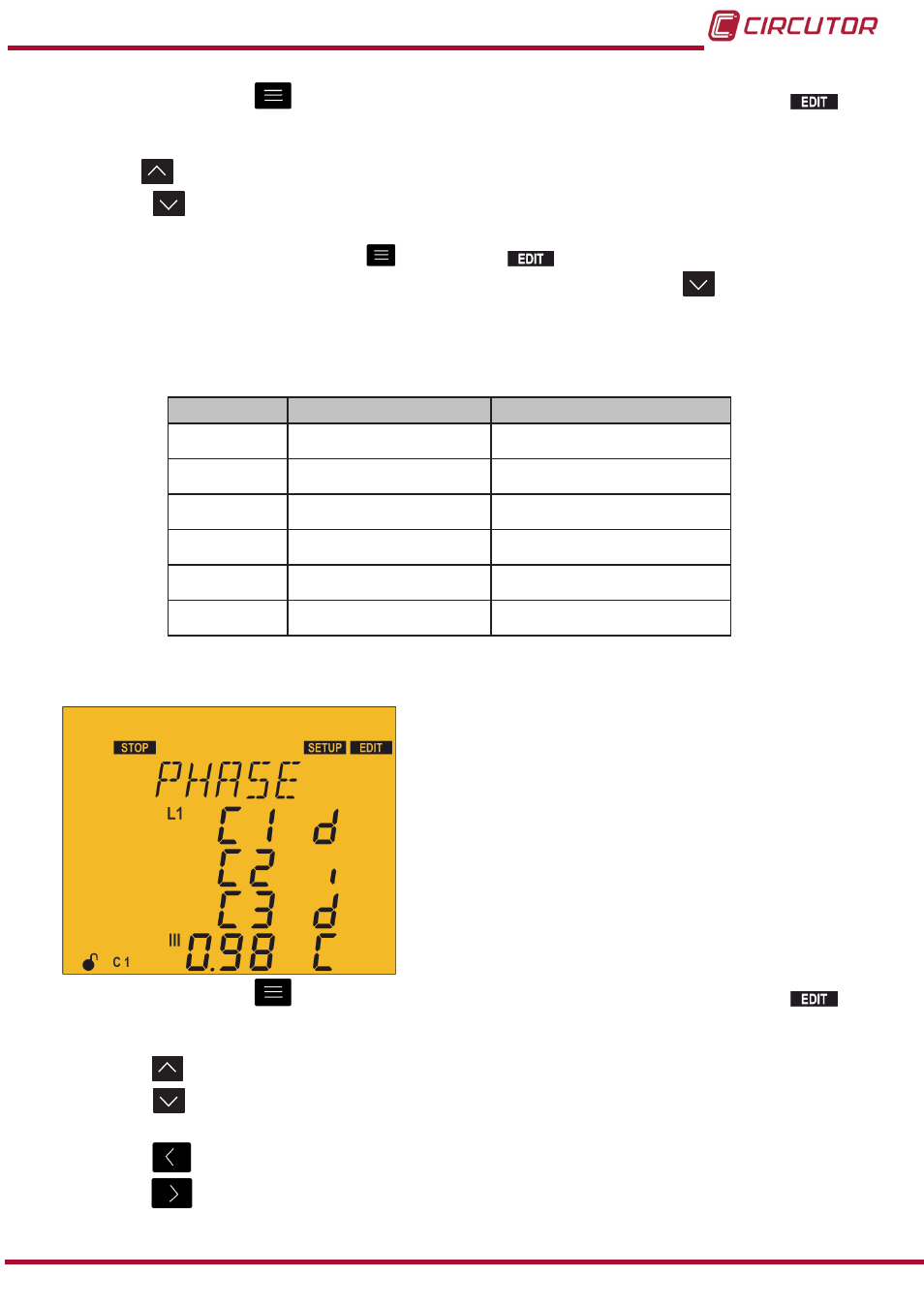

Appuyer sur la touche pour entrer en mode édition, il est identifié par le symbole
et le clignotement des chiffres à modifier.
La touch montre l’option suivante�
La touche montre l’option précédente�
Pour valider la donnée, appuyer sur , le symbole disparaît.
Pour accéder à l’étape suivante de programmation, appuyer sur la touche �
Si nous n’appuyons sur aucune touche pendant 5 minutes, l’équipement saute à l’écran de
simulation, “5�27�- ÉCRAN DE SIMULATION” �
Tableau 41 : Options de la connexion de phase
Phases Phase de mesure de V Phase de connexion du TC
PH1 L1-L2-L3 L1
PH2
L1-L2-L3 L2
PH3 L1-L2-L3 L3
PH4
L1-L2-L3 L1 (Transformateur inversé)
PH5 L1-L2-L3 L2 (Transformateur inversé)
PH6 L1-L2-L3 L3 (Transformateur inversé)
 Type de connexion 3u3C
Si la connexion avec trois courants a été
sélectionnée (
3u3C ), sur cet écran, chaque
courant est associé avec sa tension et le sens du
courant est indiqué�
d : direct
i : inverse
Appuyer sur la touche pour entrer en mode édition, il est identifié par le symbole
et le clignotement des chiffres à modifier.
La touche montre l’option suivante�
La touche montre l’option précédente�
La touche saute à la tension précédente�
La touche saute à la tension suivante�
