Touche (Retour) qui accepte l’option
de menu en cours ou l’option mise en
valeur.
Touche (Echap) qui retourne à un
menu précédent.
Les options non disponibles sont indiquées par un ( X ), par exemple quand
l’instrument enregistre des données, il ne peut pas être étalonné.
Si on appuie plusieurs fois sur la touche à n’importe quel
moment, on revient immédiatement au menu Principal.
Le menu Principal contient tous les paramètres et options
concernant le fonctionnement et permet d’accéder à trois sous-menus:
Menu Etalonnage Permet d’étalonner l’instrument.
Menu Configuration Permet de spécifier les paramètres de
l’instrument.
Enregistreur Permet de configurer l’enregistreur et
de lancer et d’arrêter l’enregistrement
des données.
1.4 Sortie analogique / prise RS 232
Un signal de sortie analogique est disponible pour interfacer le MicroDust pro
à un enregistreur de tableaux ou à un enregistreur de données externe. Les
détails de câblage de la sortie analogique/prise RS 232 sont donnés dans la
Figure 5 et le Tableau 1.
Enter
Esc
Esc

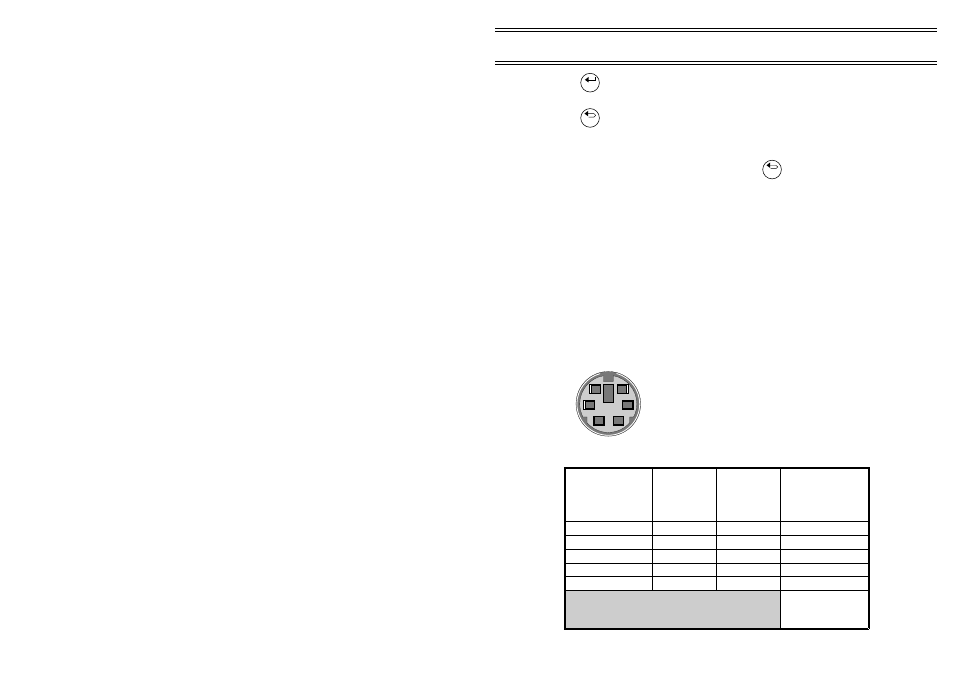

Fig. 5: Identification des lignes de la prise
analogique/RS 232 vue de l’extérieur
(c’est-à-dire aussi depuis le pot de soudure
de la prise)
00018
6
4
2
5
3
1
Tabeleau 1: Fonction de ligne
Fonction Nombre de
connecteur
Couleur de
fil
Prise à neuf
directions de
type de D
(PC RS 232)
Analogue ground 1 Jaune -
Analogue Out 2 Rouge -
RS 232 Receive in 3 Blanc 3 (TX out)
RS 232 Transmit out 4 Noir 2 (RX in)
Comms ground 5 Bleu 5 (Ground)
4 (DTR), 8 (CTS), 6
(DSR)
joint ensemble
2=CA @A #
