Page 29
RÉGLAGES
EnLèvEmEnt dE LA LAmE

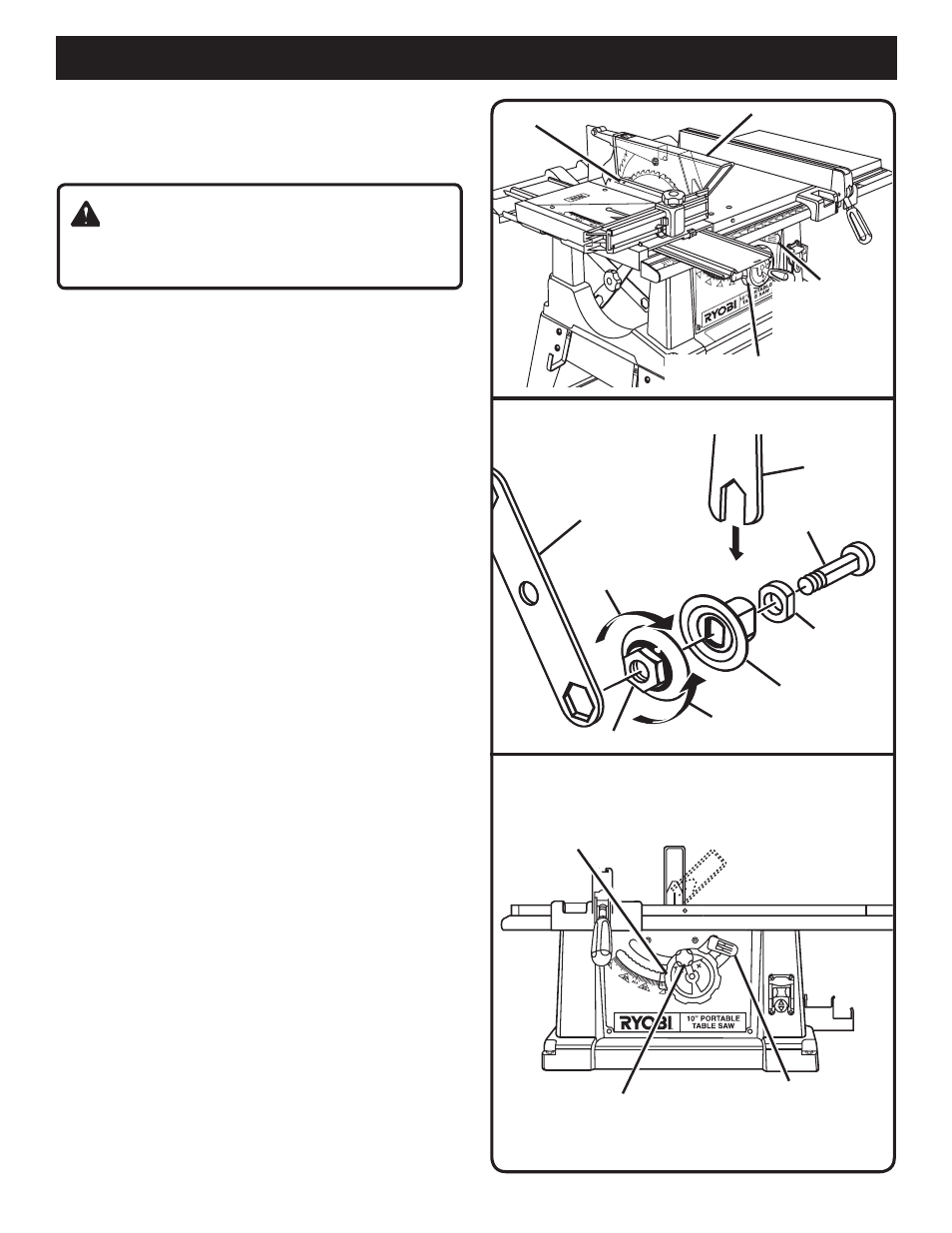

Voir les figures 35 - 37.
Utilisez les deux clés fournies avec la scie pour remplacer la
lame.
AvERtISSEmEnt :
Débranchez votre scie et assurez-vous que l’ensemble de
protège-lame est correctement monté et fonctionne pour
éviter les blessures graves.
 Abaisser la lame et relevez le protège-lame.
 Ôter la vis de la plaque à gorge, puis retirer la plaque à
gorge.
 Relevez la lame jusqu'à la hauteur maximale en tournant vers
la droite la manette de réglage de la lame.
 Placez l'extrémité ouverte de la petite clé hex. dans la fente
à côté de la lame. La clé s'adapte aux deux méplats de écrouc
flasque. Voir la figure 36.
 Mettez la grande clé hex. sur écrouc flasque. Gauche de virage
et enlève la noix de bride, faisant attention pour ne pas traîner
vos articulations du doigt à travers la lame.
Remarque : Le sens du filetage de l’écrou d’axe est à droit.
 Enlevez la écrouc flasque de l'arbre puis retirez la lame. As-
surez-vous que la joue intérieure et les deux entretoises se
trouvent bien contre l'épaulement de l'arbre.
 Installez une nouvelle lame. Assurez-vous que les dents
de la lame se dirigent vers l'avant, vers la pièce à couper.
 Mettez la écrouc flasque en l'alignant avec les méplats
de l'arbre. Tourner l’écrou en sens horaire pour le serrer.
Remarque : Faites attention à ne pas inverser les filets
deécrouc flasque de l'arbre. Ne serrez pas trop.
 Tournez la lame à la main pour vous assurer qu'elle tourne
librement.
 Vérifiez le couteau diviseur et réglez-le au besoin (voir la tech-
nique suivante).
 Abaisser la lame, insérer la plaque à gorge, puis serrer ferme-
ment sa vis de fixation.
POUR INCLINER LA LAME,
POUSSER LE LEVIER DE VER-
ROUILLAGE DE LA COUPE EN
BISEAU VERS LA GAUCHE
ET TOURNER MANETTE DE
RÉGLAGE DE BISEAU
POUR VERROUILLER
L'INCLINAISON DE LA LAME,
POUSSER LE LEVIER DE VER-
ROUILLAGE DE LA COUPE EN
BISEAU VERS LA GAUCHE
Fig. 37
POUR ABAISSER LA LAME, POUSSER
LE LEVIER DE VERROUILLAGE DE LA
COUPE EN BISEAU VERS LA DROITE
ET TOURNER LA MANETTE DE RÉ-
GLAGE DE LA LAME VERS LA DROITE
POUR RELEVER LA LAME, POUSSER
LE LEVIER DE VERROUILLAGE DE LA
COUPE EN BISEAU VERS LA GAUCHE
ET TOURNER LA MANETTE DE RÉGLAGE
DE LA LAME VERS LA GAUCHE
Fig. 36
PLAQUE À GORGE PROTÈGE-LAME
LEVIER DE VER-
ROUILLAGE
DE LA COUPE EN
BISEAU
MANETTE DE RÉGLAGE
DE BISEAU Fig. 35
45º Adjustment 0º Adjustment
REMARQUE: PLACER LA LAME ENTRE LES
JOUES INTÉRIEURE ET EXTÉRIEURE
POUR
DESSERRER
GRANDE
CLÉ HEX.
PETITE
CLÉ HEX.
ARBRE
ENTRETOISE/
RONDELLE
ÉCROU FLASQUE
FLASQUE/
ENTRETOISE
POUR
SERRER
