Ryobi BTS15 - Manuel (Page 18)

Page 18

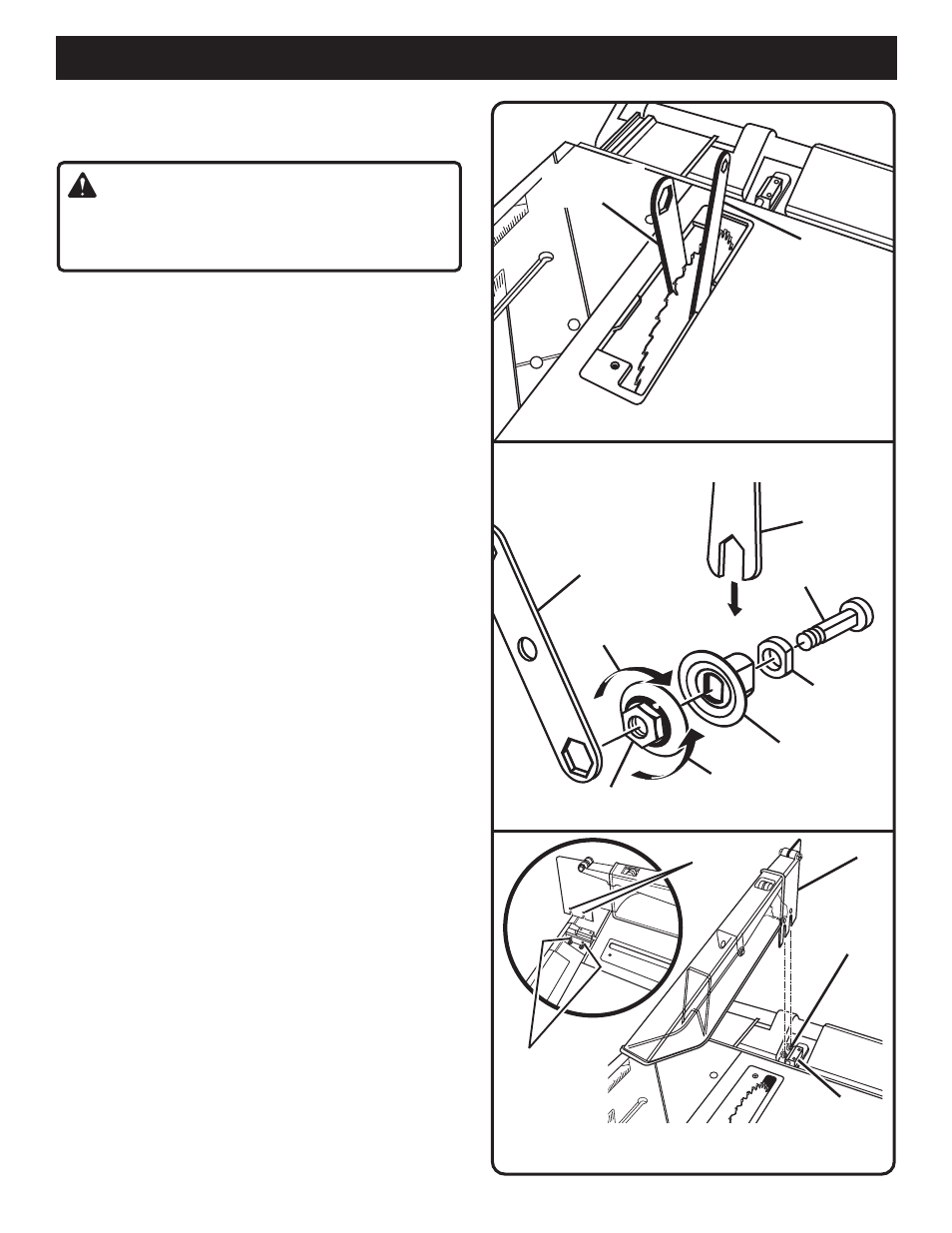

ASSEMBLAGE DE LA LAME ET DU
PROTÈGE - LAME
AVERTISSEMENT :
Ne branchez pas l'outil tant qu'il n'est pas complètement
monté. Sinon, il pourrait démarrer accidentellement et
entraîner des blessures graves.
VÉRIFICATION DE L'INSTALLATION DE LA
LAME
Pour vérifier la lame, enlevez abaisser la lame et d'abord les
trois vis qui retiennent le passe-lame. Retirez le passe-lame.
Voir la figure 14.
Assurez-vous que le levier de verrouillage de la coupe en
biseau se blocage. Relevez l'arbre de la lame à la hauteur
maximum en tournant vers la anti-horaire la manette de
réglage de la lame.
En vous servant de la petite clé, placez l'extrémité plate
ouverte sur les méplats de flasque/entretoise, comme l'illustre
la figure. Mettez la grande clé sur l'écrou hex., et, en tenant
bien les deux clés, tirez la grande clé vers l'avant de la
machine pour desserrer et poussez-la pour serrer. Assurez-
vous que l'écrou de la flasque est bien serré. Ne serrez pas
trop.
Remarque : Le sens du filetage de l’axe est à droite.
Vérifiez tous les dégagements pour que la lame tourne
librement.
Abaisser la lame en tournant sa manette de réglage en sens
droite.
Réinstallar le passe-lame.
INSTALLATION DU PROTÈGE - LAME
Abaisser la lame en tournant sa manette de réglage en sens
droite.
En vous servant de la clé a molette, installez le protège-lame
en desserrant suffisamment les deux écrous pour fixation le
écarteur (alignez trouset ergots).
Voir la figure 16. Resserrez
partiellement les deux écrous.
Alignez correctement la lame et le écarteur comme l'illustre
la figure, en répétant au besoin l'étape. Serrez bien les
écrous. Si le écarteur n'est pas correctement situé, la lame
étant relevée, il peut entrer en contact avec la table lorsque
la lame est abaissée et ainsi restreindre le mouvement de la
lame.
ASSEMBLAGE
REMARQUE: PLACER LA LAME ENTRE LES
JOUES INTÉRIEURE ET EXTÉRIEURE
Fig. 15
NE PAS ENLEVER LES ÉCROUS FIXATION
Fig. 14
Fig. 16
PETITE CLÉ
POUR
DESSERRER
GRANDE
CLÉ
PETITE
CLÉ
ARBRE
ENTRETOISE/
RONDELLE
ÉCROU FLASQUE
FLASQUE/
ENTRETOISE
POUR
SERRER
GRANDE CLÉ
PLAQUE
DE MONTAGE
ÉCARTEUR
ÉCROU HEX.
FIXATION
TROU
ERGOT
