3
UTILISATION

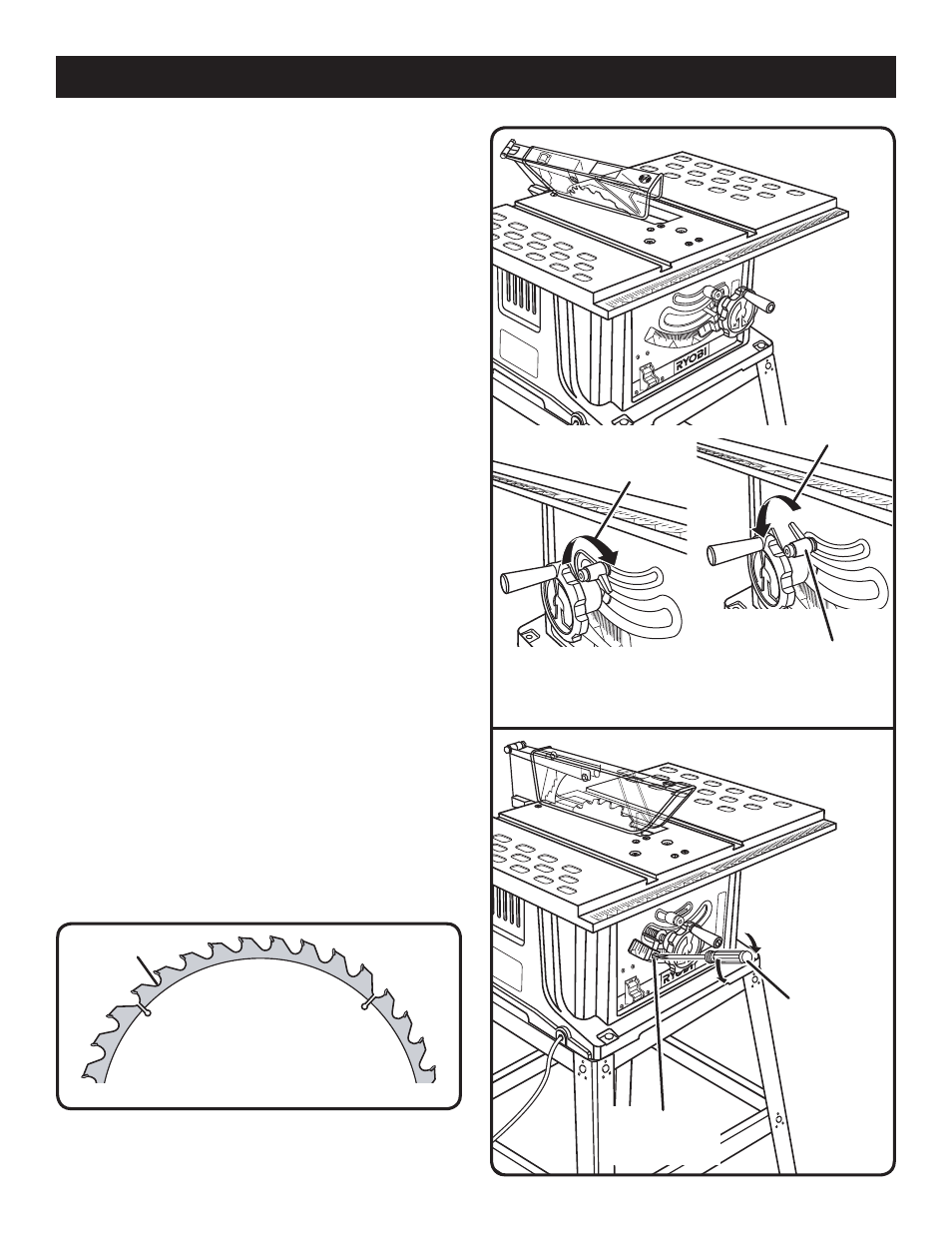

Fig. 19
creux
POUR CHANGER LA PROFONDEUR DE
COUPE
Voir la figure 19.
La profondeur de coupe doit être réglée pour que les pointes
extérieures des dents de la lame dépassent la pièce de bois
d’environ 3 à 6 mm (1/8 à 1/4 po) mais que les points les
plus bas (creux) soient au-dessous de la surface supérieure
de la pièce. Relever la lame en tournant le volant de réglage
vers la gauche ou l’abaisser en tournant le volant de réglage
vers la droite.
POUR CHANGER L’ANGLE DE BISEAU
Voir la figure 20.
Pour une coupe à 90°, le réglage de biseau est de 0° et pour
une coupe à 45°, le réglage est de 45°.
 Débrancher la scie.
 Desserrer la commande de biseau en tournant le lever de
verrouillage à fond vers la gauche. S’il est nécessaire de le
desserrer davantage, tourner le levier chargé par ressort
vers l’extérieur, puis le tourner vers la droite. Relâcher le
levier et permet la manette de réglage de lame placer (la
serrure) dans sa position originale. Le tourner de nouveau
jusqu’à ce qu’il soit desserré.
 Ajuster l’angle de biseau en poussant en glissant la
manette de réglage de la lame est gauche ou la droite à
l’angle désiré
 Resserrer la commande de biseau en tournant le levier
de verrouillage vers la droite. S’il est nécessaire de le
serrer davantage, tourner le levier chargé par ressort vers
l’extérieur, puis le tourner vers la gauche. Relâcher le levier
et le laisser retourner à sa position originale. Tourner de
nouveau vers la droite. Répéter cette procédure jusqu’à
ce que le levier soit fermement serré.
NOTE : Avant faire de coupures, le levier de verrouillage
de biseau de serrure doit être dans la position fermée à
clef selon la figure 0.
RÉGLAGE DE L’INDICATEUR DE BISEAU
Voir la figure 21.
Si l’indicateur de biseau n’est pas sur zéro lorsque la lame de
la scie est à 90°, le régler en desserrant la vis et en le plaçant
sur la graduation 0° de l’échelle de biseau. Resserrer la vis.
Pour
Verrouiller
Pour
ouVrir
leVier de
VerrouillaGe
de Biseau
tourNeVis
Fig. 0
Fig. 1
Vis
d’iNdicateur
de Biseau
