14

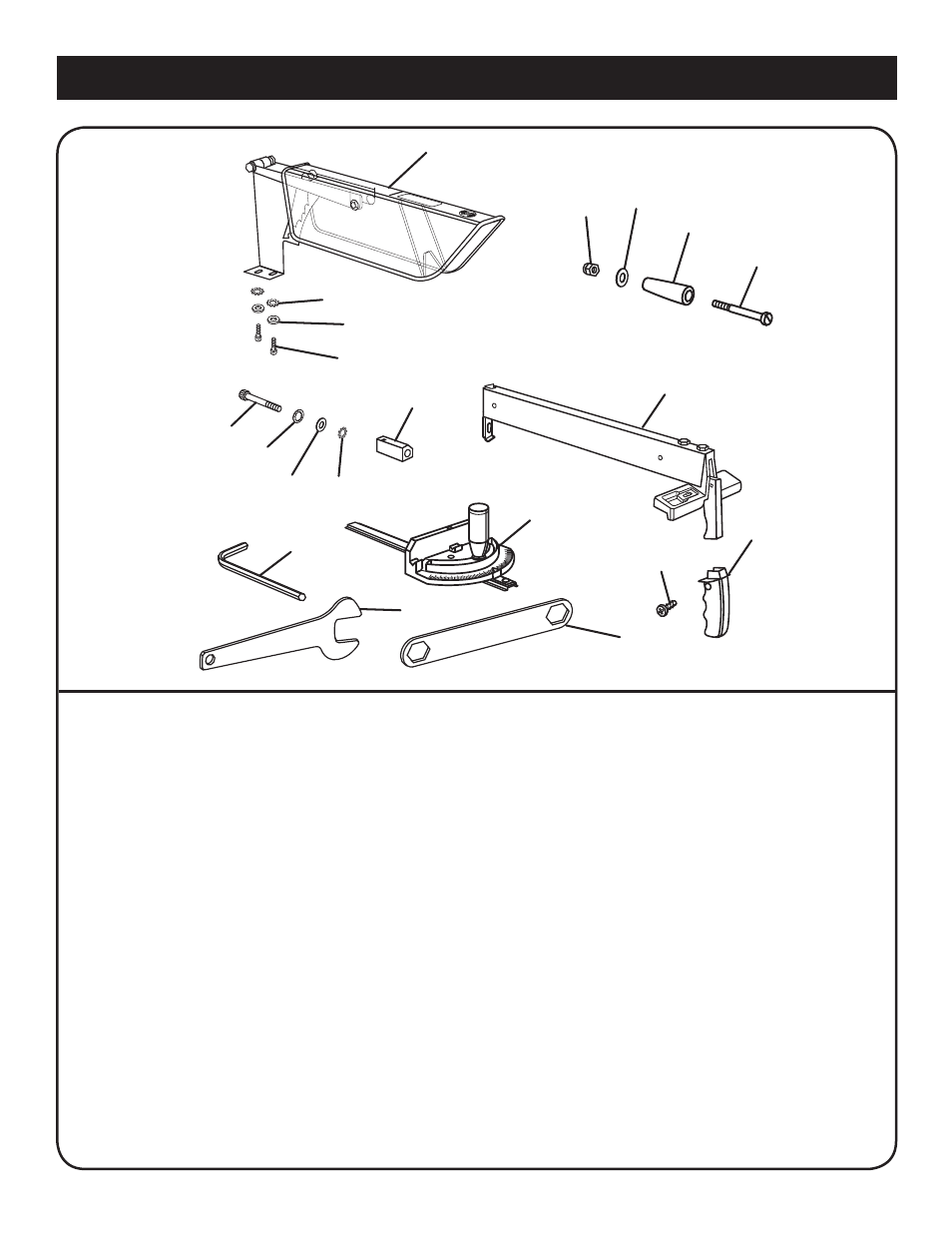

Fig. 5
LISTE DES PIèCES DÉTACHÉES
1
2
6
3
4
5
17
14
16
13
12
11 14
15
7
8
9
10
19
18
1 Garde de lame ...................................................................................................................................................1
 Écrou de blocage ..............................................................................................................................................1
3 Poignée de réglage de hauteur .........................................................................................................................1
4 Boulons à épaulement .......................................................................................................................................1
5 Guide longitudinal ............................................................................................................................................1
6 Rondelle plate ...................................................................................................................................................1
7 Guide d’onglet ..................................................................................................................................................1
8 Petite clé ............................................................................................................................................................1
9 Grosse clé .........................................................................................................................................................1
10 Clé hexagonale (5 mm) ......................................................................................................................................1
11 Rondelle plate (6 mm [1/4 po] ) .........................................................................................................................1
1 Rondelle dentée interne (6 mm [1/4 po] ) ..........................................................................................................1
13 Boulon à tête creuse (1/4 x - 0 x [57 mm ( 1/4 po)] ) .....................................................................................1
14 Rondelle plate ...................................................................................................................................................3
15 Support de montage .........................................................................................................................................1
16 Vis à tête creuse ...............................................................................................................................................
17 Rondelle dentée externe (6 mm [1/4 po] ) .........................................................................................................
18 Vis taraudeuse ...................................................................................................................................................1
19 Poignée de la manette de verrouillage ..............................................................................................................1
0 Manuel d’utilisation (pas illustré)
