23
UTILISATION
TOURNEVIS
VIS
D’INDICATEUR
DE BISEAU

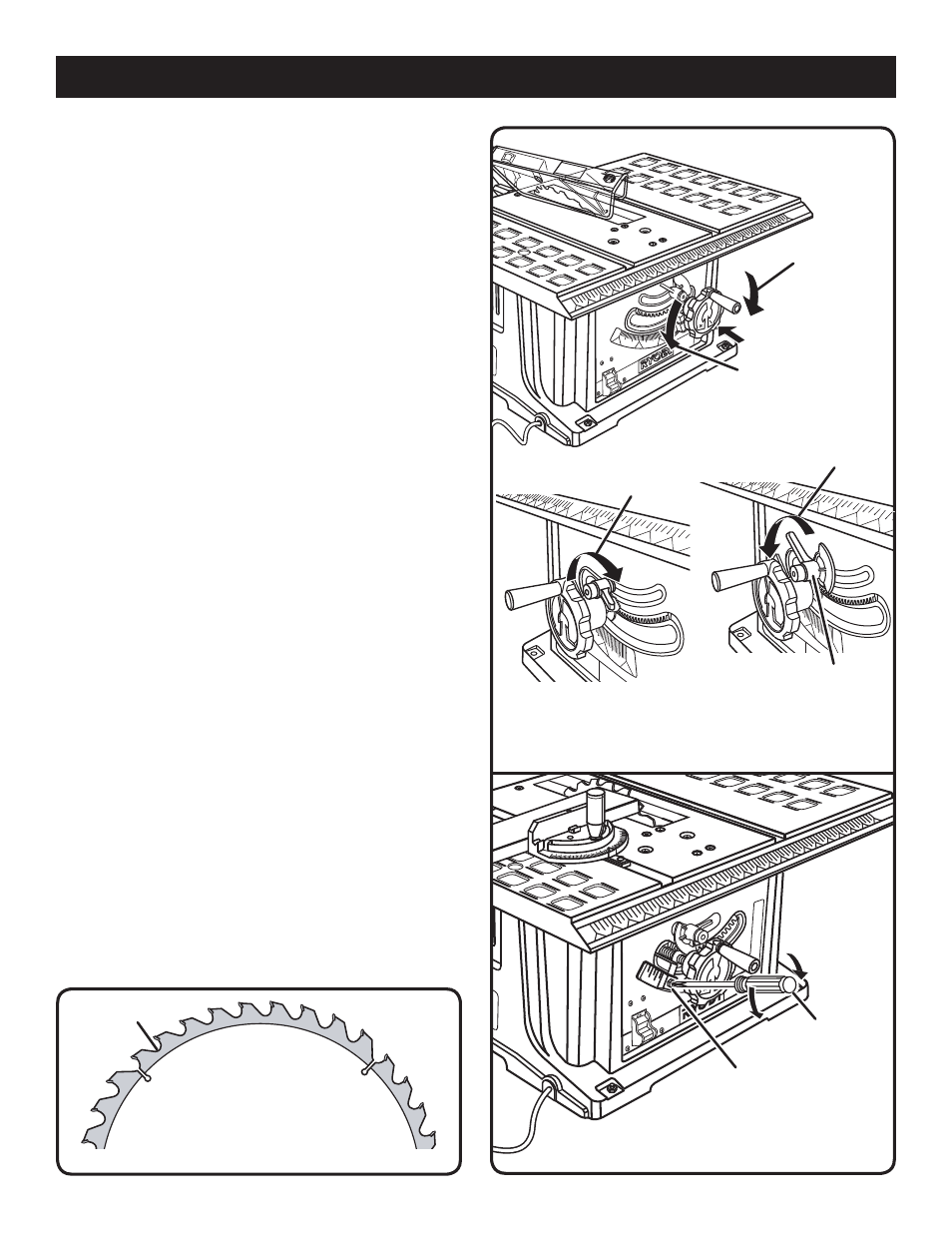

Fig. 19
Fig. 20
CREUX
POUR CHANGER LA PROFONDEUR DE
COUPE
Voir la figure 19.
La profondeur de coupe doit être réglée pour que les pointes
extérieures des dents de la lame dépassent la pièce de bois
d’environ 3,2 à 6,4 mm (1/8 à 1/4 po) mais que les points les
plus bas (creux) soient au-dessous de la surface supérieure
de la pièce. Relever la lame en tournant le volant de réglage
vers la gauche ou l’abaisser en tournant le volant de réglage
vers la droite.
POUR CHANGER L’ANGLE DE BISEAU
Voir la figure 20.
La scie à table est équipée d’une commande à crémaillère
permettant d’effectuer des coupes en biseau de 90 à 45°.
REMARQUE : Pour une coupe à 90°, le réglage de biseau
est de 0° et pour une coupe à 45°, le réglage est de 45°.
 Débrancher la scie.
 Desserrer la commande de biseau en tournant le lever de
verrouillage à fond vers la gauche. S’il est nécessaire de le
desserrer davantage, tourner le levier chargé par ressort
vers l’extérieur, puis le tourner vers la droite. Relâcher le
levier et permet la manette de réglage de lame placer (la
serrure) dans sa position originale. Le tourner de nouveau
jusqu’à ce qu’il soit desserré.
 Ajuster l’angle de biseau en poussant le volant en direction
de la scie afin de pouvoir le tourner. Touner le volant vers
la gauche pour augmenter l’angle de la lame, en direction
de la position 45°. Touner le volant vers la droite, pour
réduire l’angle de la lame, en direction de la position 90°.
 Resserrer la commande de biseau en tournant le levier
de verrouillage vers la droite. S’il est nécessaire de le
serrer davantage, tourner le levier chargé par ressort vers
l’extérieur, puis le tourner vers la gauche. Relâcher le levier
et le laisser retourner à sa position originale. Tourner de
nouveau vers la droite. Répéter cette procédure jusqu’à
ce que le levier soit fermement serré.
REMARQUE : Avant faire de coupures, le levier de
verrouillage de biseau de serrure doit être dans la position
fermée à clef selon la figure 20.
RÉGLAGE DE L’INDICATEUR DE BISEAU
Voir la figure 21.
��Si l’indicateur de biseau n’est pas sur zéro lorsque la lame de
la scie est à 90°, le régler en desserrant la vis et en le plaçant
sur la graduation 0° de l’échelle de biseau. Resserrer la vis.
Fig. 21
POUR AUGMENTER
L’ANGLE
POUR
RÉDUIRE
L’ANGLE
11 HEURES SONT OUVERTS, 3 HEURES SONT FERMÉS
POUR
VERROUILLER
POUR
OUVRIR
LEVIER DE
VERROUILLAGE
DE BISEAU
