ASSEMBLAGE
Si le couteau diviseur et la lame de la scie ne sont pas
alignés, un réglage est nécessaire. Réglage :
 Débrancher la scie et relever la garde de lame.
 Desserrer les deux boulons à tête creuse fixant la garde
de lame sur le support de montage.
 Repositionner la garde de façon à ce que la lame soit
parfaitement alignée sur le couteau diviseur.
 Une fois la garde correctement alignée, reserrer
fermement les boulons.
AVERTISSEMENT :
Il est essentiel que la garde de lame soit installée et
ajustée correctement. Un mauvais alignement peut
causer un rebond, projetant la pièce en direction de
l’opérateur.
AVERTISSEMENT :
Ne pas desserrer les vis de fixation du couteau diviseur
sur la garde de lame. S’ils ne sont pas assujettis, le
couteau diviseur et les griffes peuvent être dangereux
lors des réglages.

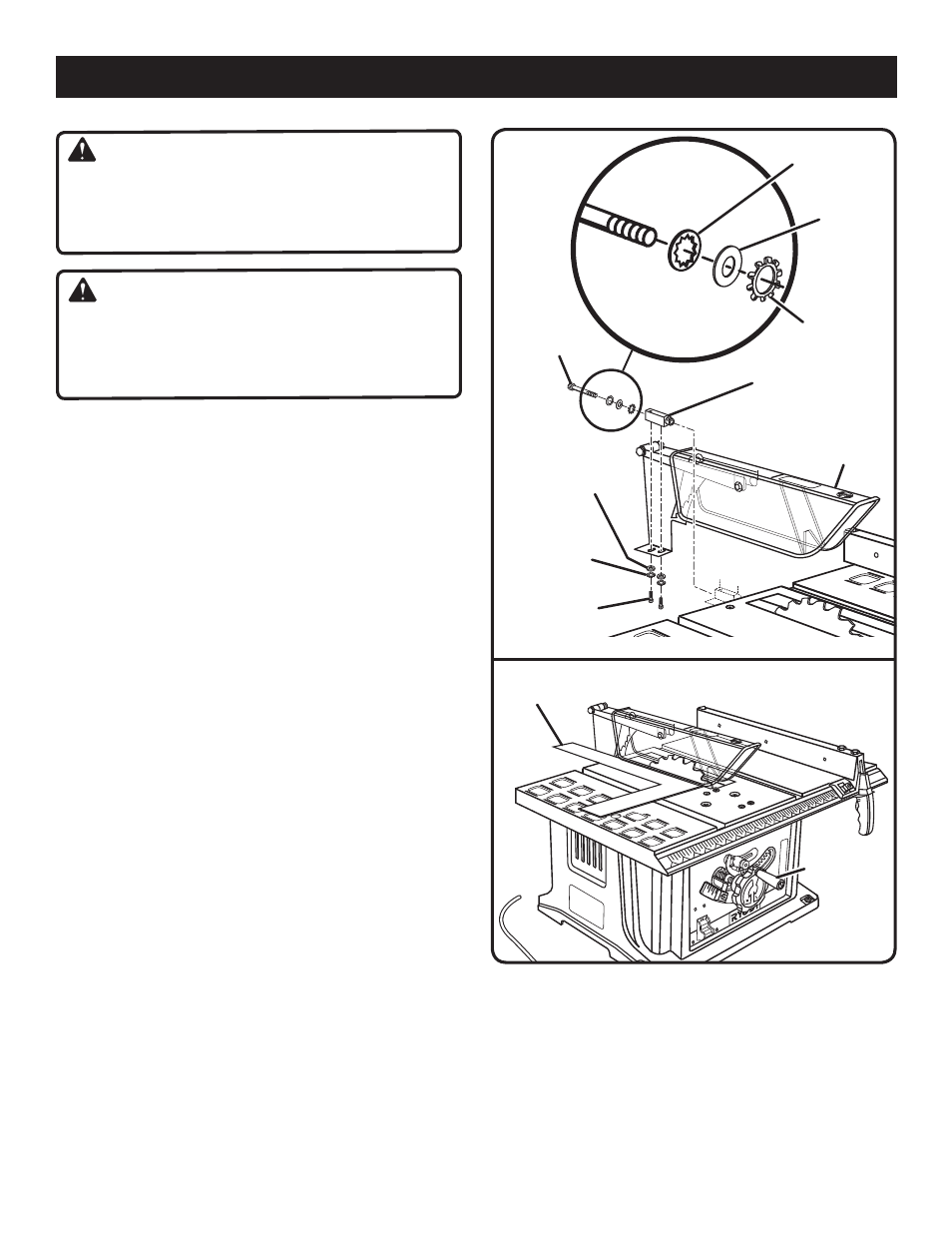

INSTALLATION DE LA GARDE DE LAME
Voir la figure 13.
 Abaisser la lame en tournant le manette de réglage de
lame vers la droite.
 Installer une rondelle crantée extérieure, une rondelle
plate et une rondelle crantée intérieure sur le boulon à
tête creuse et insérer l’ensemble boulons / rondelles dans
le trou du support.
 Installer le support de montage à l’arrière de la scie en
serrant le boulon à tête creuse à l’aide de la par-dessus
la tringle.
REMARQUE : Avant de serrer le boulon, s’assurer que
la lame se trouve à au moins 3,2 mm (1/8 po) du couteau
diviseur.
 Serrer fermement le boulon, au moyen de la clé
hexagonale fournie.
 Installer le support de montage de la garde sur celui de
la table au moyen des boulons à tête creuse, rondelles
plates, et rondelles crantée externe, comme illustré à la
figure 13.
La garde de lame doit être alignée sur la lame. Voir les les
instructions à la section suivante.
VÉRIFICATION ET ALIGNEMENT DE LA LAME
ET DE LA GARDE DE LAME
Voir la figure 14.
La scie a été réglée en usine et, à moins qu’elle ait été
endommagée en cours de transport, aucun réglage ne
devrait être nécessaire. Après un usage prolongé, il peut
être nécessaire de vérifier les réglages. Si la garde n’est pas
alignée sur la lame, elle doit être ajustée.
Le couteau diviseur doit être aligné sur la lame.
Vérification de l’alignement du couteau diviseur :
 Élever la lame de scie en tournant le volant de réglage
vers la gauche.
 Placer une équerre de charpentier à côté de la lame, sur
la gauche.
Fig. 14
ÉQUERRE DE
CHARPENTIER
MANETTE DE
RÉGLAGE DE
LAME
Fig. 13
RONDELLE
PLATE
RONDELLE
CRANTÉE
EXTERNE
RONDELLE
CRANTÉE
INTERNE
BOULON À
TÊTE CREUSE
SUPPORT DE
MONTAGE
GARDE DE
LAME
RONDELLE
PLATE
RONDELLE
CRANTÉE
EXTERNE
BOULONS
À TÊTE
CREUSE
