INSTALLATION DES LAMES
Les lames de scie à chantourner s’usent rapidement et doivent
être souvent remplacées pour obtenir de meilleurs résultats. Il
faut aussi s’attendre à ce qu’un certain nombre de lames se
casseront lors de l’apprentissage et des réglages de la scie. Les
lames demeurent généralement tranchantes pendant une demie
heure à deux heures de coupe, selon le type de matériau et la
vitesse d’utilisation.
LAMES À GOUJONS
Voir figure 10.
Dépose de la lame de la scie:
■ Arrêtez la scie et débranchez-la.
AVERTISSEMENT:
Si vous n’arrêtez pas la scie, n’enlevez pas la clé de l’interrupteur
et si vous ne débranchez pas la scie, un démarrage accidentel
peut se produire et entraîner des blessures graves.
■ Tournez le bouton de réglage de la tension de la lame vers la
gauche ou dans le sens antihoraire pour détendre la lame.
Voir
figure 4.
■ Enlevez le passe-lame en exerçant une pression verticale
par-dessous la table de la scie.
■ À l'aide de la clé hex. avec poignée en T fournie avec la scie,
desserrez les vis inférieures et supérieures du serre-lame.
■ Tirez la lame vers le haut et abaissez le bras de la scie pour
placer le goujon supérieur de la lame dans l'entaille en «V» du
serre-lame supérieur. Poussez la lame vers le bas pour
désengager le goujon inférieur dans l'entaille en «V» du
serre-lame inférieur.
■ Enlevez la lame.
Remise en place de la lame de la scie:
■ Placez la lame dans l’ouverture de la table, les dents de
celle-ci se dirigeant vers l’avant de la scie et vers la table. Les
goujons de la lame se placent sous le serre-lame dans
l'entaille en «V» du serre-lame inférieur.
■ Tirez la lame vers le haut et abaissez le bras de la scie pour
placer le goujon de la lame dans l’entaille en “V” du porte-lame
supérieur.
■ Serrez fermement les vis inférieures et supérieures du serre-
lame à l'aide de la clé hex. avec poignée en T fournie avec la
scie.
■ Tournez le bouton de réglage de tension de la lame vers la
droite pour obtenir la tension de lame désirée.
■ Remettez le passe-lame en place.
Note: Si la lame touche le pied de retenue, sur l'un de ses côtés,
il faut l'ajuster. Voir la section Réglage du pied de retenue à la
page 12.
Lames à extrémités simples
Voir figure 10.
■ Arrêtez la scie et débranchez-la.
AVERTISSEMENT:
Si vous n’arrêtez pas la scie, n’enlevez pas la clé de l’interrupteur
et si vous ne débranchez pas la scie, un démarrage accidentel
peut se produire et entraîner des blessures graves.
RÉGLAGES

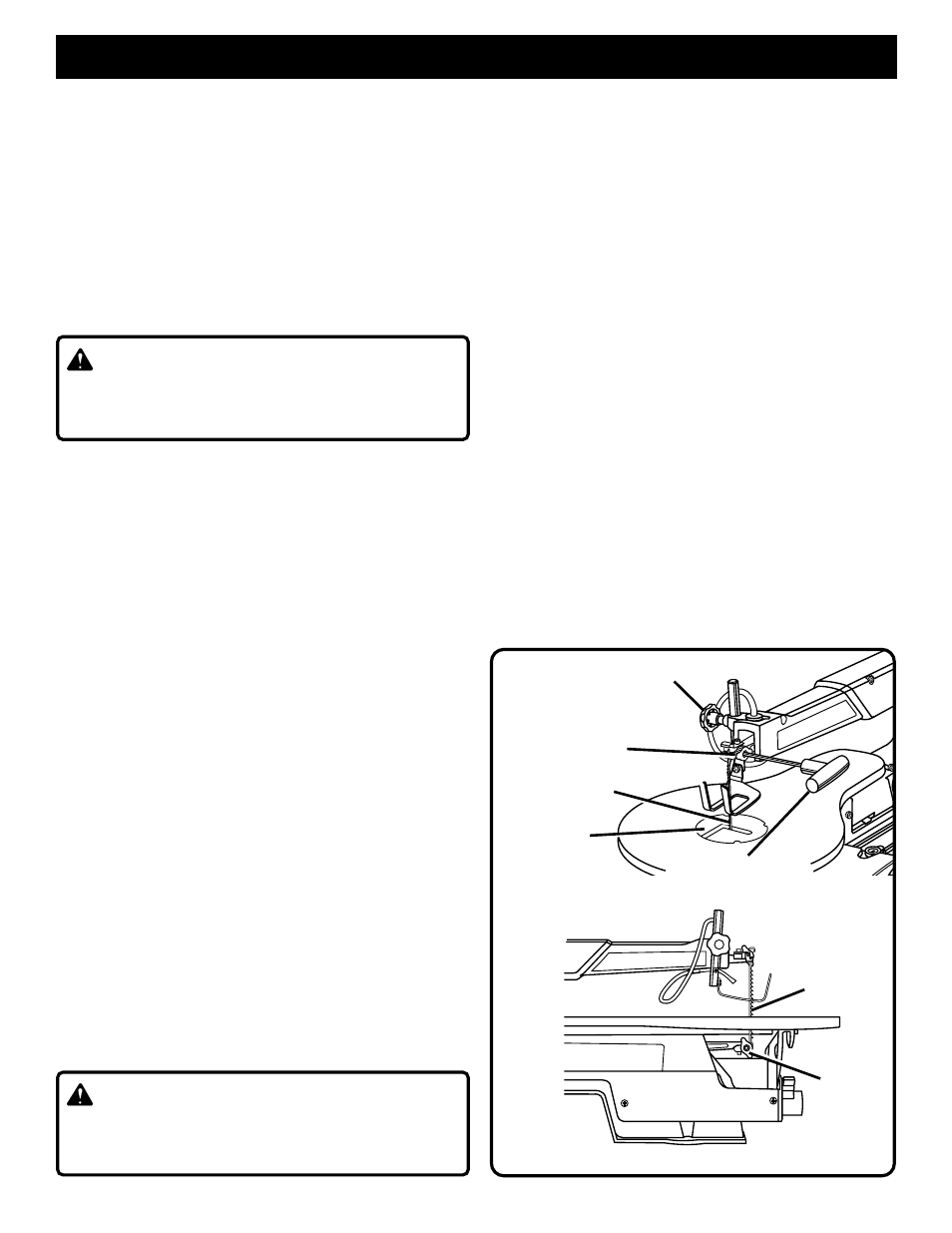

Fig. 10
VIS DU
SERRE-LAME
LAME DE
SCIE
BOUTON DE VERROUILLAGE
DU PIED DE RETENUE
VIS DU
SERRE-
LAME
LAME DE
SCIE
CLÉ HEX. AVEC
POIGNÉE EN T
PASSE-LAME
Dépose de la lame de la scie:
■ Tournez le bouton de réglage de la tension de la lame vers
la gauche ou dans le sens antihoraire pour détendre la lame.
Voir figure 4.
■ Enlevez le passe-lame en exerçant une pression verticale
par-dessous la table de la scie.
■ À l'aide de la clé hex. avec poignée en T fournie avec la scie,
desserrez les vis inférieures et supérieures du serre-lame.
■ Enlevez la lame.
Remise en place de la lame de la scie:
■ Placez la lame dans l’ouverture de la table, les dents de
celle-ci se dirigeant vers l’avant de la scie et vers la table.
Placez l'extrémité inférieure de la lame dans l'entaille en «V»
du serre-lame inférieur.
■ Positionnez la lame et serrez fermement les vis du serre-
lame à l'aide de la clé hex. avec poignée en T.
■ Tirez la lame vers le haut et abaissez le bras de la scie pour
placer le goujon de la lame dans l’entaille en “V” du porte-
lame supérieur.
■ Serrez fermement les vis inférieures et supérieures du serre-
lame à l'aide de la clé hex. avec poignée en T fournie avec la
scie.
■ Tournez le bouton de réglage de tension de la lame vers la
droite pour obtenir la tension de lame désirée.
■ Remettez le passe-lame en place.
Note: Si la lame touche le pied de retenue, sur l'un de ses côtés,
il faut l'ajuster. Voir la section Réglage du pied de retenue à la
page 12.
