Page 10
Raccordez la gaine de plastique au chasse-sciure et le manchon
à soufflet sur le dessus du carter de la scie.
Appliquez une couche de cire sur la surface de la table afin de
permettre à la pièce de glisser facilement. Essuyez la table avec
précaution à l'aide d'un linge sec afin d'enlever l'excédent de
cire.
MONTAGE DE LA SCIE À CHANTOURNER SUR
UN ÉTABLI
AVERTISSEMENT:
Fixez toujours et d'une façon sûre la scie à chantourner à un
établi pour éviter les blessures graves en cas de déplacement
inattendu de l'outil.
Si la scie à chantourner doit être utilisée d’une manière
permanente pour une application donnée, nous vous
recommandons de la fixer dans un endroit déterminé comme sur
un établi. Lorsque vous montez la scie sur un établi, percez des
trous dans la surface supérieure de l’établi en utilisant les
dimensions indiquées.
■ Chaque trou de la base doit être bien boulonné en utilisant
des boulons méchaniques, des rondelles et des écrous (non
inclus). Les boulons doivent être d’une longueur suffisante
pour tenir compte de l’épaisseur du socle de la scie, des
rondelles, des écrous et de l’établi.
■ Placez la scie à chantourner sur l’établi. Utilisez la base de
la scie comme modèle, positionnez et marquez l’emplacement
des trous à l’endroit où la scie à chantourner doit être montée.
■ Percez 4 trous dans l’établi.
■ Placez la scie à chantourner sur l’établi, alignez les trous de
la base de la scie avec ceux percés dans l’établi.
■ Insérez les 4 boulons (non inclus) et serrez les bien en
utilisant les rondelles et les écrous.
Note: Toutes les boulons doivent être insérés par le dessus.
Montez les rondelles de blocage et les écrous en dessous de
l’établi.
Examinez soigneusement la surface portante où la scie à
chantourner est montée pour vous assurer qu’elle ne peut se
déplacer pendant l’utilisation. Si la machine a tendance à
basculer ou se déplacer, fixez l’établi ou la surface portante
avant de commencer à l’utiliser.
Réduction du bruit et des vibrations:
Vous pouvez placer un matelas en mousse ou un morceau de
tapis en dessous de la base de la scie et de l'établi, afin de
réduire le bruit et les vibrations.
Si vous utilisez un matelas en mousse ou un morceau de tapis,
ne serrez pas trop fort les écrous de montage. Laissez un
espace entre le matelas et la base de la scie pour permettre une
meilleure absorption du bruit et des vibrations.
La taille du matelas absorbant doit être d'environ 610 mm x
305 mm x 13 mm (24 po x 12 po x 1/2 po).
0
30
15

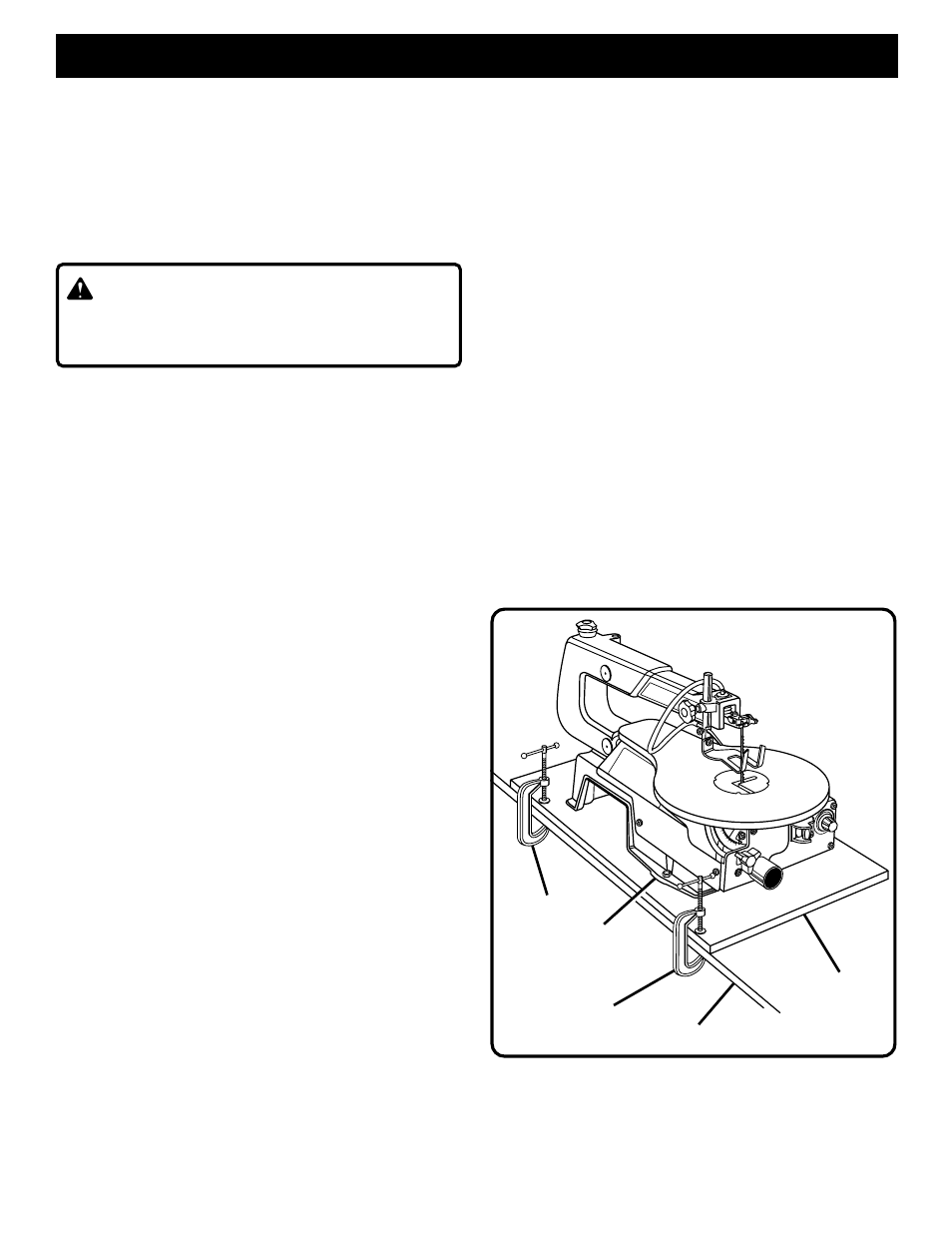

Fig. 5
BASE DE
LA SCIE
FIXATION DE LA SCIE À CHANTOURNER À UN
ÉTABLI AVEC DES SERRE-JOINTS
Voir figure 5.
Si la scie à chantourner doit être transportée pour être utilisée à
différents endroits, nous vous recommandons de la fixer de
manière permanente sur une plaque de montage qui peut être
facilement attachée à un établi ou à toute autre surface à l’aide
de serre-joints. La plaque de montage doit être suffisamment
grande pour éviter le basculement de la scie lors de son
utilisation. Nous vous recommandons d’employer un morceau
de contre-plaqué ou d’aggloméré de bonne qualité de 19 mm
(3/4 po) d’épaisseur.
■ Montez la scie sur la plaque en utilisant les trous de la base
de la scie comme gabarit. Positionnez et marquez les trous
à l’endroit où la scie à chantourner doit être montée.
■ Suivez les trois dernières étapes du paragraphe précédent
intitulé Montage de la scie à chantourner sur un établi.
Si vous utilisez des tire-fond, assurez-vous que leur longueur est
suffisante pour traverser les trous de la base de la scie et le
matériau sur laquelle est montée la scie.
Si vous utilisez des vis à métaux, assurez-vous qu’elles sont
assez longues pour traverser les trous de la base de la scie, le
matériau sur lequel est monté la scie, les rondelles de blocage
et les écrous hex.
Note: Il peut être nécessaire de faire un lamage pour que les
rondelles et les écrous hex. ne dépassent pas en dessous de la
plaque de montage.
SERRE-JOINT
SERRE-JOINT
PLAQUE DE
MONTAGE
ÉTABLI
MONTAGE
