11

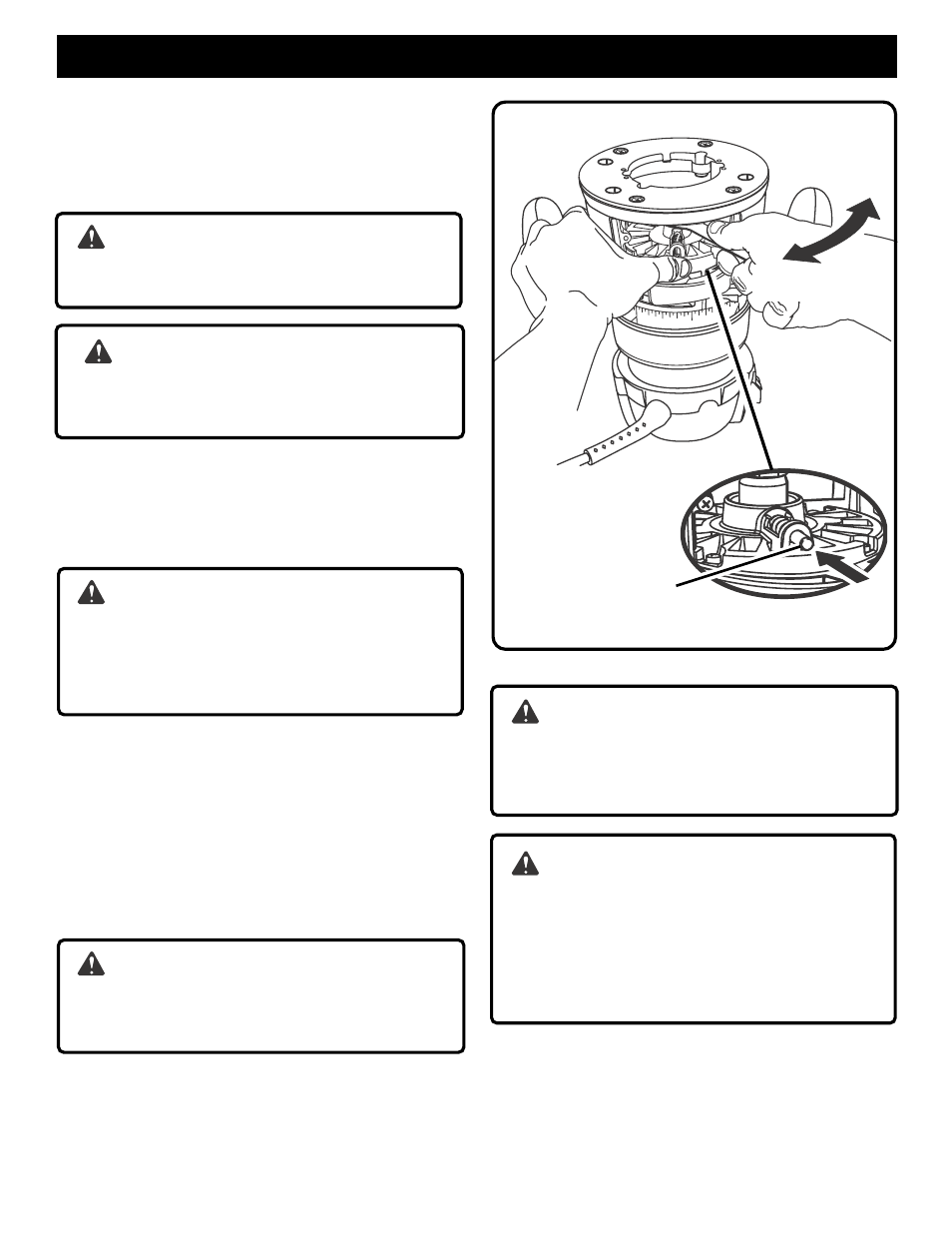

Fig. 5
RETRAIT/INSERTION DES FERS
Voir la figure 5.
Pour retirer ou insérer les fraises, suivre la procédure
ci-dessous.
1. Débrancher la toupie.
AVERTISSEMENT :
Ne pas débrancher l’outil peut causer un démarrage
accidentel, entraînant des blessures graves.
ATTENTION :
Pour éviter des dommages à la broche et à son
verrouillage, toujours laisser le moteur parvenir à un
arrêt complet avant d’engager le verrouillage.
2. Poser la toupie à l’envers sur l’établi de façon à pouvoir
accéder facilement à l’écrou du collet.
3. Appuyer sur le verrouillage de broche.
4. Desserrer l’écrou du collet en le tournant vers la gauche,
à l’aide de la clé fournie.
AVERTISSEMENT :
Si le fer est changé immédiatement après avoir été
utilisé, veiller à ne toucher ni le fer, ni le collet avec
les doigts ou la main. Ces pièces chauffent pendant
le fonctionnement et peuvent causer des brûlures.
Toujours utiliser la clé fournie.
5. Choisir l’une des options suivantes :
■ Pour retirer un fer :
Le tirer hors du collet.
■ Pour rinstaller un fer :
a) Insérer la tige du fer fraise à fond, puis la retirer
de 1,6 mm afin de permettre la dilatation lorsque
le fer chauffe.
b) Serrer fermement l’écrou du collet en le tournant
vers la droite à l’aide de la clé fournie.
c) Désengager le bouton de verrouillage de broche.
AVERTISSEMENT :
Si l’écrou du collet n’est pas bien serré, le fer risque
d’être libéré lors de l’utilisation et de causer des
blessures graves.
AVERTISSEMENT :
Ne pas utiliser de fers dont le diamètre de tige est trop
petit. Des tiges ne pouvant pas être correctement
serrées, le fer pourrait être éjecté de l’outil et infliger
des blessures.
AVERTISSEMENT :
Ne jamais utiliser fers de diamètre supérieur à celui
de l'ouverture de l'embase de la toupie. Le fer entrerait
en contact avec l'embase, endommageant la l'embase
et le fer. Cela pourrait aussi entraîner la perte de
contrôle de l'outil ou créer d'autres situations
dangereuses, risquant de causer des blessures
graves.
UTILISATION
POUR
DESSERRER
POUR
SERRER
BOUTON DE
VERROUILLAGE
DE BROCHE
