10
UTILISATION
AVERTISSEMENT :
La toupie ne doit jamais être branchée sur le secteur
lors de l’assemblage de pièce, des opérations de
réglage de l’installation ou du retrait des fers ou
lorsqu’elle n’est pas en usage. Débrancher la toupie
afin d’empêcher tout démarrage accidentel pouvant
causer des blessures graves.
RETRAIT ET INSTALLATION DE LA BASE
POUR RETIRER LA BASE
Voir la figure 4.
1. Débrancher la toupie.
AVERTISSEMENT :
Ne pas débrancher l’outil peut causer un démarrage
accidentel, entraînant des blessures graves.
2. Retourner la toupie en plaçant l’étiquette Ryobi
vers l’avant.
3. Desserrer le bras de verrouillage de la base.
4. Appuyer sur le bouton de verrouillage de la broche placé
sur le moteur et le maintenir enfoncé.
5. Tourner l’écrou du collet de façon à ce que le trou du collet
soit aligné avec le bouton de verrouillage de broche.
6. Tourner la bague de réglage de profondeur vers la gauche
de façon à ce que le moteur soit à sa position la plus
haute.
7. Aligner l’encoche de la bague de réglage de profondeur
sur le point de repère de la base.
8. Tirer la base pour la séparer du bloc moteur.
POUR INSTALLER LA BASE
1. Débrancher la toupie.
2. Poser la base sur une surface plane.
3. Desserrer le bras de verrouillage.
4. Aligner l’encoche de la bague de réglage de profondeur
sur le point de repère de la base.
5. Aligner le bouton de verrouillage de la broche avec la
rainure de la base.
6. Appuyer sur le bouton de verrouillage de la broche placé
sur le moteur et le maintenir enfoncé.
7. Mettre le boîtier du moteur dans la base.
8. Tourner la bague de réglage de profondeur vers la gauche
jusqu’à ce que le verrouillage de la broche se dégage de
l’ouverture arrière au-dessous du bras de verrouillage.
9. Serrer le bras de verrouillage.

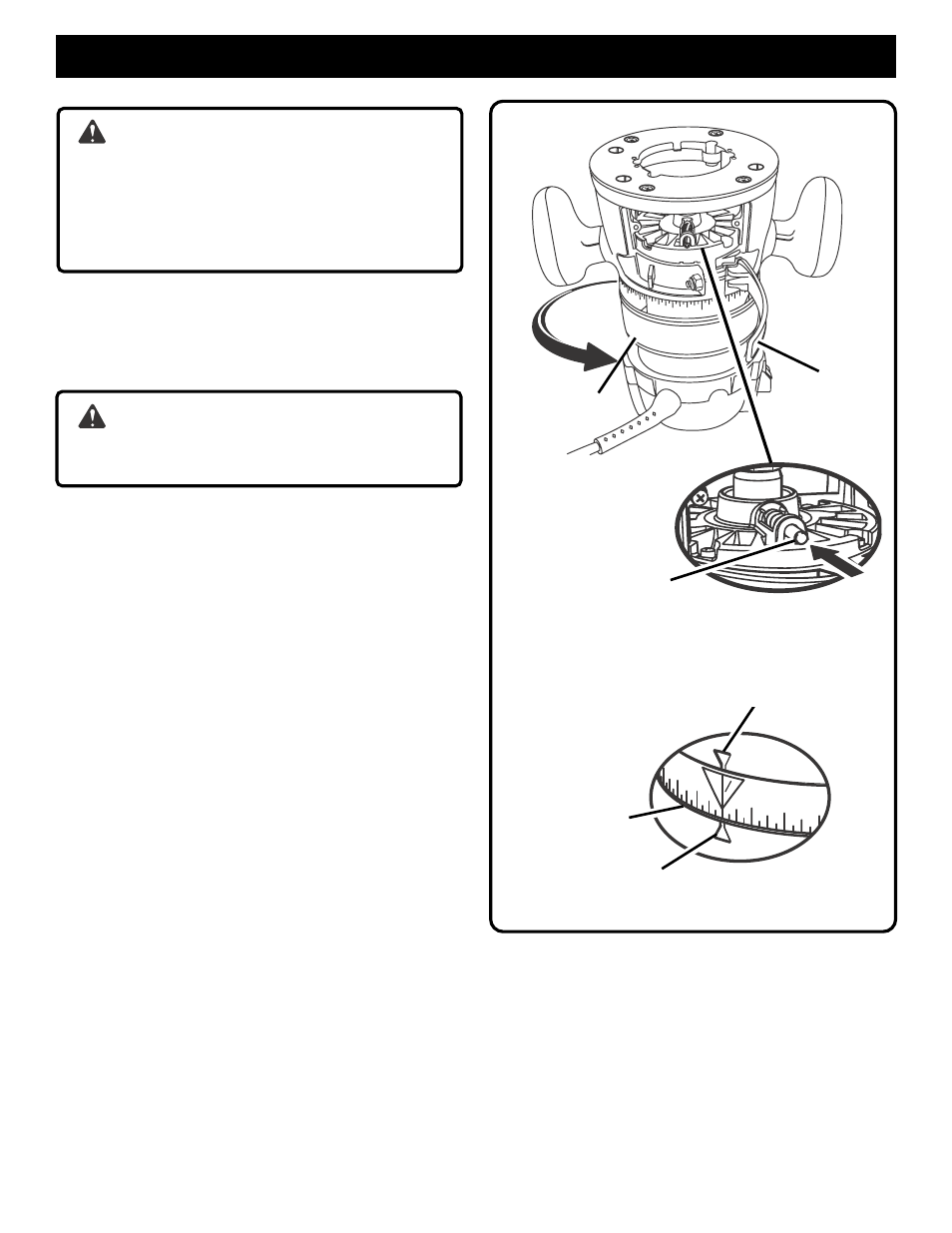

Fig. 4
BRAS DE
VERROUILLAGE
ANNEAU DE
RÉGLAGE DE
PROFONDEUR
BOUTON DE
VERROUILLAGE
DE BROCHE
12 0
15/32
1/32
ANNEAU
D’INDICATION DE
PROFONDEUR
POINT DE ZÉRO
FLÈCHE
REPÈRE
