8

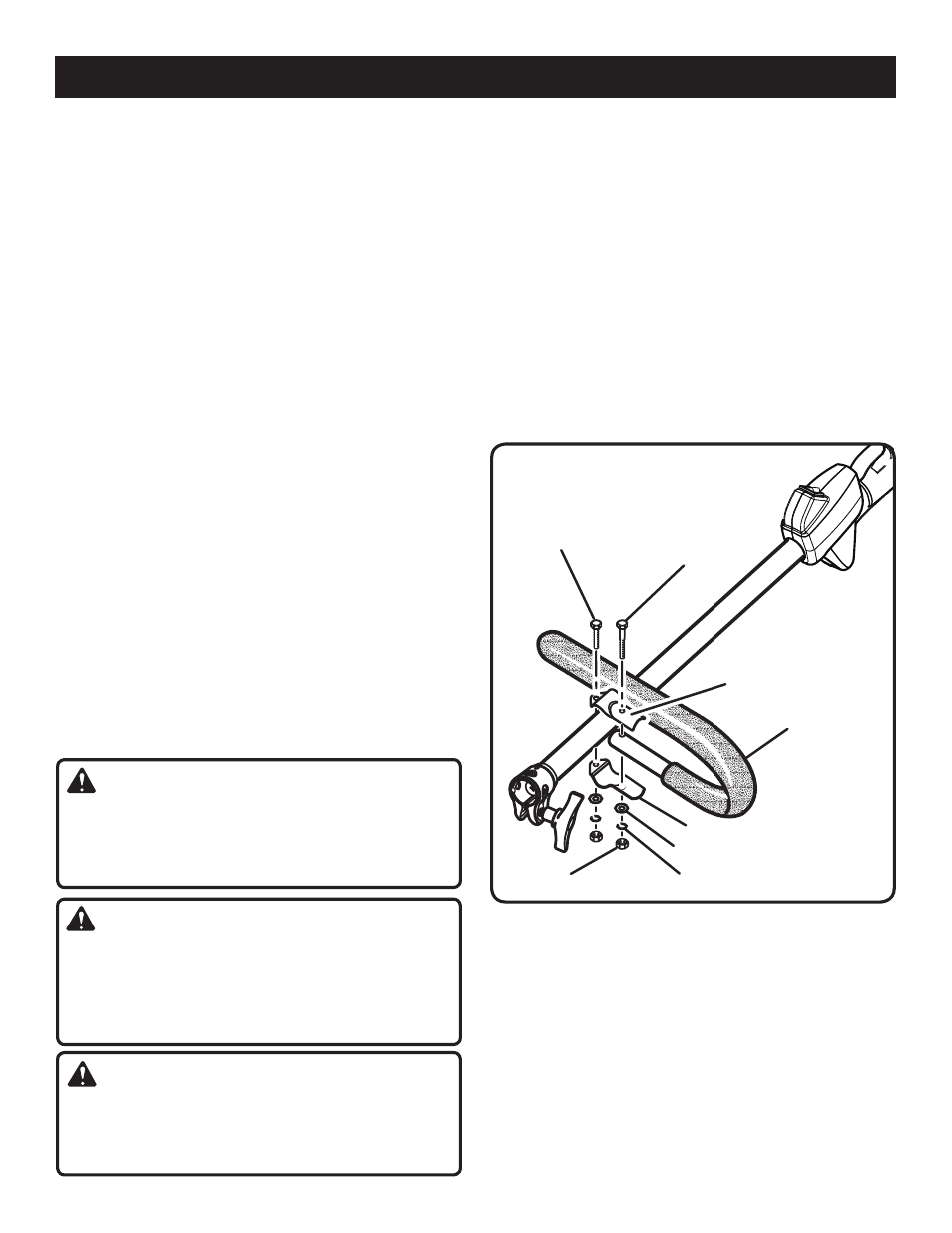

INSTALLATION DE LA POIgNÉE EN « J »
Voir la figure 2.

Tenir les brides supérieure et inférieure serrées contre
le tube d’arbre, de façon à ce que la poignée soit
positionnée à la gauche de l’opérateur.
 Insérer l’extrémité de la poignée entre les brides.
 Aligner les trous de boulon et insérer le boulon long
(1/4-0 x 1 -1/ po) dans le côté de la poignée.
 Installer le boulon court (1/4-0 x 1 po) de l’autre côté de
la bride. Installer la rondelle plate, les rondelles frein et les
écrous à six pans pour maintenir l’ensemble en place.
 Une fois l’assemblage terminé, ajuster la position de
la poignée avant pour obtenir le meilleur équilibre et le
meilleur confort d’utilisation.
 Serrer le boulon long avant le boulon court.
DÉBALLAgE
Ce produit doit être assemblé.

Avec précaution, sortir l’outil et les accessoires de la
boîte. S’assurer que toutes les pièces figurant sur la liste
de contrôle sont incluses.
 Examiner soigneusement l’outil pour s’assurer que rien
n’a été brisé ou endommagé en cours de transport.
 Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné l’outil et avoir vérifié qu’il
fonctionne correctement.
 Si des pièces sont manquantes ou endommagées,
appeler le 1-800-860-4050.
LISTE DE CONTRÔLE D’ExPÉDITION
Bloc-moteur
Accessoire élagueuse
L’arbre de rallonge
Fourreau
Clé mixte (5/8 x 3/4 po)
Flacon de 8 oz de lubrifiant pour guide et chaîne
Flacon de lubrifiant  temps
Support de bandoulière (avec la quincaillerie de montage)
Ancrage de bandoulière
Ensemble de poignée en « J » :
Poignée en « J »
Bride supérieure et inférieure
Boulon court
Boulon long
Rondelles plates ()
Rondelles frein ()
Écrous ()
Capuchon de suspension
Manuel d’utilisation
AVERTISSEMENT :
Si des pièces manquent, ne pas utiliser cet outil
avant qu’elles aient été installées. Le non respect de
cet avertissement pourrait entraîner des blessures
personnelles graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet outil ou de créer des
accessoires non recommandés pour l’outil. De telles
altérations ou modifications sont considérées comme un
usage abusif et peuvent créer des conditions dangereuses,
risquant d’entraîner des blessures graves.
AVERTISSEMENT :
Pour empêcher un démarrage accidentel pouvant
entraîner des blessures graves, toujours déconnecter le
fil de bougie de moteur de la bougie d’allumage avant
d’assembler des pièces.
ASSEMBLAgE
sERRE-JOINT
RONDELLE PLATE
RONDELLE fREIN ÉCROU
BOULON LONG
sERRE- JOINT
BOULON COURT
POIGNÉE
EN « J »
INSTALLATION DE LA BANDOULIÈRE ET DE SON
DISPOSITIF D’ACCROCHAgE
Voir la figure 3.
Lors de l’utilisation, la bandoulière doit être utilisée pour
soutenir l’outil.
Installation du support de la bandoulière :

Sortir les écrous hexagonaux, rondelles de frein et boulon
du support de bandoulière.
 Écarter les extrémités du support pour allonger
légèrement.
 Glisser le support sur l’arbre de bloc-moteur directement
derrière la poignée en « J ».
Fig.
