Caractéristiques – Ryobi RY52504 Manuel d'utilisation
Page 7
7
CARACTÉRISTIQUES
FICHE TECHNIQUE
Cylindrée du moteur .......................................................................................................................................................30 cc
Longueur du guide .........................................................................................................................................................10 po
Poids .................................................................................................................................................................. 7,3 kg (16 lb)

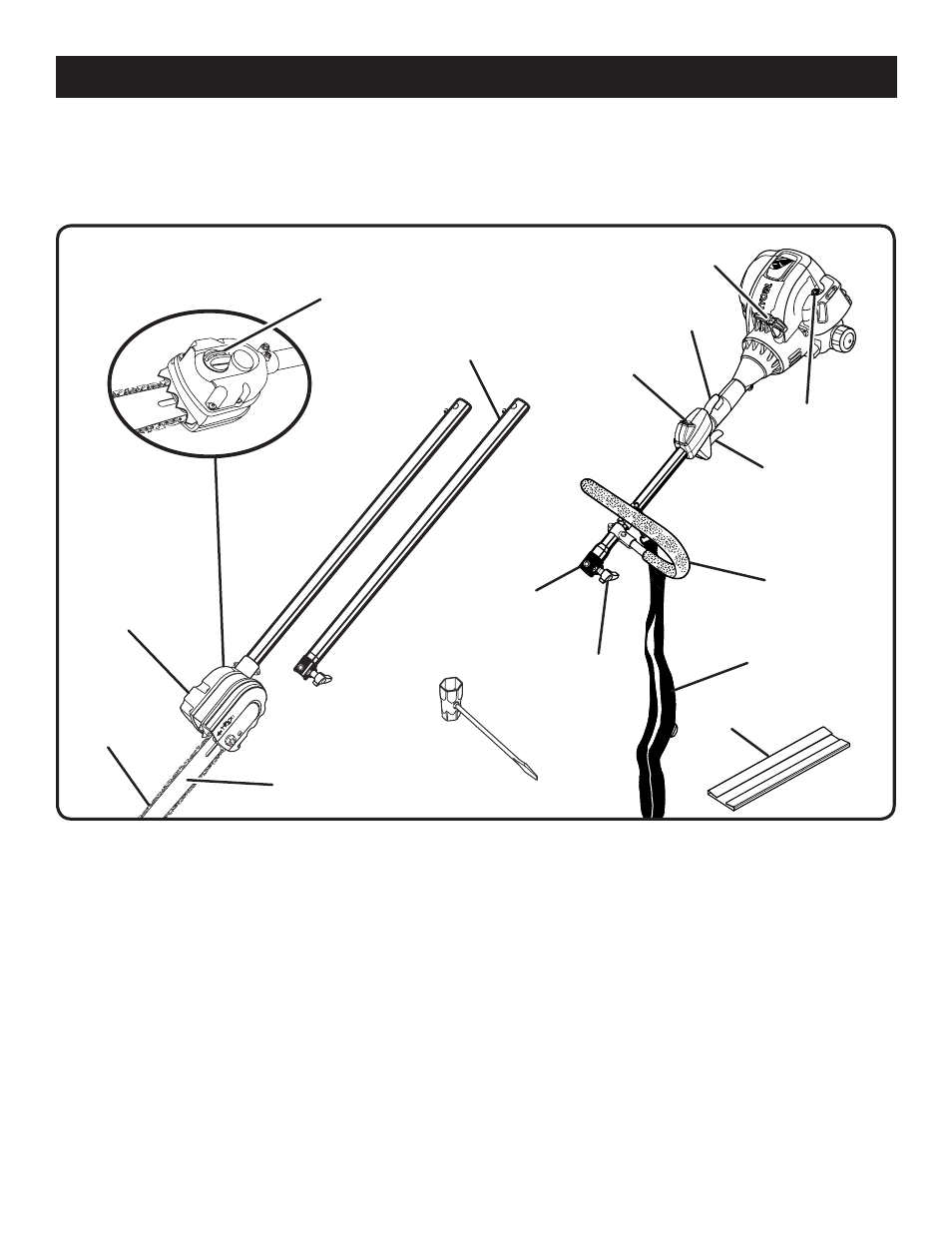

APPRENDRE à CONNAÎTRE L’ÉLAgUEUSE
Voir la figure 1.
Avant d’essayer d’utiliser ce produit, se familiariser avec toutes
ses fonctions, tous ses dispositifs de sécurité et toutes les règles
de sécurité d’utilisation.
COMMUTATEUR DE MOTEUR
Le commutateur de moteur commande le système d’allumage.
Le commutateur doit être dans la position de marche (ON) (
I)
pour que le moteur démarre et tourne.
POIgNÉE EN « J »
L’utilisation de la poignée en « J » permet un meilleur contrôle
de l’élagueuse pour maximiser la sécurité de l’opérateur.
POIRE D’AMORçAgE
La poire d’amorçage pompe le carburant du réservoir de
carburant vers le carburateur. Ceci est nécessaire uniquement
lors du démarrage d’un moteur froid ou après le ravitaillement
d’un moteur qui n’a plus de carburant.
BANDOULIÈRE
La bandoulière permet de soutenir le poids de l’élagueuse
pendant l’utilisation.
LEVIER DE VOLET DE DÉPART
Le levier de volet de départ ouvre et ferme l’étrangleur dans
le carburateur.
POIgNÉE DU LANCEUR
La poignée du lanceur est utilisée pour démarrer le moteur.
gâCHETTE D’ACCÉLÉRATEUR
La gâchette d’accélérateur est utilisée pour démarrer l’élagueuse,
et aussi pour contrôler la rotation de lame.
POIGNÉE DU
LANCEUR
POIRE D’AMORÇAGE
GÂCHETTE
D’ACCÉLÉRATEUR
COMMUTATEUR
DE MOTEUR
ACCEssOIRE
D’ÉLAGAGE
BANDOULIÈRE
POIGNÉE
EN « J »
CAPUCHON DU RÉsERVOIR
D’HUILE DE CHAÎNE
COUPLEUR
BOUTON
fOURREAU
L’ARBRE
DE RALLONGE
CHAÎNE
BARRE
CLÉ MIXTE
VERROUILLAGE
DE GÂCHETTE
Fig. 1
