16

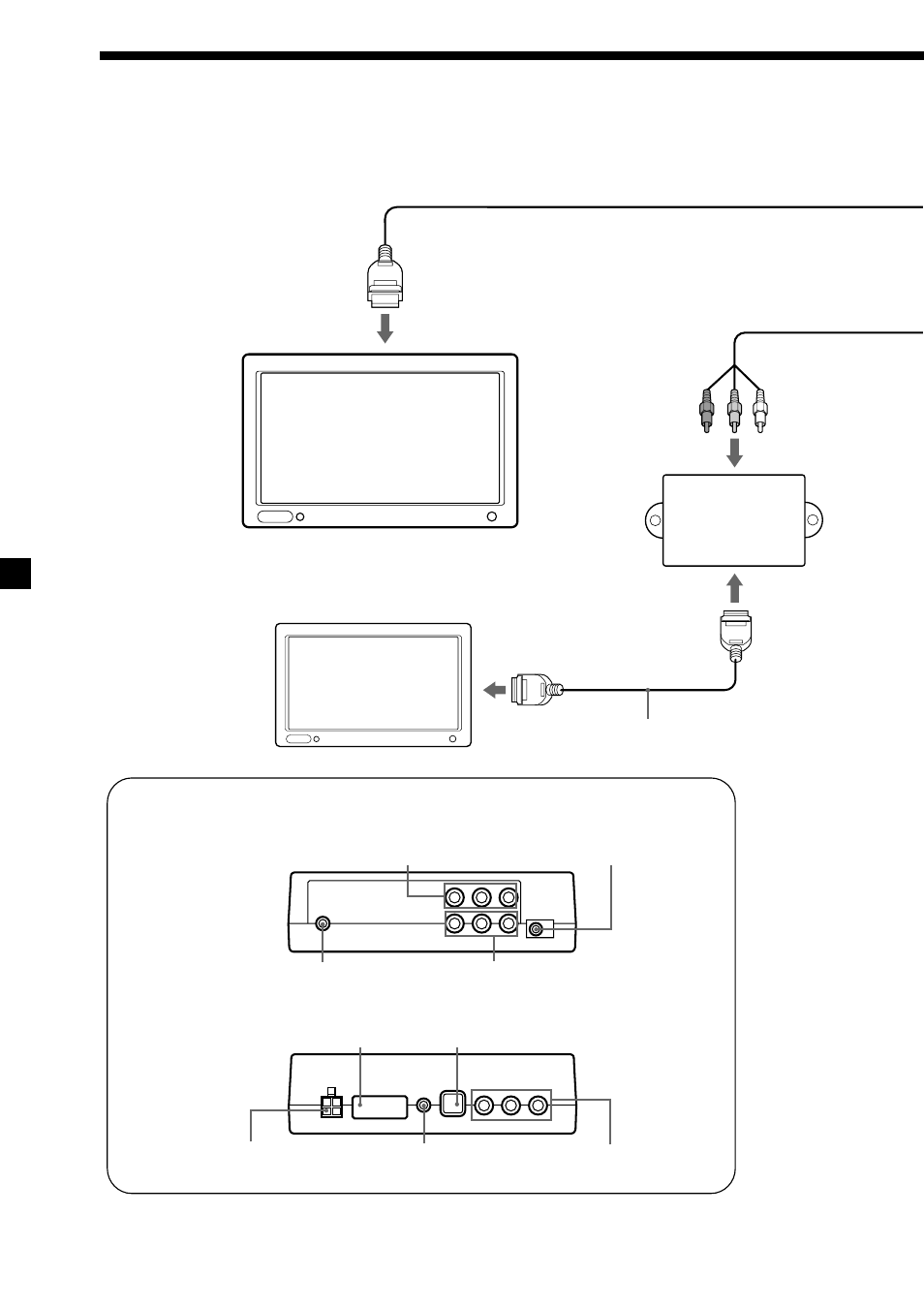

Schéma de connexion
Avant :
Moniteur d’appuie-tête
XVM-H65 (Moniteur couleur
à écran LCD 6,5 pouces)
Boîtier de raccordement XA-113
Arrière :
Moniteur appuie-tête
XVM-H65 (en option)
Reportez-vous au schéma pour effectuer un raccordement correct.
L’utilisateur peut effectuer lui-même les raccordements de la section
A . Consultez
cependant un technicien qualifié pour les autres raccordements.
Boîtier de
raccordement
XA-113
(en option)
Câble du moniteur
(5 m) (en option)
Sortie de 7,5 V CC (max. 2 A)
(pour la PS one™)
Connecteur d’alimentation
à 4 broches
Connecteur à 22 broches
Sorties audio
gauche/droite et vidéo
Entrée 1 audio
gauche/droite et vidéo
Entrée 2 audio
gauche/droite et vidéo Prise casque
(mini prise stéréo)
Connecteur du DVD (MV) * 1
Sortie du signal à infrarouges
de la télécommande
* 2
* 1 Non utilisé avec cet appareil
* 2 Non applicable au changeur de DVD Sony DVX-100
