ES
9
Conexiones eléctricas
Asegúrese de que un técnico cualificado instale y conecte
a tierra correctamente su aparato. Consulte con su
vendedor para que le recomiende un técnico cualificado o
un servicio de mantenimiento autorizado.
Este aparato está fabricado con un hilo verde de TIERRA
conectado al bastidor del horno. Después de haberse
asegurado de que la corriente está desconectada, conecte el
conducto flexible desde el horno hasta la caja de empalme
usando un conector de conducto que figure en la lista U L.

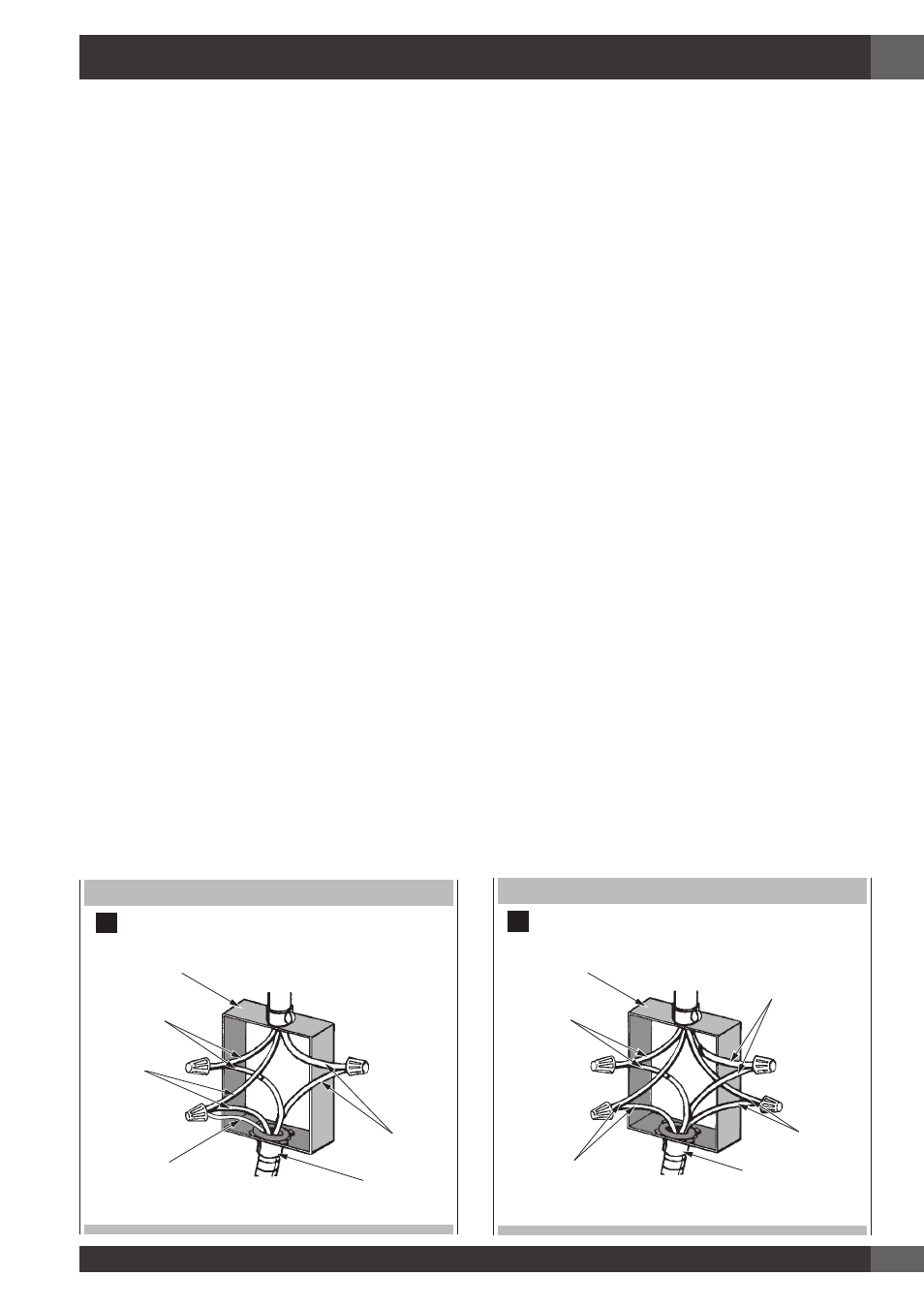

Las figuras A y B que aparecen debajo muestran las maneras
más comunes para conectar los hornos. Las disposiciones y las
normas locales de su zona, por su puesto, tienen precedencia
con respecto a estas instrucciones. Complete las conexiones
eléctricas en conformidad con las normas y disposiciones
locales
“ADVERTENCIA” Riesgo de electrocución, marco conectado a
tierra al neutro del aparato por medio de un enlace.
La puesta a tierra por medio de un conductor neutro está
prohibida para las instalaciones de nuevos circuitos de
conexión (1996 NEC); casas móviles, vehículos recreativos,
o en áreas en donde las normas locales prohíben la conexión
a tierra mediante un conductor de neutro. Para instalaciones
en las que la puesta a tierra con un conductor de neutro está
prohibido:
• Desconecte la toma tierra desde el neutro al final libre del
conducto.
• Use un terminal o conductor para la puesta a tierra para
poner a tierra la unidad;
• Conecte el neutro o conector al circuito derivado de neutro
de la manera acostumbrada.
Circuito de conexión de 3 hilos (sólo para US)
Tome como referencia la figura A, en la que las normas locales
permiten conectar el hilo de TOMA DE TIERRA desde el horno
hasta el hilo de NEUTRO del circuito de conexión (hilos de
color gris o blanco):
• Si las normas locales lo permiten, conecte el hilo verde
de TIERRA desde el horno y el hilo blanco desde el horno
hasta el hilo de NEUTRO del circuito de conexión (hilos de
color gris o blanco).
• Conecte los conductores rojo y negro desde el horno hasta
los conductores correspondientes en la caja d empalme.
PUESTA A TIERRA DE NEUTRO
A
hilo blanco
cable desde
la alimentación
eléctrica
caja de
empalme
hilo rojo
hilo negro
cable desde
el horno
hilo verde
o carne
conector de
conducto que figura
en la lista U.L.
Circuito de conexión de 4-hilos (para us o canada)
Tome como referencia la figura B:
• Desconecte la tierra desde el neutro al final libre del
conducto.
• Conecte el hilo verde de TIERRA desde el horno al hilo
de TIERRA en la caja de empalmes (hilo de color carne o
verde).
• Conecte los conectores rojo y negro desde el horno hasta
los conectores correspondientes en la caja de empalme.
• Conecte el hilo blanco desde el horno al hilo de NEUTRO
(gris o blanco) en la caja de empalme.
NO PUESTA A TIERRA DEL NEUTRO
B
cable desde
la alimentación
eléctrica
hilo blanco
hilo negro
cable desde
el horno
hilo verde
o carne
caja de
empalme
hilo rojo
conector de
conducto que figura
en la lista U.L.
Instrucciones de Installación
