Español 11
protección para cables que se proporciona con el cable
conforme a las instrucciones que se incluyen con el cable.

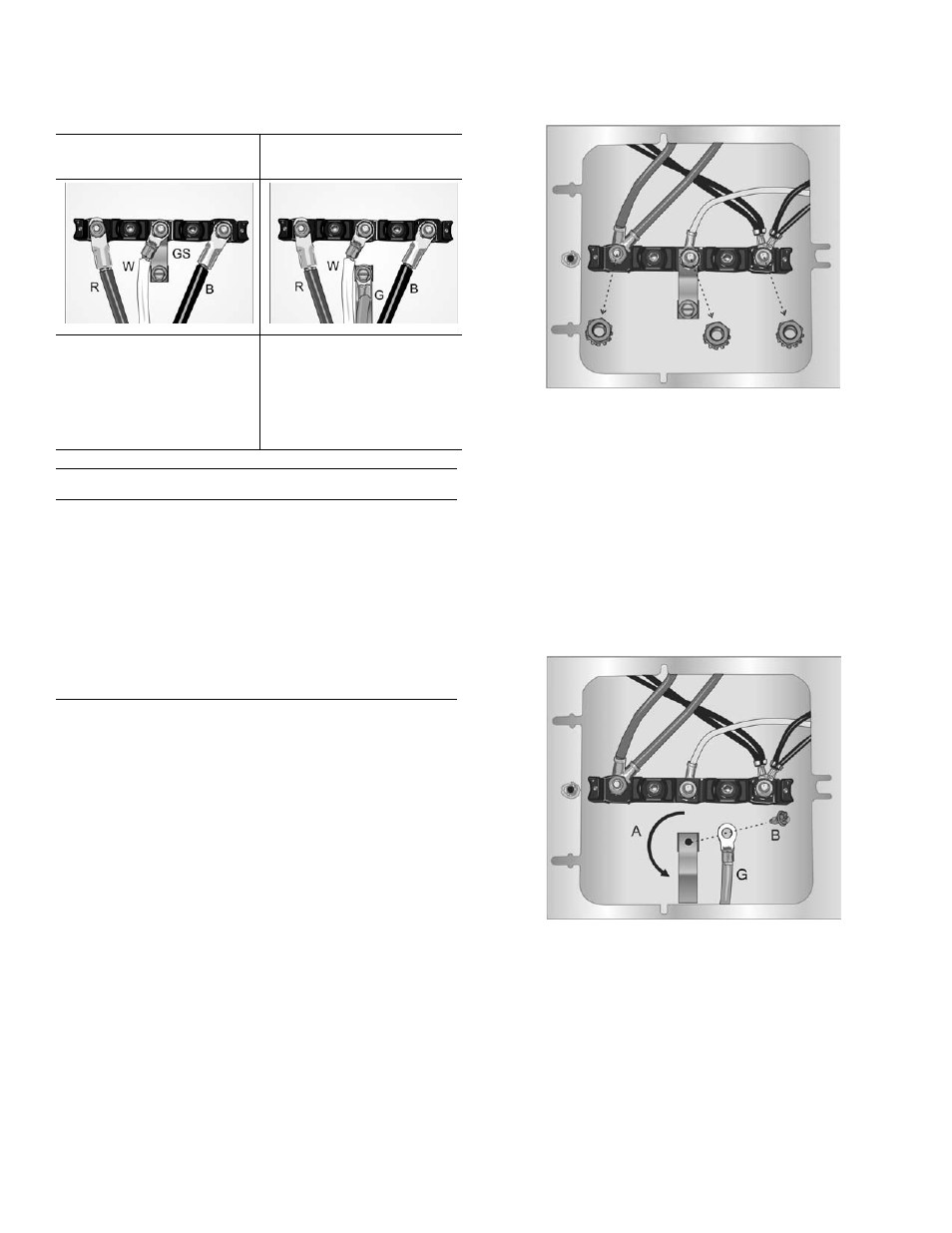

Conexión de un cable de estufa de cuatro alambres
(método recomendado)
1. Desconecte la energía eléctrica en la caja de
disyuntores. Retire la cubierta del bloque de terminales
para exponer el bloque de terminales.
2. Retire la tuerca superior (tiene una arandela de
sujeción colocada) de cada poste.
Nota: NO retire la segunda tuerca/arandela en cada
poste; estas deben permanecer en su lugar para
anclar el cableado interno conectado al bloque de
terminales.
3. Retire el tornillo del extremo inferior de la correa de
conexión a tierra.
4. Retire el tornillo de conexión a tierra verde del extremo
inferior de la correa de conexión a tierra. Retire el
extremo superior de la correa de conexión a tierra del
poste central de la barra de empalme. Rote la tira de
conexión a tierra (A) de modo que el extremo amplio
dé hacia arriba y alinee el orificio con el orificio de
conexión a tierra debajo del bloqueo de terminales.
Utilice el tornillo de conexión a tierra verde (B) para
conectar el cable verde (G) encima de la correa de
conexión a tierra. Ajuste el tornillo de conexión a tierra
firmemente, pero no lo ajuste en exceso.
Acoplamiento de 3
cables
Acoplamiento de 4
cables
R = Rojo
W = Blanco
GS = Tira de conexión a
tierra
B = Negro
R = Rojo
W = Blanco
G = Verde
B = Negro
9 ADVERTENCIA
Para evitar descargas eléctricas, la clavija de
conexión a tierra del cable de la estufa no debe
cortarse ni retirarse bajo ninguna circunstancia.
Debe enchufarse en un receptáculo
correspondiente de tipo de conexión a tierra y
conectarse a un circuito de 240 V correctamente
polarizado. Si tiene alguna duda respecto de si el
receptáculo de pared está correctamente conectado
a tierra, solicite la verificación por un electricista
calificado.
