Planification des circuits de
conduits

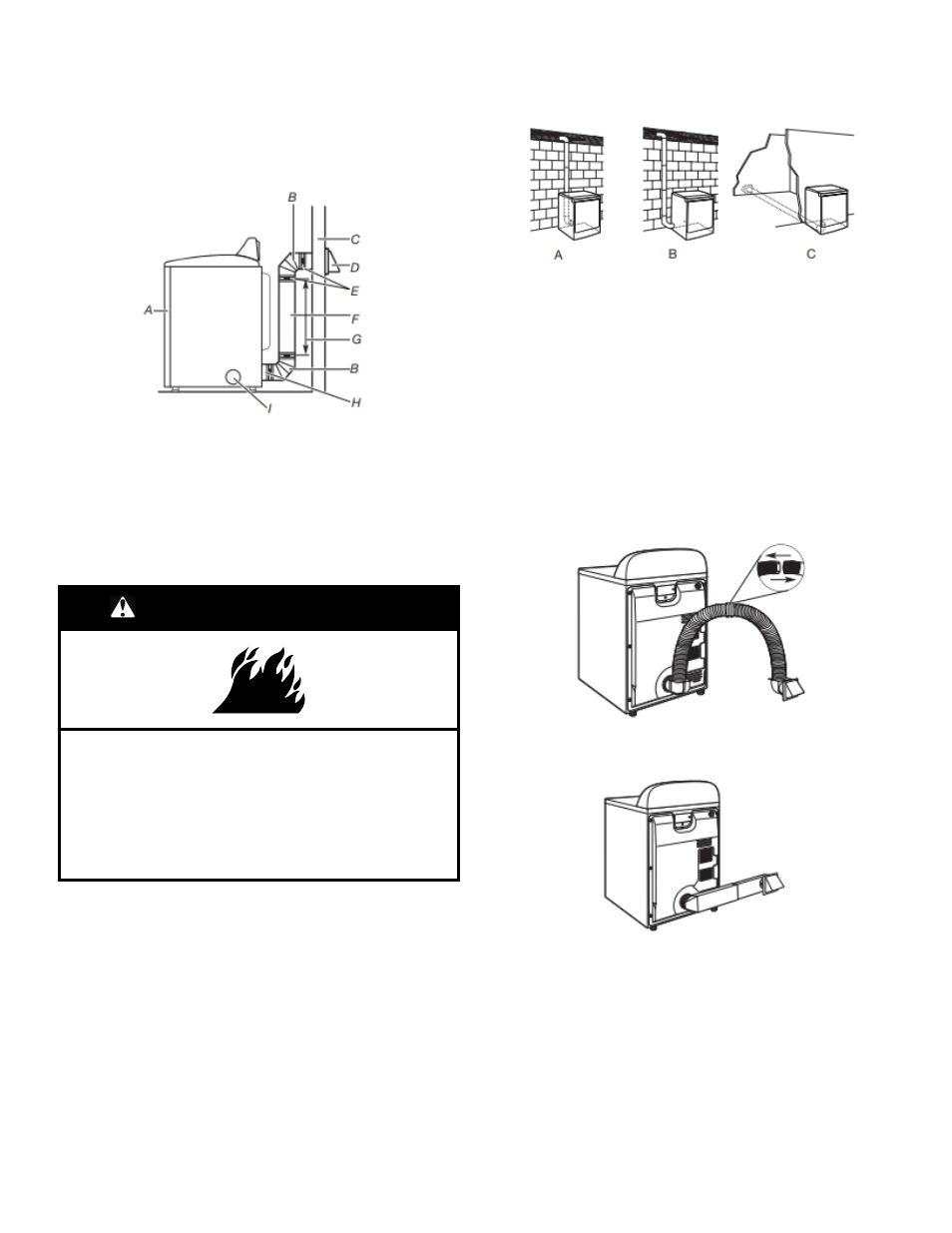

Installations d’évacuation recommandées :
Les installations typiques consistent à acheminer le conduit
d’évacuation à l’arrière de la sécheuse. D’autres installations sont
possibles.
A. Sécheuse
B. Coude
C. Mur
D. Clapet d’évacuation
E. Brides de serrage
F. Conduit métallique flexible ou
rigide
G. Longueur de conduit
d’évacuation nécessaire pour le
raccordement des coudes
H. Bouche de décharge
I. Sortie d'évacuation latérale
facultative
Installations d’évacuation facultatives :
AVERTISSEMENT
Risque d’incendie
Recouvrir tous les orifices d’evacuation non utilisés
avec une trousse du fabricant.
Contacter votre marchand local.
Le non-respect de ces instructions peut causer un
décès, un incendie, un choc électrique ou une
blessure grave.
Certains modèles peuvent être convertis pour évacuer par le côté
droit, le côté gauche ou par le bas. Si vous préférez, vous pouvez
contacter votre détaillant local pour convertir le sèche-linge.
A. Installation avec acheminement standard du conduit
d’évacuation par l’arrière
B. Installation avec évacuation par la gauche ou par la droite
(offert seulement sur certains modèles de 27 po de
largeur).
C. Installation avec évacuation par le bas (offert seulement
sur certains modèles de 27 po de largeur).
Autres installations avec dégagement réduit
Il existe de nombreux systèmes d’évacuation. Choisir le système
qui convient le mieux à votre installation. Deux installations à
dégagement réduit sont illustrées.
REMARQUE : On peut acheter les trousses suivantes pour les
installations où le dégagement est réduit. Consulter le guide de
démarrage rapide pour les coordonnées.
Installation par le dessus
(Aussi possible avec un coude décalé)
Installation en périscope
