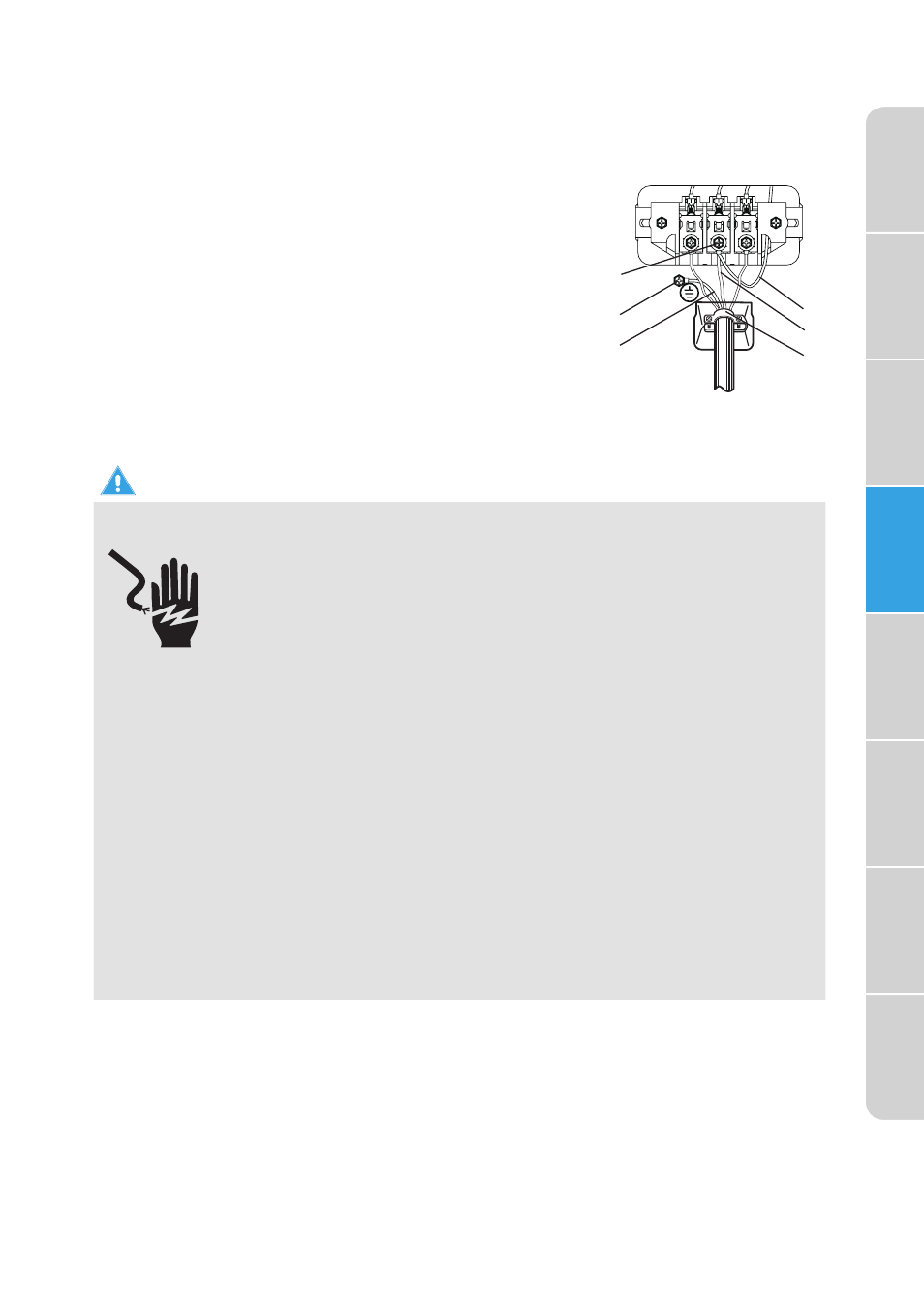

Instructions pour le système de connexions à 4 fils :
IMPORTANT: Ring-type terminals are recommended. If using
strap terminals, make sure they are tightened.
a
Vis du bornier central
b
Cosse de mise a la terre externe
c
Fil de cuivre vert ou nu du cordon
d’alimentation
d
Câble de mise à la terre neutre
(blanc)
e
Fil neutre (blanc ou fil central)
f
Décharge de traction de
3/4
" (1,9 cm)
homologuée UL
a
b
c
d
e
f
AVERTISSEMENT
Risque de choc électrique
Tous les modèles américains sont conçus pour être utilisés
avec un SYSTÈME DE CONNEXION à 3 FILS .
Le châssis de la sécheuse est mis à la terre au conducteur
neutre au niveau du bornier. Une CONNEXION à 4 FILS est
requise pour les constructions neuves ou rénovées, les
maisons mobiles, ou si les codes locaux ne permettent
pas la mise à la terre par le conducteur neutre. En cas
d’utilisation d´un système à 4 fils, le châssis de la sécheuse
ne peut pas être mis à la terre au conducteur neutre
au niveau du bornier. Se référer à la section “ Exigences
électriques ” à la page 17 pour les CONNEXIONS à 3 FILS ou
4 FILS.
Retirer la plaque de recouvrement du bornier.
Insérez le cordon d’alimentation avec une décharge de
traction homologuée UL à travers le tuyau fourni dans
l’emballage près du bornier.
•
Une décharge de traction doit être utilisée.
Ne pas desserrer les écrous déjà installés sur le bornier.
Assurez-vous qu’ils sont bien serrés. Utilisez une douille
profonde de
3/8
po (1 cm).
