11

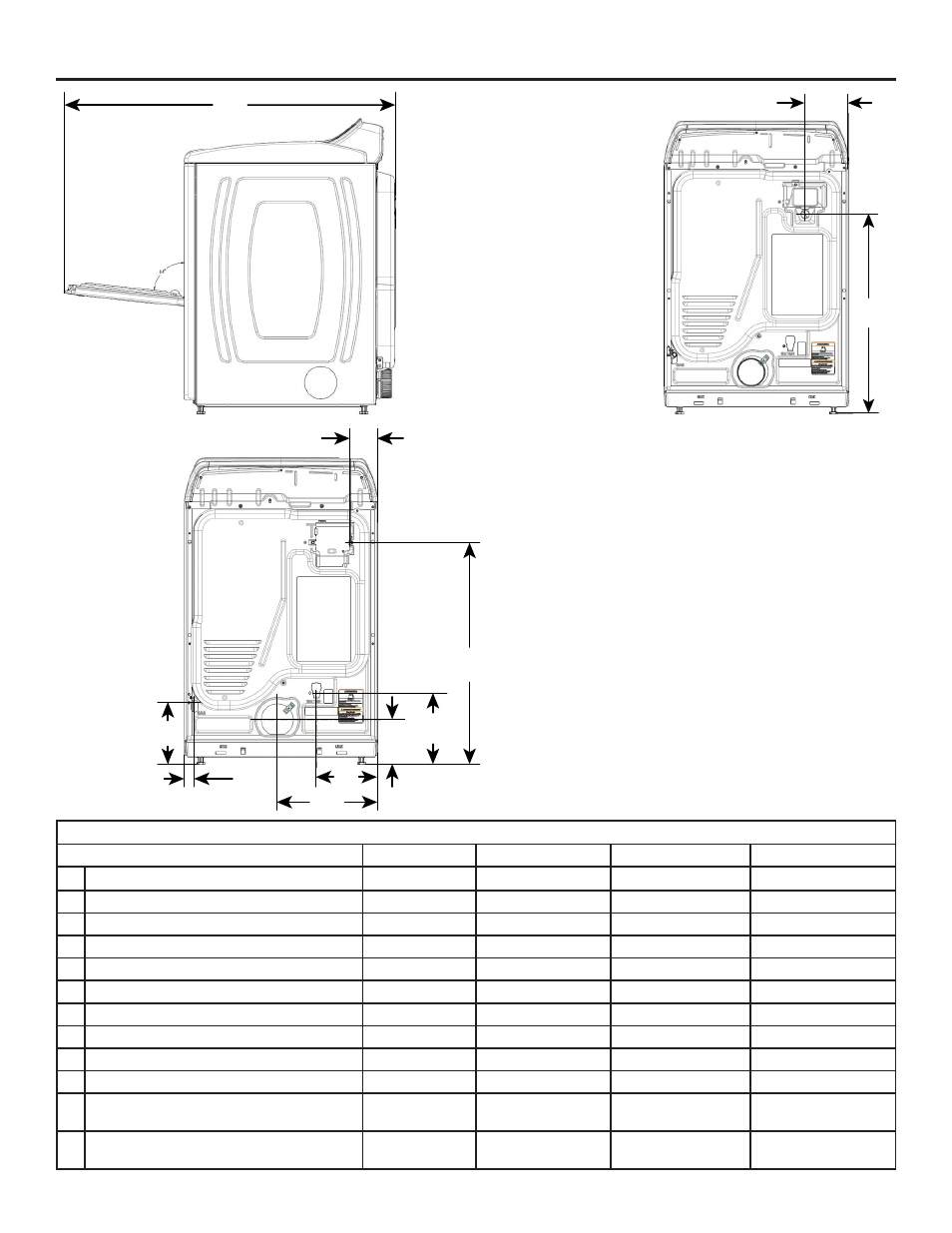

DETAILED PLANNING DIMENSIONS
G
Dimensiones del producto
in (mín) mm (mín) in (máx) mm (máx)
G Profundidad con la puerta abierta 45 13 ∕
16
1164 - -
H Protector de cables desde el lateral (eléc.) 6 7 ∕
16
163 - -
I Altura del protector de cables (eléc.) 29 1 ∕
8
740 30 1 ∕
8
765
J Cable eléctrico desde el lateral (gas) 3 13 ∕
16
96 - -
K Altura del cable eléctrico (gas) 30 15 ∕
16
785 31 15 ∕
16
811
Largo del cable eléctrico (gas) 59 7 ∕
8
1521 - -
L Altura de la válvula de gas 8 5 ∕
8
219 9 5 ∕
8
244
M Válvula de gas desde el lateral 1 7 ∕
16
36 - -
N Altura del ducto de escape 61/4 158 71/4 184
O Ducto de escape desde el lateral 14 1 ∕
16
357 - -
P Altura de la entrada de agua (modelos con
vapor)
9 15 ∕
16
252 10 15 ∕
16
277
Q Entrada de agua desde el lateral (modelos
con vapor)
8 9 ∕
16
218 - -
H
I
J
K
N
O
M
L
P
Q
