INSTRUCCIONES DE INSTALACIÓN
¡NO retire la conexión
interna a tierra
en los sistemas trifi lares!
Terminal
neutro
cubierto de
acceso
Neutro Neutro
(cable central) (cable central)
30 AMP 30 AMP
NEMA 10-30 NEMA 10-30

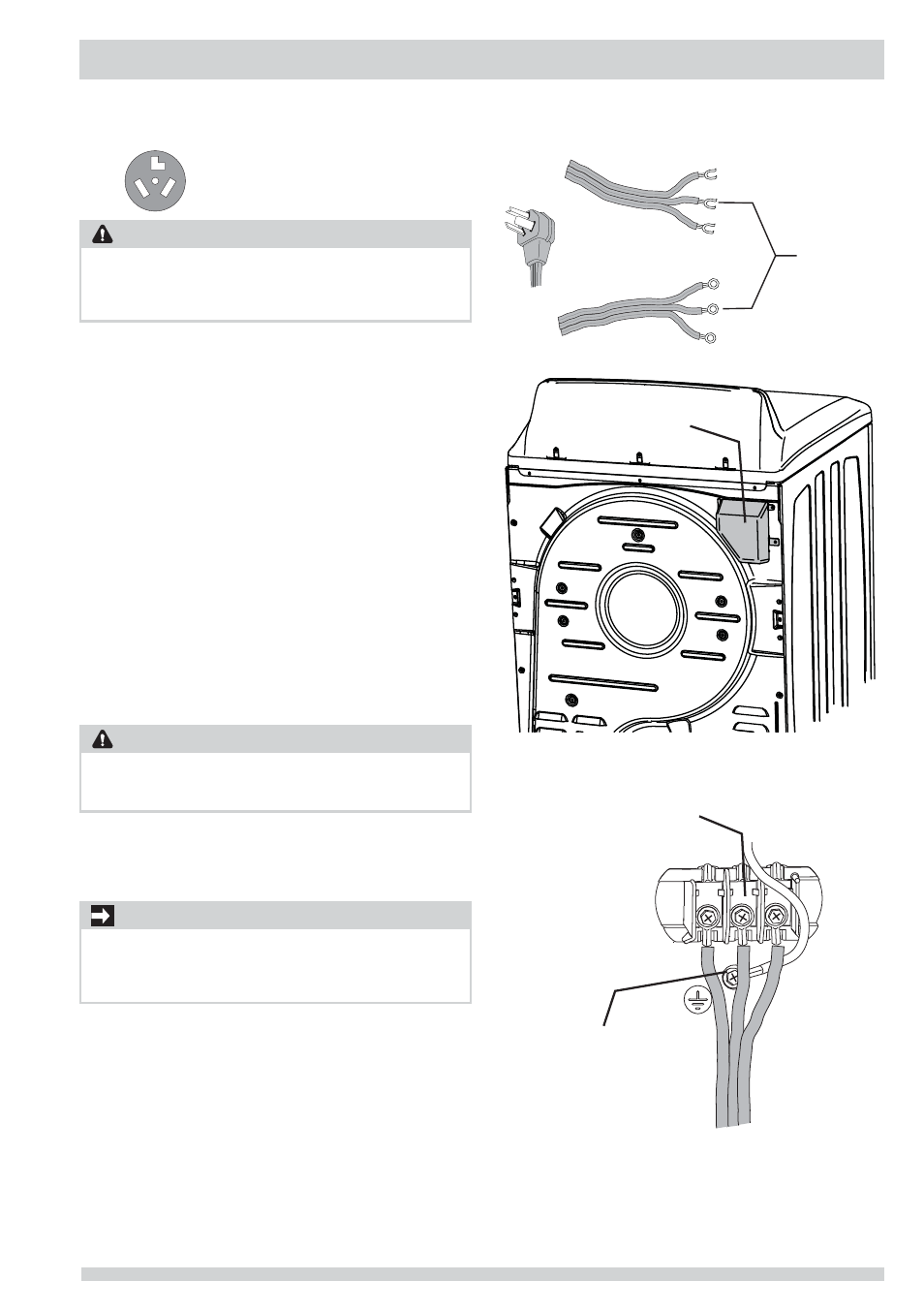

Conexión eléctrica (fuera de Canadá): trifi lar
Receptáculo trifi lar
(tipo NEMA 10-30R)
ADVERTENCIA
PELIGRO DE DESCARGA ELÉCTRICA
El no desconectar el suministro eléctrico antes de realizar
cualquier reparación puede ocasionar lesiones personales o
incluso la muerte.
ADVERTENCIA
PELIGRO DE DESCARGA ELÉCTRICA
No forme un ángulo agudo con el cableado/conductor, ni
los doble en el punto de conexión.
IMPORTANTE
Para mover la secadora desde un sistema tetrafi lar e
instalarla en un sistema trifi lar, mueva la conexión a tierra
interna del terminal central nuevamente hacia el tornillo
VERDE que se encuentra junto al bloque terminal.
1 Desconecte el suministro eléctrico del tomacorriente.
2 Extraiga el tornillo que sujeta la cubierta de acceso
del bloque terminal que se encuentra en la esquina
superior de la parte trasera de la secadora.
3 Instale un dispositivo de liberación de tensión aprobado
por U.L., de acuerdo con las instrucciones relativas
al cable de alimentación/dispositivo de liberación de
tensión del fabricante, en el orifi cio de entrada del cable
de alimentación debajo del panel de acceso. En este
momento, el dispositivo de liberación de tensión debe
estar holgadamente en su lugar.
4 Pase un cable de alimentación aprobado por U.L.
DESENCHUFADO, de 30 amp. tipo NEMA 10-30, SRDT a
través del dispositivo de liberación de tensión.
5 Conecte el conductor neutro (cable del centro) del
cable de alimentación al terminal PLATEADO del centro
del bloque terminal. Ajuste el tornillo con fi rmeza.
6 Conecte los dos conductores externos restantes del
cable de alimentación a los terminales externos de color
LATÓN del bloque terminal. Ajuste los dos tornillos con
fi rmeza.
7 Siga las pautas del fabricante para sujetar fi rmemente
el dispositivo de liberación de tensión y el cable de
alimentación.
8 Vuelva a instalar la cubierta del bloque terminal.
