19
Planification des circuits de
conduits

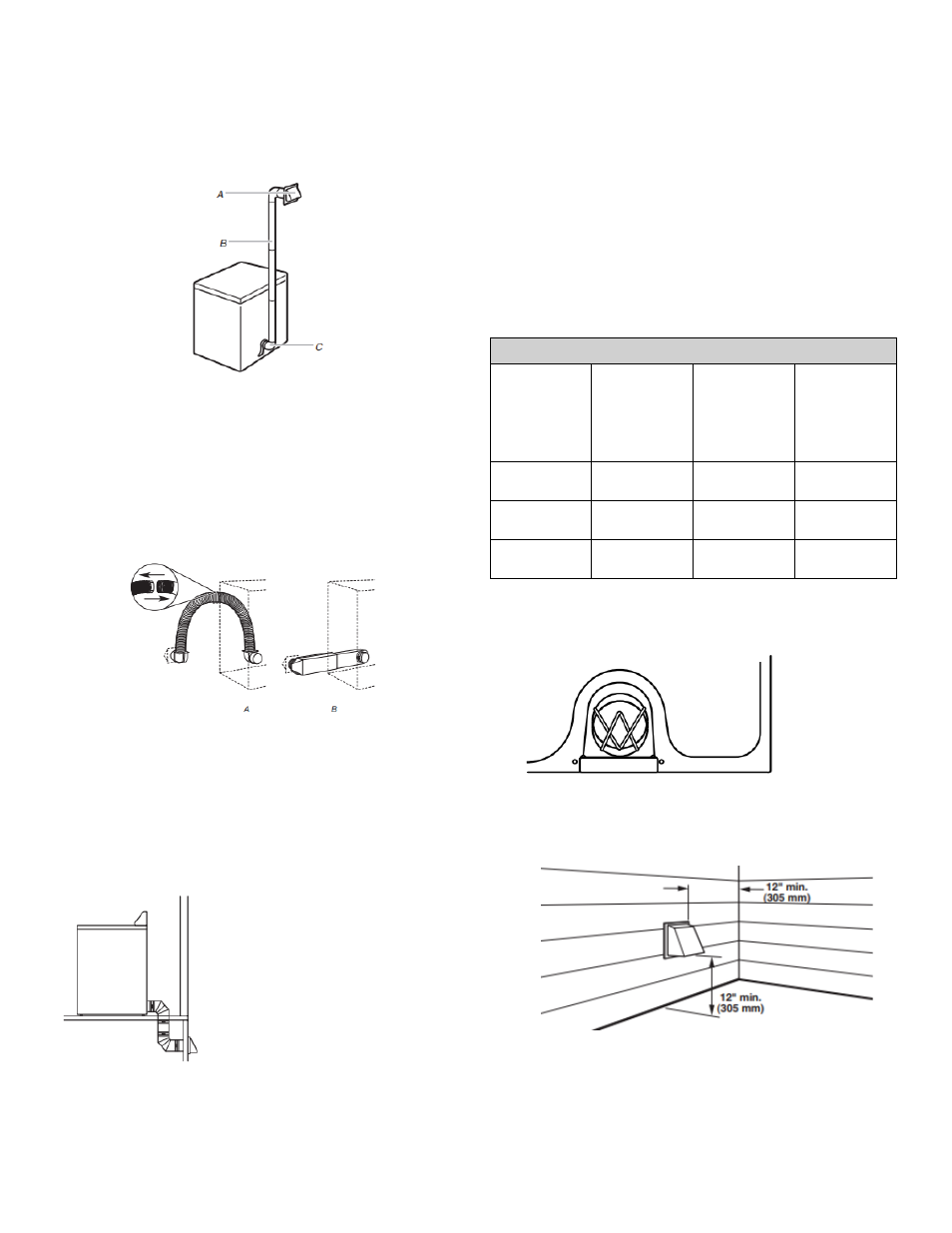

Installations d’évacuation recommandées :
Les installations typiques consistent à acheminer le conduit
d’évacuation à l’arrière de la sécheuse. D’autres installations sont
possibles.
A. Clapet d’évacuation
B. Conduit métallique flexible
ou rigide
C. Coude
Autres installations avec dégagement réduit
Il existe de nombreux systèmes d’évacuation. Choisir le système
qui convient le mieux à votre installation. Deux installations à
dégagement réduit sont illustrées.
REMARQUE : On peut acheter les trousses suivantes pour les
installations où le dégagement est réduit. Consulter le Guide de
démarrage rapide pour les coordonnées.
A. Installation au-dessus de la
sécheuse (également
offerte avec un coude
décalé)
B. Installation en périscope
Dispositions spéciales pour les installations en
résidence mobile :
Le système d’évacuation doit être solidement fixé à une section
non combustible de la structure de la résidence mobile et ne doit
pas se terminer en dessous de la résidence mobile. Acheminer le
conduit d’évacuation vers l’extérieur.
Déterminer l’itinéraire
d’acheminement du conduit :
� Choisir l’itinéraire d’acheminement
vers l’extérieur qui sera le plus
direct et le plus rectiligne.
� Planifier l’installation pour introduire
le nombre minimal de coudes et de
changements de direction.
� Si des coudes ou changements de
direction sont utilisés, prévoir autant
d’espace que possible.
� Plier le conduit graduellement pour
éviter de le déformer.
� Utiliser le moins possible de
changements de direction à 90°.
Déterminer la longueur du conduit et les coudes
nécessaires pour la meilleure performance de
séchage :
� Utiliser les “Tableaux des systèmes d’évacuation” ci-dessous
pour déterminer le type de matériel d’évacuation et les
combinaisons de hotte acceptables.
REMARQUE : Ne pas utiliser un conduit de longueur
supérieure à la valeur spécifiée dans le "Tableau des
systèmes d’évacuation". Si la longueur du circuit est
supérieure à la valeur spécifiée dans le tableau, on observera :
� Une réduction de la longévité de la sécheuse.
� Une réduction du rendement, avec temps de séchage plus
longs et une plus grande consommation d’énergie.
Les "Tableaux des systèmes d’évacuation" fournit les exigences
d’évacuation qui vous aideront à atteindre la meilleure
performance de séchage.
Tableaux des systèmes d’évacuation
Nombre de
change-
ments de
direction à
90° ou
coudes
Type de
conduit
d’évacuation
Hottes
d’évacuation
de type boîte
ou à
persiennes
Hottes
d’évacuation
inclinées
0
Métallique
rigide
36 pi (11 m) 26 pi (7.9 m)
1
Métallique
rigide
26 pi (7.9 m) 16 pi (4.9 m)
2
Métallique
rigide
16 pi (4.9 m) 6 pi (1.8 m)
Installation du conduit d’évacuation
1. Retirer le protecteur en fil métallique
Avant d’installer le conduit d’évacuation, s’assurer de retirer
le protecteur en fil métallique qui est situé à la sortie
d’évacuation.
2. Installer le clapet d’évacuation
Installer le clapet d’évacuation et utiliser un composé de
calfeutrage pour calfeutrer le côté extérieur de l’ouverture
murale autour du clapet d’évacuation.
