12

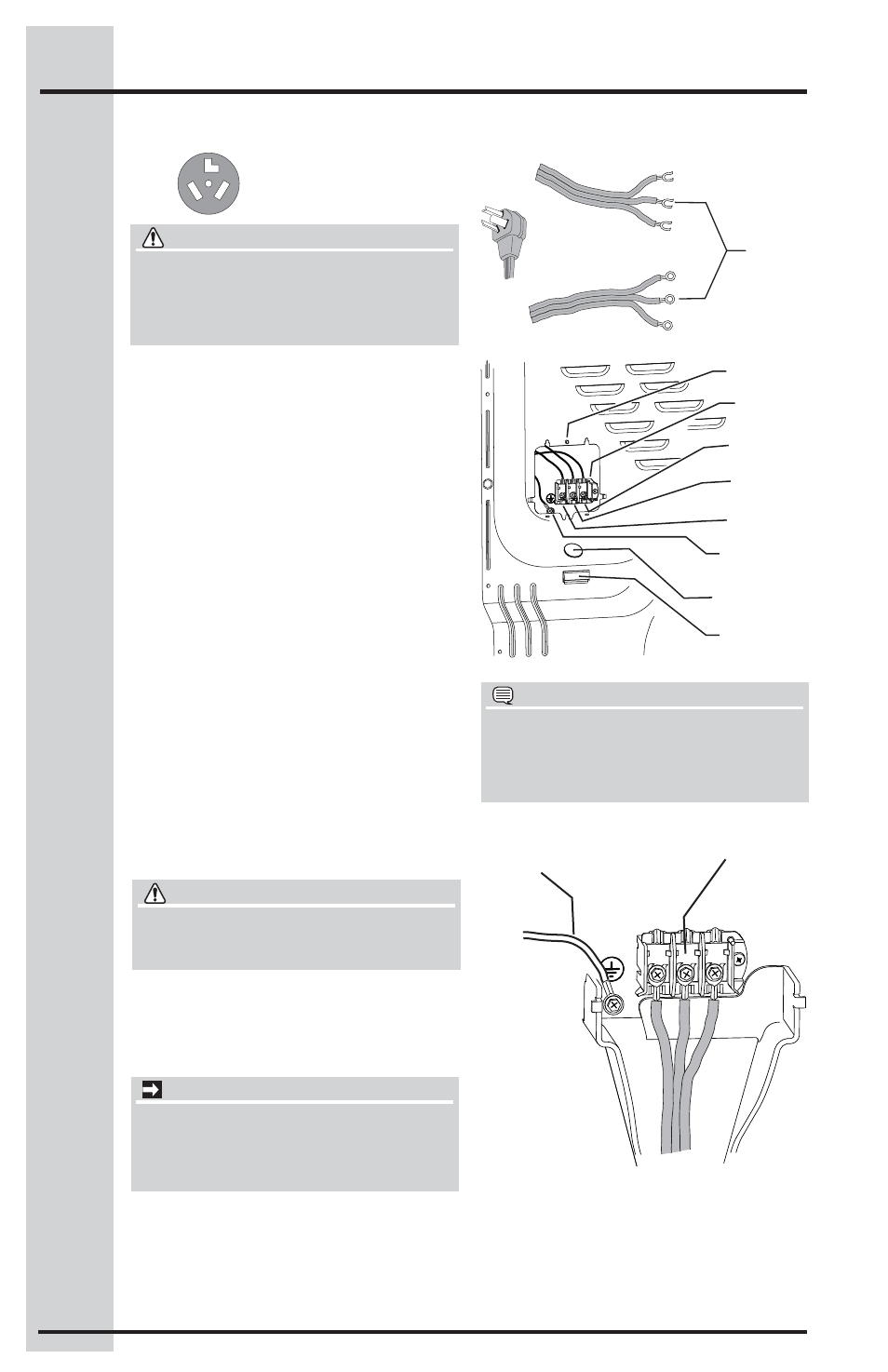

Conexión eléctrica (fuera de Canadá): trifi lar
Instrucciones de instalación
1. Desconecte el suministro eléctrico del
tomacorriente.
2. Extraiga el tornillo que sujeta la cubierta
de acceso del bloque terminal que se
encuentra en la esquina inferior de la parte
trasera de la secadora.
3. Instale un dispositivo de liberación de
tensión aprobado por U.L., de acuerdo
con las instrucciones relativas al cable
de alimentación/dispositivo de liberación
de tensión del fabricante, en el orifi cio de
entrada del cable de alimentación debajo
del panel de acceso. En este momento, el
dispositivo de liberación de tensión debe
estar holgadamente en su lugar.
4. Pase un cable de alimentación aprobado
por U.L. DESENCHUFADO, de 30 amp. tipo
NEMA 10-30, SRDT a través del dispositivo
de liberación de tensión.
5. Conecte el conductor neutro (cable del
centro) del cable de alimentación al
terminal PLATEADO del centro del bloque
terminal. Ajuste el tornillo con fi rmeza.
6. Conecte los dos conductores externos
restantes del cable de alimentación a los
terminales externos de color LATÓN del
bloque terminal. Ajuste los dos tornillos con
fi rmeza.
Receptáculo trifi lar
(tipo NEMA 10-30R)
7. Siga las pautas del fabricante para sujetar
fi rmemente el dispositivo de liberación de
tensión y el cable de alimentación.
8. Vuelva a instalar la cubierta del bloque
terminal.
NOTA
Si un tornillo del terminal se cae durante la
instalación del cable, se puede recuperar
en la ranura de recuperación de tornillos del
terminal que se encuentra debajo del panel
de acceso.
ADVERTENCIA
PELIGRO DE DESCARGA ELÉCTRICA
No forme un ángulo agudo con el cableado/
conductor, ni los doble en el punto de conexión.
ADVERTENCIA
PELIGRO DE DESCARGA ELÉCTRICA
El no desconectar el suministro eléctrico
antes de realizar cualquier reparación puede
ocasionar lesiones personales o incluso la
muerte.
IMPORTANTE
Para mover la secadora desde un sistema te-
trafi lar e instalarla en un sistema trifi lar, mueva
la conexión a tierra interna del terminal central
nuevamente hacia el tornillo VERDE que se
encuentra junto al bloque terminal.
Connexión Connexión
tierra interna tierra interna
(tornillo VERDE) (tornillo VERDE)
Instale aquí un Instale aquí un
dispositivo de dispositivo de
liberación de tensión liberación de tensión
aprobado por U.L. aprobado por U.L.
Ranura de Ranura de
recuperación de recuperación de
tornillos del terminal tornillos del terminal
Línea 1 Línea 1
(terminal de (terminal de
LATÓN) LATÓN)
Neutro Neutro
(terminal (terminal
PLATEADA) PLATEADA)
Línea 2 Línea 2
(terminal de (terminal de
LATÓN) LATÓN)
Tornillo de Tornillo de
cubierto cubierto
de acceso de acceso
Tablero de Tablero de
terminale terminales
Neutro Neutro
(cable central) (cable central)
30 AMP 30 AMP
NEMA 10-30 NEMA 10-30
¡NO retire la conexión ¡NO retire la conexión
interna a tierra interna a tierra
en los sistemas trifilares! en los sistemas trifilares!
Terminal Terminal
neutro neutro
