GUIDE DE DIMENSIONS
10 de 15
IMPORTANT: Les spécifications dimensionnelles sont fournies uniquement à des fins de planification.
Ne faire aucune découpe sur la base de cette information. Se référer au Guide d’installation avant de choisir une armoire,
de vérifier les connexions électriques/au gaz, d’effectuer des découpes ou de commencer l’installation.
Tous les appareils sont homologués UL, CUL ou CSA.
FOUR À MICRO-ONDES
VUE ARRIÈRE
VUE LATÉRALE
VUE LATÉRALE
NO DE MODÈLE
WMMF5930P/YWMMF5930P
MMMF6030P/YMMMF6030P
KMMF330P/YKMMF330P
WMMF7330R/YWMMF7330R
WMMF7530R/MMMF8030P
YMMMF8030P/KMMF530P
YKMMF530P/KMMF730P
YKMMF730P/JMHF730R
YJMHF730R/JMHF930R
YJMHF930R

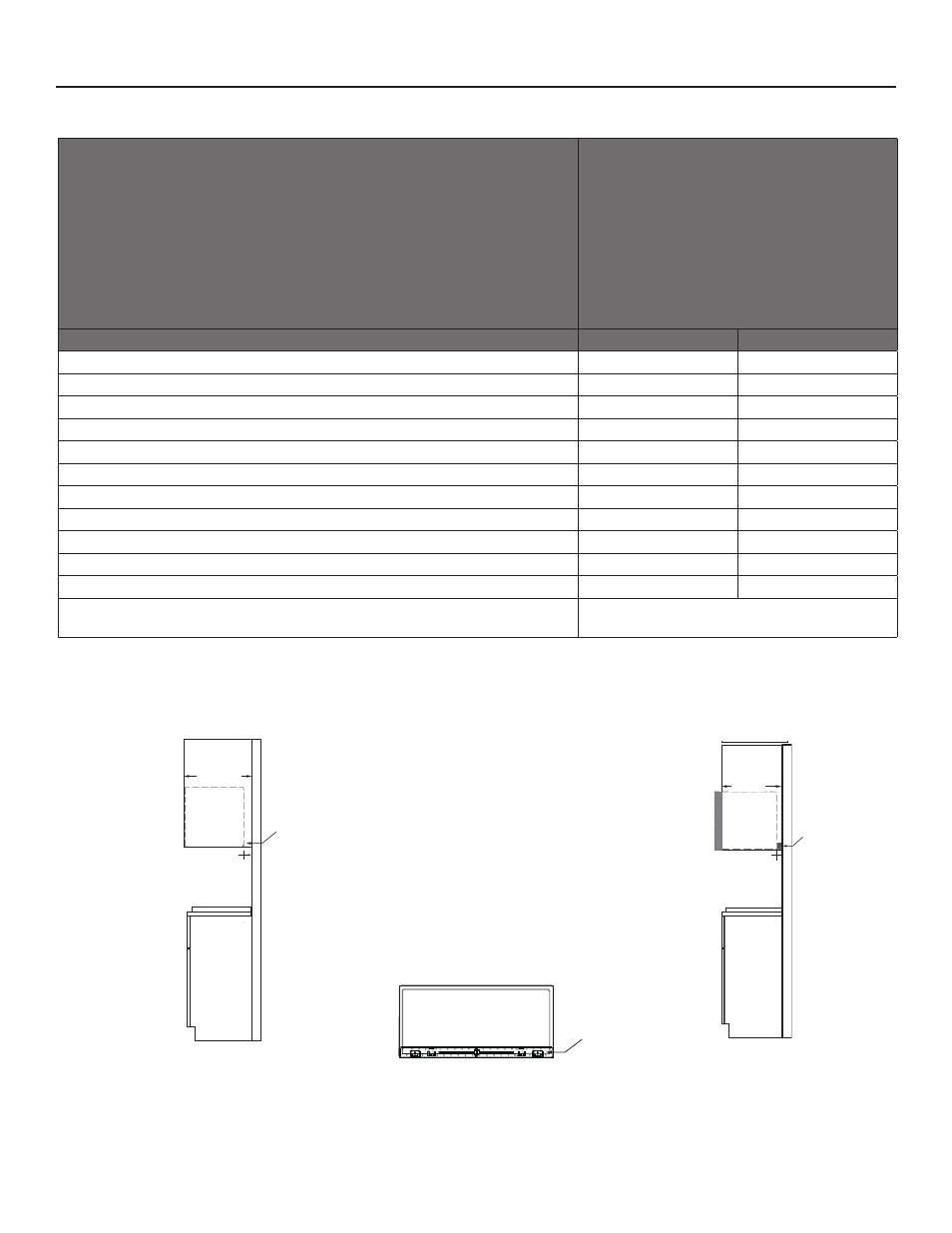

DIMENSIONS D’OUVERTURE ET DE DÉGAGEMENT po cm
Profondeur de l’armoire supérieure (minimum – maximum) en affleurement* (A1) 13 3/4~14 35~35,6
Profondeur de l’armoire supérieure (minimum – maximum) avec bourrelet* (A2) 13~13 3/4 33~35
Profondeur de l’armoire supérieure (minimum – maximum ) en affleurement* * (B1) 14 1/4~14 1/2 36,2~36,8
Profondeur de l’armoire supérieure (minimum – maximum) avec bourrelet* (B2) 14~14 1/4 35,6~36,2
Profondeur de l’armoire supérieure (minimum – maximum) en affleurement* (C1) 14 3/4~15 37,5~38,1
Profondeur de l’armoire supérieure (minimum – maximum) avec bourrelet* (C2) 14 1/2~14 3/4 36,8~37,5
Profondeur de l’armoire supérieure (minimum – maximum) en affleurement* (D1) 15 1/4~15 1/2 38,7~39,4
Profondeur de l’armoire supérieure (minimum – maximum) avec bourrelet* (D2) 15~15 1/4 38,1~38,7
Profondeur de l’armoire supérieure (minimum – maximum) en affleurement* (E1) 15 3/4~16 40~40.6
Profondeur de l’armoire supérieure (minimum – maximum) avec bourrelet* (E2) 15 1/2~15 3/4 39,4~40
De l’arrière du four à micro-ondes à l’arrière de l’armoire ou au mur (F) 1,5~3,5 3,8~8,9
Ce produit peut-il être installé en affleurement? En affleurement fait référence à
l’appareil qui ne dépasse pas la profondeur de l’armoire. (O/N)
(A1, B1, C1, D1, E1) O
(A2, B2, C2, D2, E2) N
D– Profondeur de l’armoire du dessus
* Pour une armoire supérieure plus large que 13 po (33,02 cm) et d’une profondeur égale ou inférieure à 16 po (40,64 cm), installée
avec l’ensemble de montage de bourrelet en option W11630300, l’ensemble de montage de bourrelet n’est pas fourni, mais peut être
acheté auprès de Whirlpool ® .
DIMENSIONS D’OUVERTURE ET DE DÉGAGEMENT
F
A1,B1,C1,
D1,E1
F
A2,B2,C2,
D2,E2
Plaque de montage
de bourrelet
Plaque de montage
Ensemble de montage
de bourrelet
Armoire
latérale
Armoire
latérale
PROFONDEUR = A1, B1, C1, D1, E1 PROFONDEUR = A2, B2, C2, D2, E2
