Introduction
10

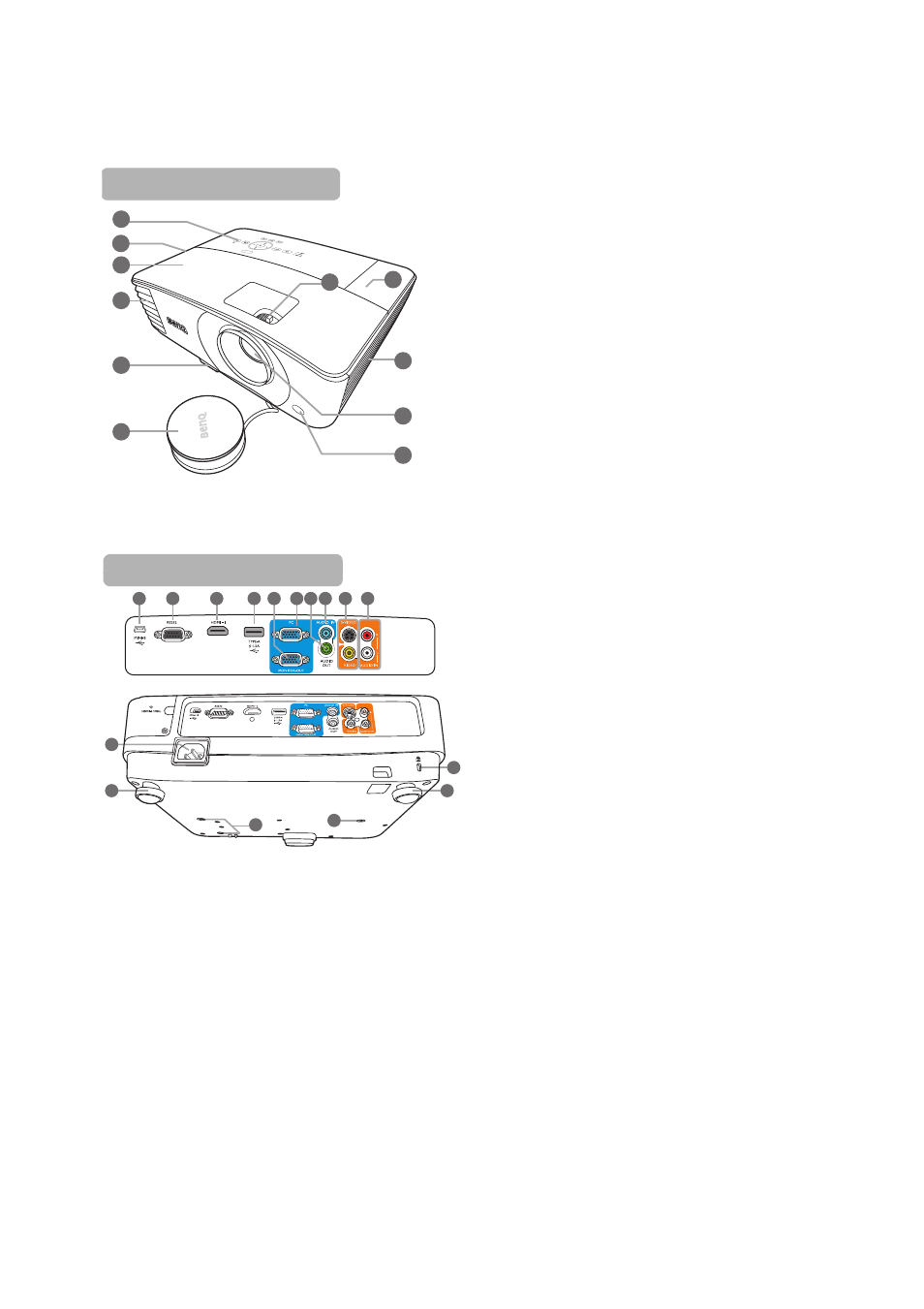

Vue extérieure du projecteur
1.
Tableau de commande externe
(Voir
« Commandes et fonctions » à la
2.
Grille de haut-parleur
3.
Couvercle de la lampe
4.
Système de ventilation (sortie d’air
chaud)
5.
Bouton à dégagement rapide
6.
Capuchon de l’objectif
7.
Molette de mise au point et de zoom
8.
Couvercle du sans fil
9.
Système de ventilation (admission d’air
frais)
10. Objectif de projection
11. Capteur à infrarouge
12. Port mini USB
13. Port de commande RS232
14. Port d’entrée HDMI
15. Port USB type-A
Fournit l’alimentation 1,5 A. Utilisé pour
charger le dongle QCast (accessoire en
option).
16. Prise de sortie signal RVB
17. Prises d’entrée de signal RVB (PC)/vidéo
composantes (YPbPr/YCbCr)
18. Prise de sortie audio
19. Prise d’entrée audio
20. Prise d’entrée S-Vidéo
Prise d’entrée vidéo
21. Prises d’entrée audio (G/D)
22. Prise d’alimentation secteur
23. Pied de réglage
24. Trous de montage au plafond
25. Prise pour verrou de sûreté Kensington
1
3
4
5
6
7
8
9
11
10
2
Face avant/supérieure
22
23
23
25
24
24
13
14
12
15 16
18 19
17
20 21
Face arrière/inférieure
