Vue extérieure du projecteur – BenQ TH670s Manuel d'utilisation
Page 10
Positionnement du projecteur
10

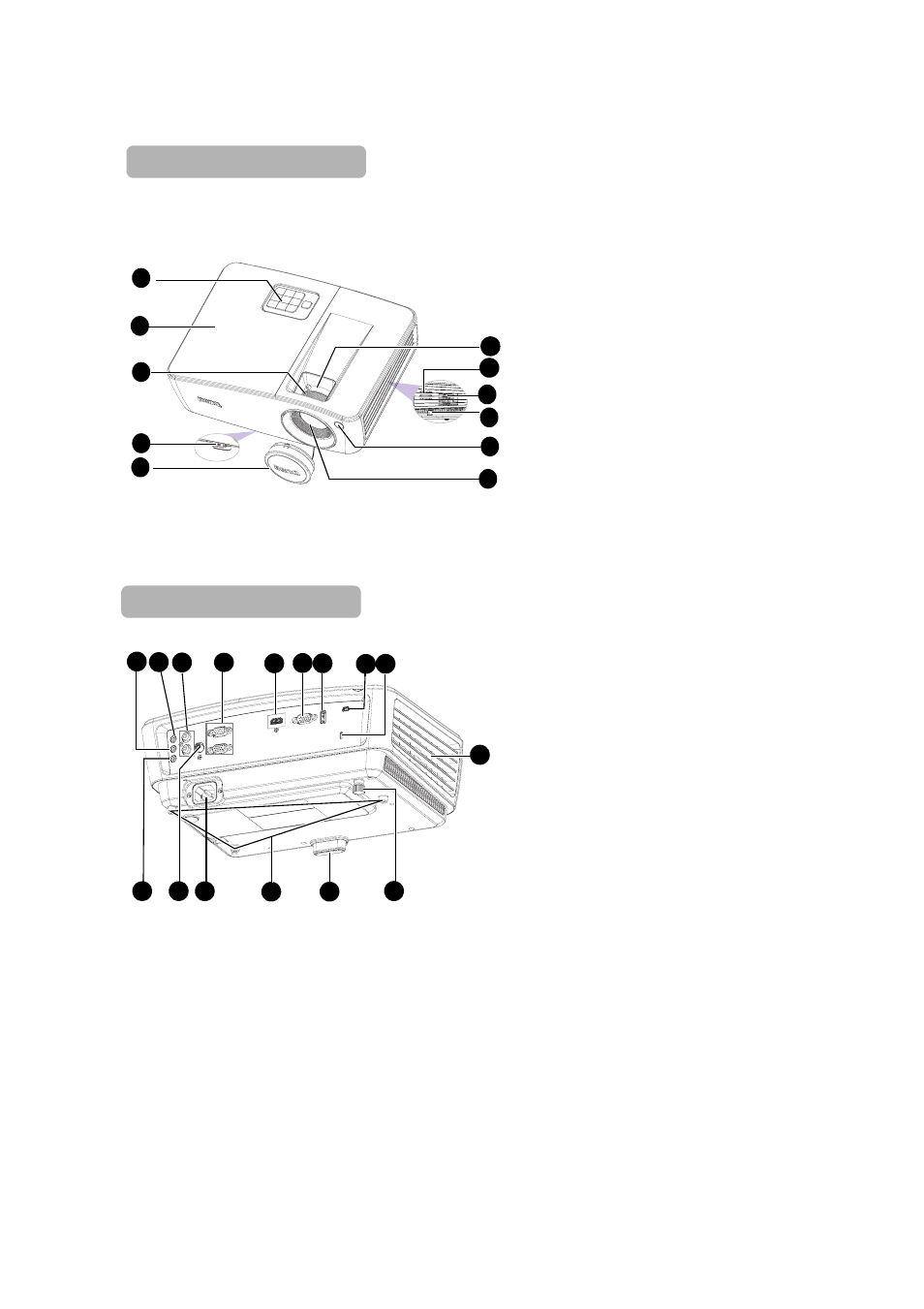

Vue extérieure du projecteur
1.
Tableau de commande externe
(Voir
pour
plus d’informations.)
2.
Couvercle de la lampe
3.
Bague de mise au point
4.
Bouton de déverrouillage rapide
5.
Couvercle de l’objectif
6.
Lentille de projection
7.
Capteur de télécommande IR
avant
8.
Barre de sécurité
9.
Trous de ventilation (entrée)
10. Haut-parleur
11. Molette de zoom
12. Prise de sortie audio
13. Prise d'entrée audio
14. Prise d'entrée audio (G/D)
15. Prise d’entrée de signal RGB
(PC)/Vidéo composantes
(YPbPr/YCbCr)
16. Prise d'entrée HDMI
17. Port de contrôle RS-232
18. Prise USB type A/1,5A
19. Prise USB mini-B
20. Prise pour verrou antivol
Kensington
21. Trous de ventilation (évacuation)
22. Pied de réglage arrière
23. Pied de réglage à déverrouillage
rapide
24. Orifices d'installation au plafond
25. Prise du cordon d’alimentation
secteur
26. Prise d'entrée vidéo
27. Prise d'entrée micro
Face avant / supérieure
1
9
5
11
3
8
7
6
4
10
2
15
18
12
14
21
22
13
27
17
16
19
24
23
20
25
26
Face arrière/inférieure
