13

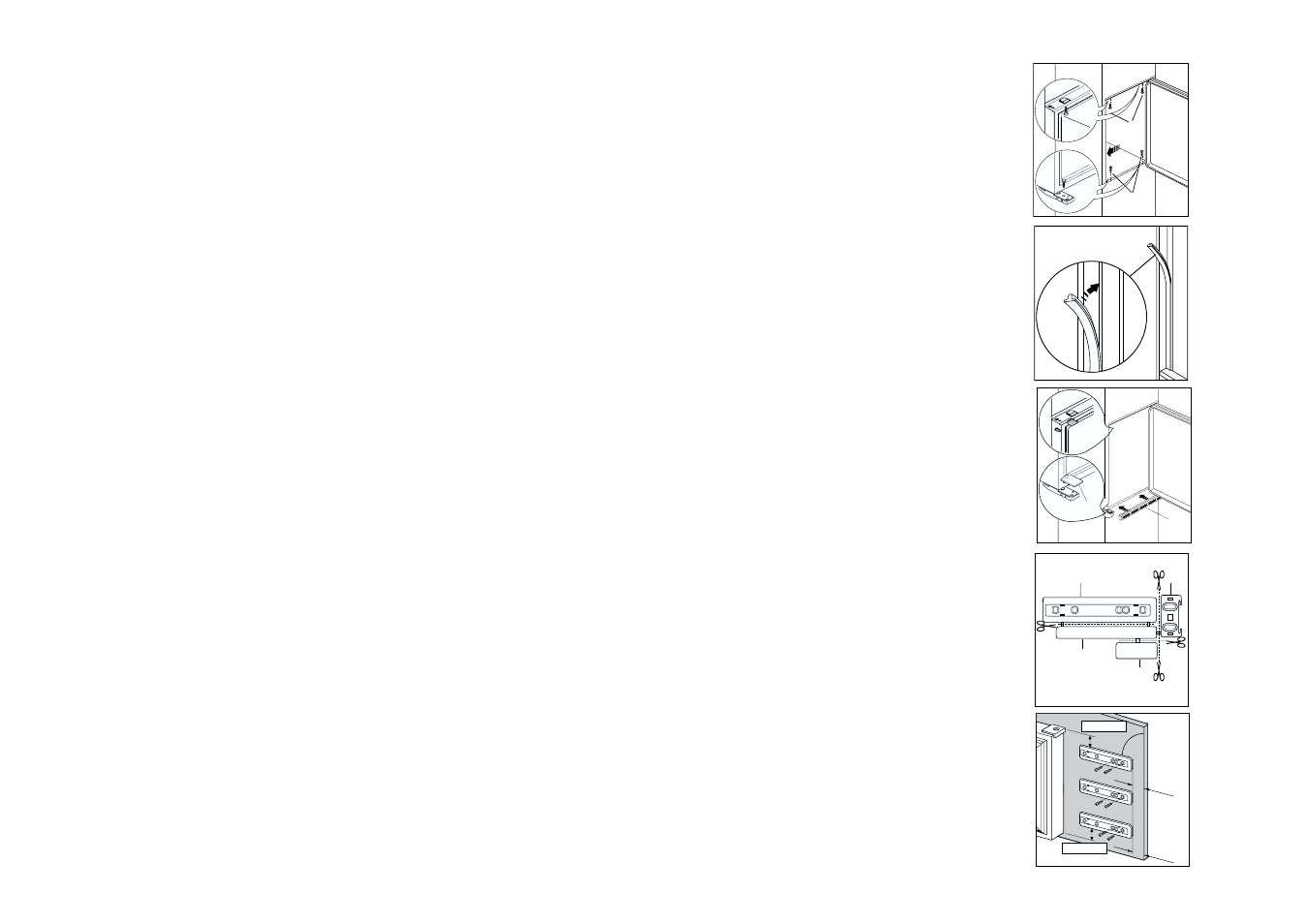

Appliquez les caches (C-D) sur les ailettes des
butées et dans les trous des charnières.
Appliquez la grille d’aération (B) et le couvre-
charnière (E).
B
E
C
D
PR266
Ha Hb
Hc
Hd
Séparer les pièces Ha, Hb, Hc, Hd comme l’indique
de la figure.
Poser la glissière (Ha) sur la partie interne de la
porte du meuble comme l’indique la figure et
marquer la position des trous externes. Après avoir
pratiqué les trous, fixer la glissière avec les vis
fournies.
21 mm
ca. 50 mm
90°
ca. 50 mm
21 mm
I
P
Fixez l’appareil à l’aide des 4 vis livrées à cet effet.
(I = courtes) ( P = longues)
Appliquez le joint à pression, entre l’appareil et le
meuble.
D724
