2 / INSTALLATION DE VOTRE LAVE-VAISSELLE FR
,
, 4
,
Fig. 10

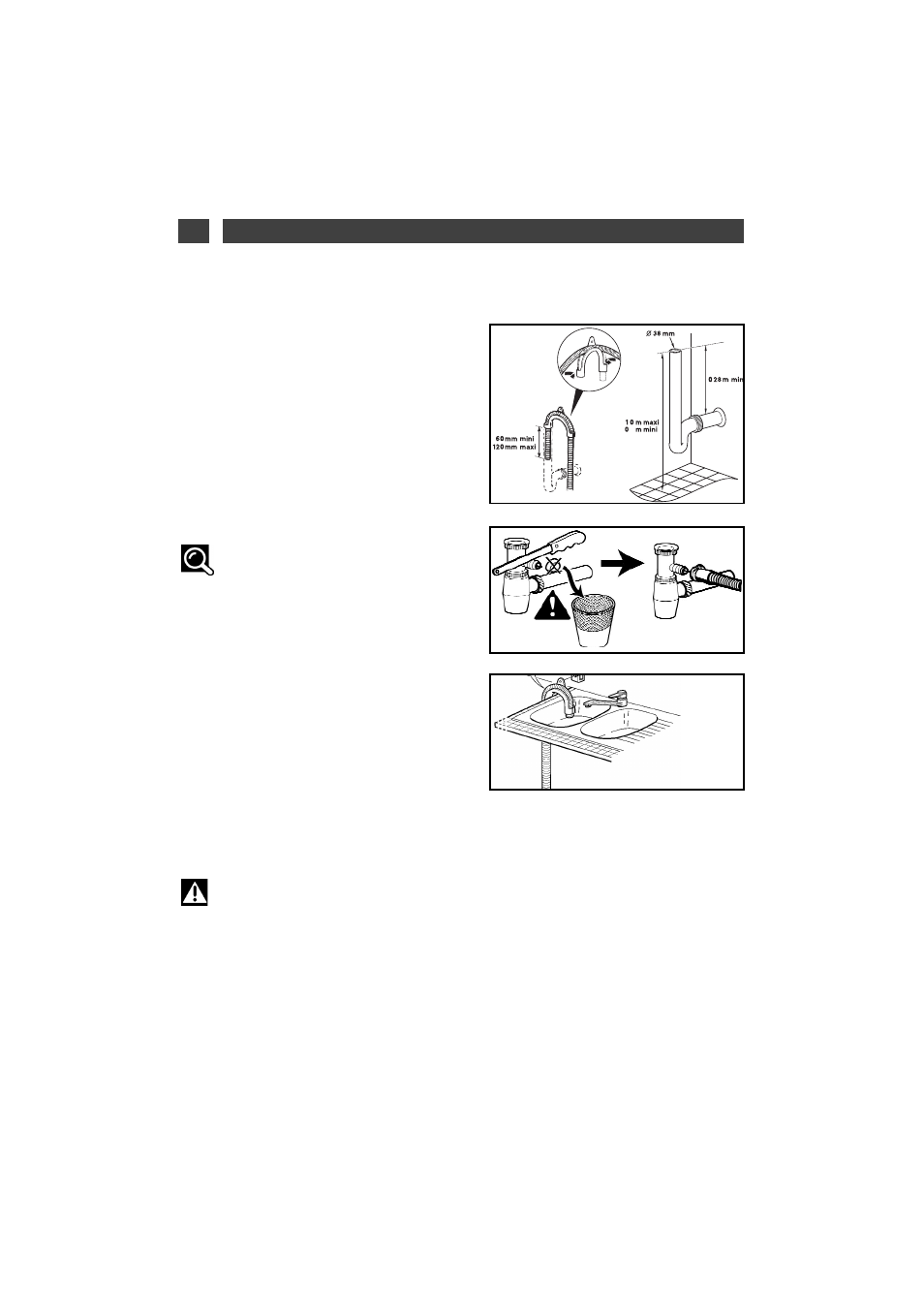

• EVACUATION DES EAUX USEES
Fig. 11
Fig. 12
Vous pouvez raccorder l’extrémité du tuyau
d’évacuation soit :
- Sur un siphon ventilé (Fig. 10).
- Sur un siphon d’évier (Fig. 10).
- Sur le rebord de l’évier en utilisant une crosse
en plastique spéciale prévue à cet effet (fournie
selon modèle) (Fig. 12).
Lors d’un raccordement sur un siphon, vous
devez retirer l’obturateur du siphon. Emmanchez
ensuite l’embout caoutchouc à fond. Si néces-
saire, ajoutez un collier de serrage (Fig. 11).
Conseil :
Veillez à bien maintenir le tuyau de
vidange au moyen d’un lien afin d’éviter toute
inondation.
Le branchement pour l’évacuation doit se trou-
ver à une hauteur comprise entre 0,28 m (mini-
mum) et 1 m (maximum) du sol (Fig. 10).
La longueur standard du tuyau de vidange est
de 1.50 m. Vous pouvez si nécessaire augmen-
ter la longueur de votre tuyau de vidange (3 m
maximum). Dans ce cas vérifiez que la vidange
est correcte. Le tuyau doit reposer au sol et ne
monter à la verticale qu’à proximité du système
de vidange.
Pour les appareils installés en colonne le sys-
tème de vidange ne doit pas dépasser le dessus
de l’appareil.
Important :
Lors de la mise en place du tuyau, tirez
progressivement afin de ne pas le plier. ((F Fiig g.. 9 9))
Evitez toute pliure ou étranglement du tuyau
qui pourrait empêcher ou ralentir l’écoulement
de l’eau.
