Utilisation du panneau de commande
3
Appuyez sur Z.
4
Appuyez sur U ou V jusqu'à ce que >>M 12345 3 apparaisse.
5
Appuyez sur [OK]. 00000 ou 0 sera affiché pour chaque valeur et le
curseur (_) clignotera sous la valeur H.
6
Dans la mire de correction de l'enregistrement couleur imprimée à la
section Imprimer mire d'enregistrement ci-dessus, notez les valeurs
des sections dans les mires H et V du magenta où les lignes
coïncident le plus pour former une seule ligne droite. Dans l'exemple
de gauche, la valeur serait B.
7
Appuyez sur U ou V jusqu'à ce que la valeur apparaisse.
8
Utilisez les touches Y et Z pour déplacer le curseur vers la droite et
la gauche. Effectuez la même opération que pour la valeur H afin de
déterminer les valeurs V dans la mire de correction de
l'enregistrement couleur et sélectionnez également ces valeurs sur le
panneau de commande.
9
Appuyez sur [OK]. OK? et chacune des valeurs saisies s'affichent. Si
les valeurs affichées sont correctes, appuyez sur [OK]. Les réglages
pour le magenta sont terminés.
Passez à présent aux réglages pour le cyan et le jaune.
C 12345 3 (Régler cyan) et Y 12345 3 (Régler jaune)
Ces options effectuent des corrections détaillées de l'enregistrement pour
le cyan (bleu) et le jaune.
10
Après avoir terminé les réglages pour le magenta à l'étape 9 ci-
dessus, appuyez sur la touche V. >>C 12345 3 et >>Y 12345 3
s'affichent. Comme pour le magenta, notez les valeurs pour le cyan
et le jaune dans la mire de correction de l'enregistrement couleur.
11
Lorsque vous avez terminé les réglages pour les trois couleurs,
appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.
La correction détaillée de l'enregistrement couleur est terminée.
IMPORTANT Si le problème d'impression couleur décalée persiste
encore après avoir corrigé l'enregistrement couleur, appelez votre
technicien.

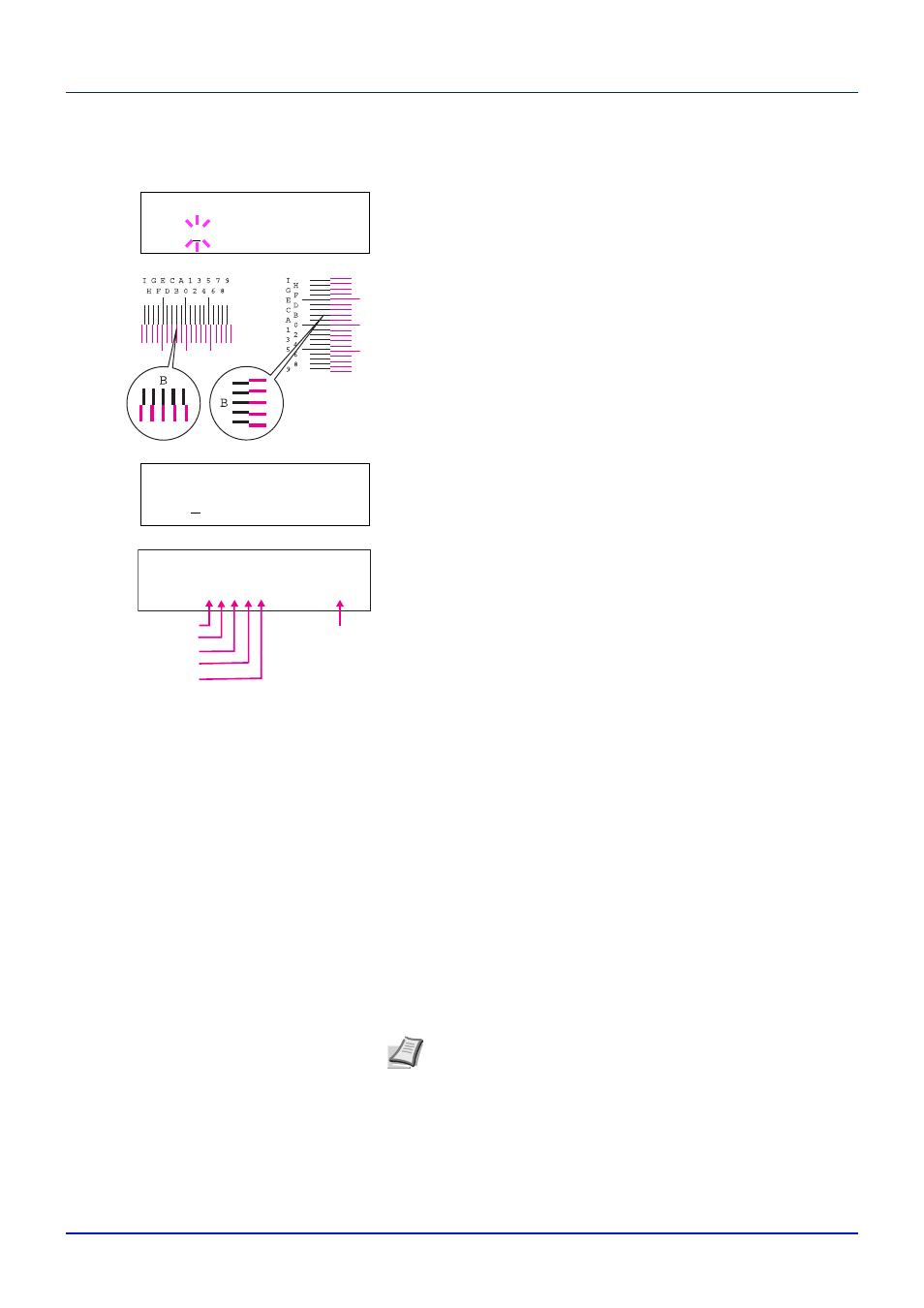

>>M 12345 3
MH=00000 MV=0
>>M 12345 3
MH=B0000 MV=0
M H = 0 0 0 0 0 M V = 0
> > M 1 2 3 4 5 3
MH-1
MH-2
MH-3
MH-4
MH-5
MV-3
Remarque Pour la vérifier, vous pouvez imprimer à nouveau la
mire de correction de l'enregistrement couleur. Si la section où les
lignes coïncident le plus pour former une seul ligne droite n'est
pas à 0, effectuez à nouveau le réglage à partir de l'étape 4 ci-
dessus.
