1. Montage
L’attelage est prêt à fonctionner dans l’état livré.
Les dispositions afférentes au montage sont à observer (UVV 3.2 pour
véhicules agricoles et forestiers)
x Contrôle de l’arrêt dans le cadre d’attelage
x Introduire l’attelage d’en haut dans le guidage
x Attention: tenir l’attelage fermement!
x Tourner vers le haut le levier à main (H) de la came et le presser
vers la gauche: les boulons d’arrêt (A) se déplacent vers l’intérieur

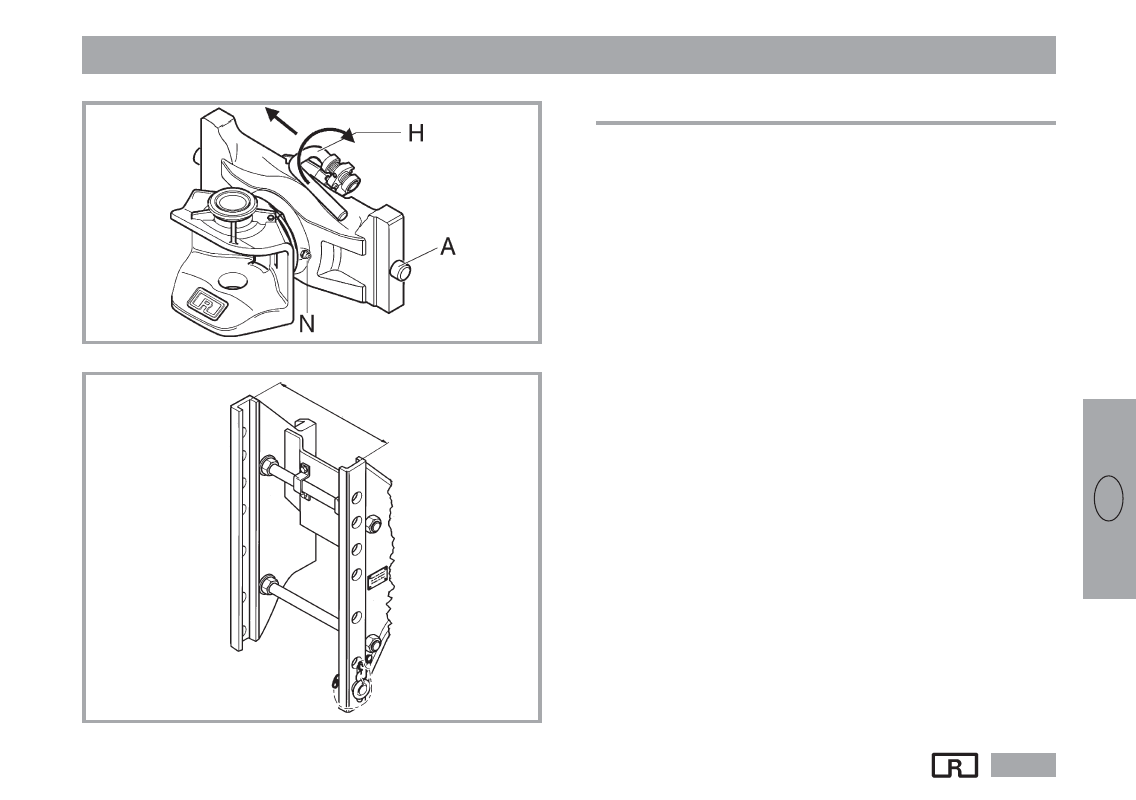

(voir ill. 1)
x Placer l’attelage à la hauteur voulue dans le cadre d’attelage
x Maintenir l’attelage en suspension et tourner simultanément le
levier à main (H) de nouveau vers la droite pour aider l’encliquetage
x Lâcher le levier à main dans la position appuyée (voir ill. 1)
Contrôle:
Le levier à main (H) ne doit pas pouvoir être pressé vers la
gauche de plus de 4 mm environ dans la position arrêtée.
Attention:
Ne pas se servir de moyens auxiliaires pour le réglage en
hauteur et éviter des à-coups sur la came:
risque d’endommagement!
Attention: N’utiliser que des pivots d’emboîtement à une main de
ROCKINGER et des pivots Fendt selon homologation!
Une non-observation rend l’homologation caduque
