1 1.. M Mo on ntta ag ge e R RO O i i 8 81 10 0 B B
1. Montage
L'attelage est prêt à fonctionner dans l'état livré.
– Les dispositions afférentes au montage sont à observer
– Dispositions du fabricant du véhicule
– Espace libre pour la rotation axiale de la tête d'attelage
x Monter le palier de fixation sur la traverse
x Fixation à l'aide de 4 boulons six pans DIN 931
810 B 30: M 14, qualité 8,8 – couple de serrage environ 135 Nm
810 B 40: M 16, qualité 8,8 – couple de serrage environ 210 Nm
810 B 40: M 20, qualité 8,8 – couple de serrage environ. 410 Nm
et de boulons de bloquage qualité 8
Observation: Veuillez tenir compte des qualités de boulons et
d'écrous le cas échéant divergentes du fabricant du véhicule par
rapport aux indications ci-dessus!
Attention: N'utilisez que des pivots d'emboîtement à une main
ROCKINGER et des pivots Fendt selon ABG!
Une non-observation entraîne l'extinction de l'homologation
du type.

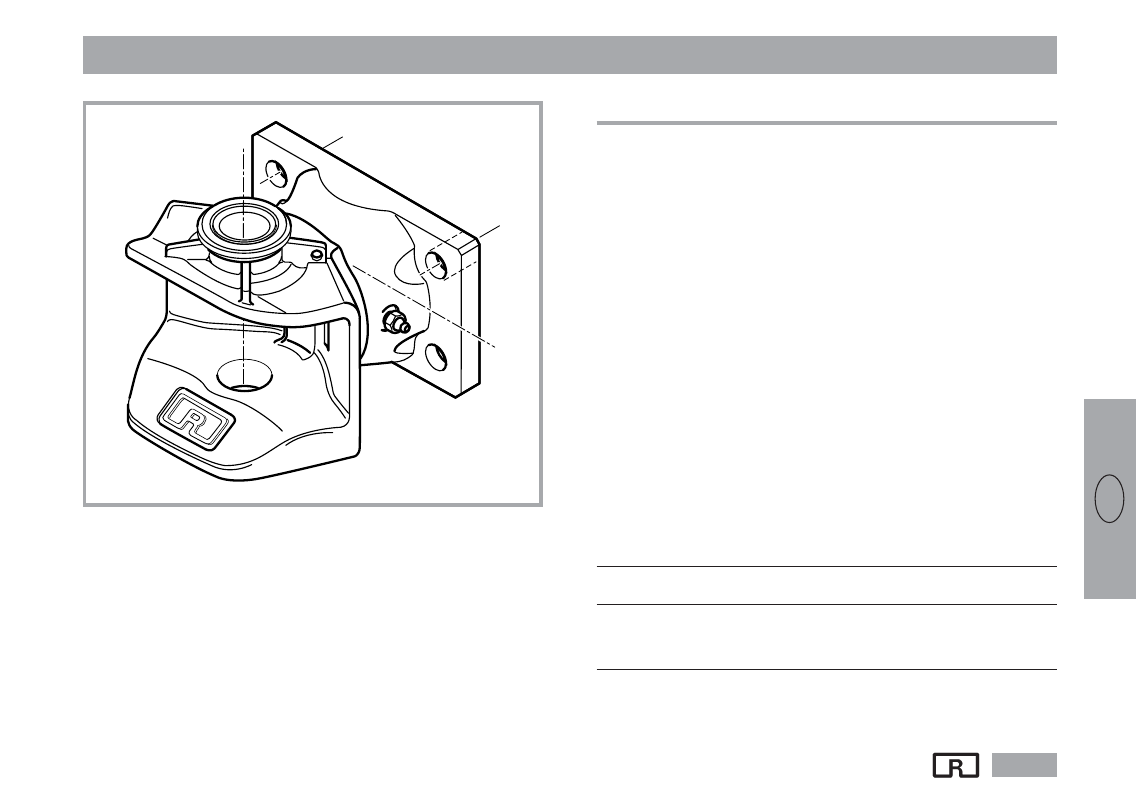

Ill. 1
Réf.art.
850/860/873... Taille des
boulons Entraxe Couple
de serrage Jeu de vis
ROCKINGER réf.
...B 30 120 x 55 M 14 180 Nm 58095
...B 40 140 x 80 M 16 210 Nm 58096
...B 50 160 x 100 M 20 410 Nm 58097
