MVVS 45 IFS - Manuel

Installation et mise en route ICU-S & ICU-P version 2.0

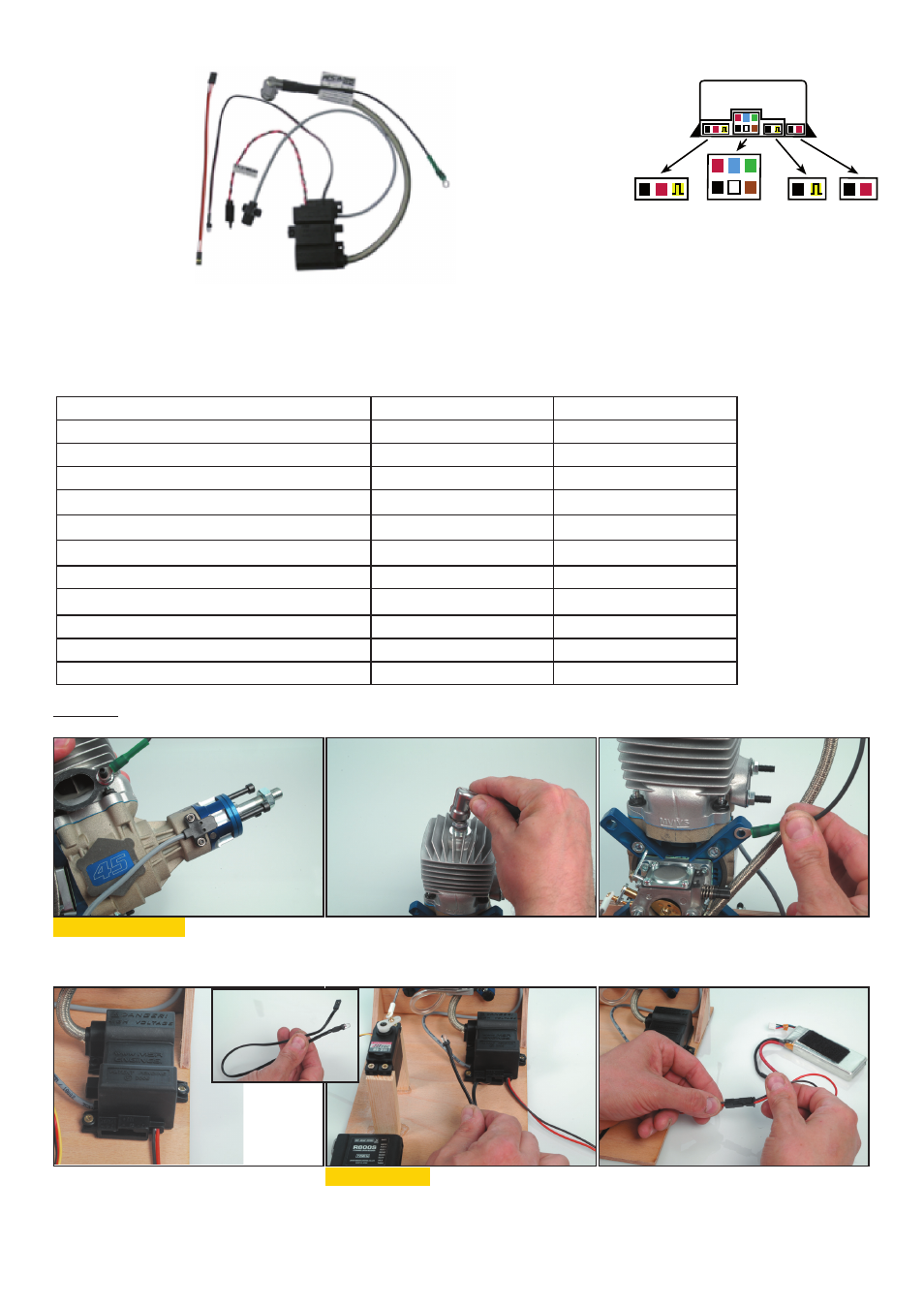

Le set contient:
- le boîtier d’allumage,
- la LED,
- le câble de programmation
- le cavalier
- la notice d’utilisation.
Connections de gauche à droite:
- servo,
- LED et communication série,
- programmation,
- alimentation (accu)
Si vous avez besoin de plus
d’information sur le port série,
veuillez nous consulter.
Fonctions de base:
- contrôle automatique du starter «easy-start»,
- deux courbes d’allumages préprogrammées pour échappements «courts» et «longs»,
- une courbe d’allumage programmable,
- mode veille après 90 sec d’inactivité moteur,
-avec ou san test accu (pour accusLiPo ou Li-Ion)
- signalisation état de charge accu (ne fonctionne pas si l’accu présente une tension inférieure à 6,5V en version S ou inférieure à 9,5V version P,
- l’allumage se coupe si le moteur démarre à l’envers.
Important:
Si vous ne souhaitez pas contrôler le starter manuellement, faire la première étape puis aller à la page suivante, sinon suivre les deux étapes suivantes.
L’inversion des pôlarités sur les câbles d’alimentation détruira l’allumage!!
Ne jamais utiliser l’allumage avec le capuchon déconnecté de la bougie!!!!
Avant le premier vol, faire un essai de portée moteur tournant et contrôler qu’il n’y a pas d’interférence !!!
PREMIERE ETAPE:
-Visser le senseur sur le moteur,
- passer la spirale plastique sur le câble haute
tension,
- connecter le capuchon sur la bougie,
- Fixer la masse sous un écrou de fixation du
moteur,
- fixer le module d’allumage dans
l’avion.
SECONDE ETAPE:
- connecter la LED sur le bôitier d’allumage
DEMARRER:
- connecter l’accu sur le bôitier d’allumage.
Données techniques ICU-S (STANDARD) ICU-P (PROFESSIONAL)
Poids 155 g 155 g
Alimentation 2x LiIo / LiPo ou 6x NiCd / NiMh 3x LiIo / LiPo ou 9x NiCd / NiMh
Tension mini de l’accu 6.5 V 9.5 V
Mode veille après 90 sec d’inactivité moteur
Etat de la tension accu
L’allumage est coupé si le moteur démarre à l’envers
Autoriser/Annuler le test accu
oui oui
Possibilité de programmer la courbe d’avance oui oui
Point de pré-allumage 5° 5°
Position de l’aimant 240°/120° 240°/120°
Capacité mini de l’accu 600 mAh 1000 mAh
SERVO LED
SERIE
PROGRAMMATION
ALIMENTATION
- +
- +
- -
+ LED
Tx Rx
CLK
-
+ LED
Tx Rx
CLK -
- +
- +
