MEDC XB15 Manuel d'utilisation
Page 9

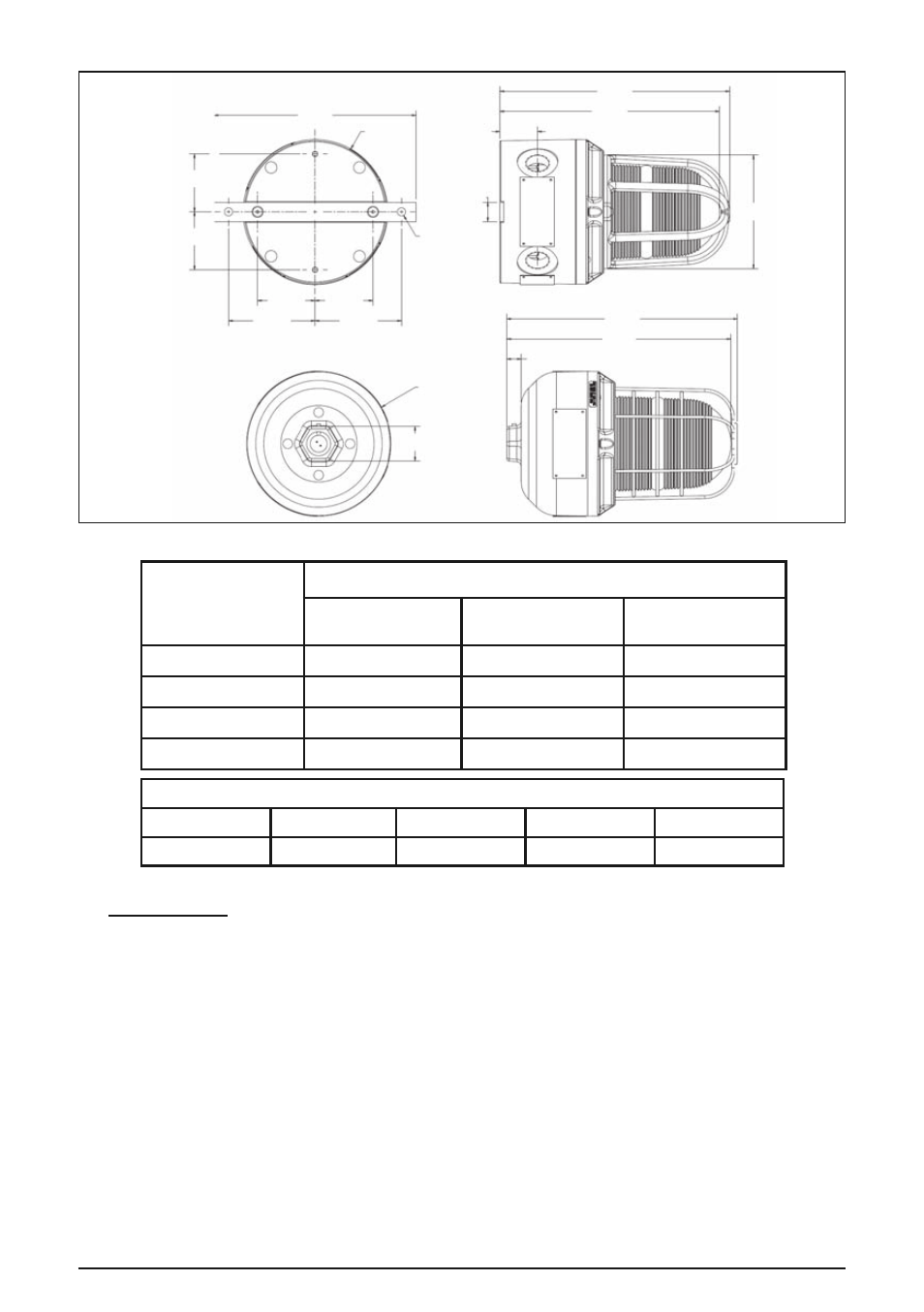

AMÉNAGEMENT GÉNÉRAL
Puissances de sortie du tube
4.0 MAINTENANCE
Pendant toute durée de vie de l’appareil, il devrait exiger peu ou pas de maintenance. Il sera résistant à
la plupart des acides, des alcalis et des produits chimiques et est aussi résistant aux acides et aux alkalis
concentrés que la plupart des produits en métal.
Cependant, si des conditions environnementales anormales ou inhabituelles surviennent à cause de
dommages ou d'accident à l'usine, etc., une inspection visuelle est recommandée.
Si l'appareil nécessite un nettoyage, nettoyer seulement l'extérieur avec un chiffon humide pour éviter
l'accumulation de charge électrostatique.
Le remplacement du tube au xénon (voir ci-dessous) peut être effectué par le personnel compétent sur le
site. Les autres réparations devraient être effectuées par le retour de l'appareil à MEDC ou par un
réparateur agréé d'équipement Ex.
En cas de défaillance de l’appareil, il peut alors être réparé par MEDC. Toutes les pièces peuvent être remplacées.
Si vous avez acquis une quantité importante d'appareils, nous recommandons que des appareils de
rechange soient également disponibles. Veuillez discuter de vos exigences avec les ingénieurs
technico-commerciaux de MEDC.
Ø
4-41/64po
Ø
118mm
9-13/32po
240mm
9-11/64po
233mm
Ø
5-29/32po
Ø
150mm
1-7/16po A/F
36mm A/F
3-35/64po
90mm
2-23/64po
60mm
2-23/64po
60mm
3-35/64po
90mm
19/32po
15mm
VERSION À FIXATION DIRECTE (PROTECTEUR EN FONTE ILLUSTRÉ)
VERSION À FIXATION SUR TUYAU (PROTECTEUR DE FIL ILLUSTRÉ)
TROU DE
FIXATION
2-23/64po
60mm
2-23/64po
60mm
8-17/64po
210mm
Ø
5-29/32po
Ø
150mm
Ø
21/64po
Ø
8,5mm
2 POSITIONS
25/32po
20mm
1-17/32po
39mm
9-13/32po
239mm
9po
228,5mm
TENSION
PUISSANCE DE SORTIE DU TUBE (Cd)
AUCUN
PROTECTEUR
PROTECTEUR
DE FIL
PROTECTEUR
EN FONTE
24VCC
60
50
24
48VCC
50
45
20
RÉG. 120VCA
30
25
12
RÉG. 240VCA
30
25
12
FACTEURS DE MULTIPLICATION DES LENTILLES DE COULEUR
ROUGE
BLEU
VERT
ORANGE
JAUNE
0,2
0,27
0,24
0,36
0,65
