NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 3
MODIGLIANI page 12
Chapitre 3
Service technique – droits réservés à mcz spa
Reproduction interdite

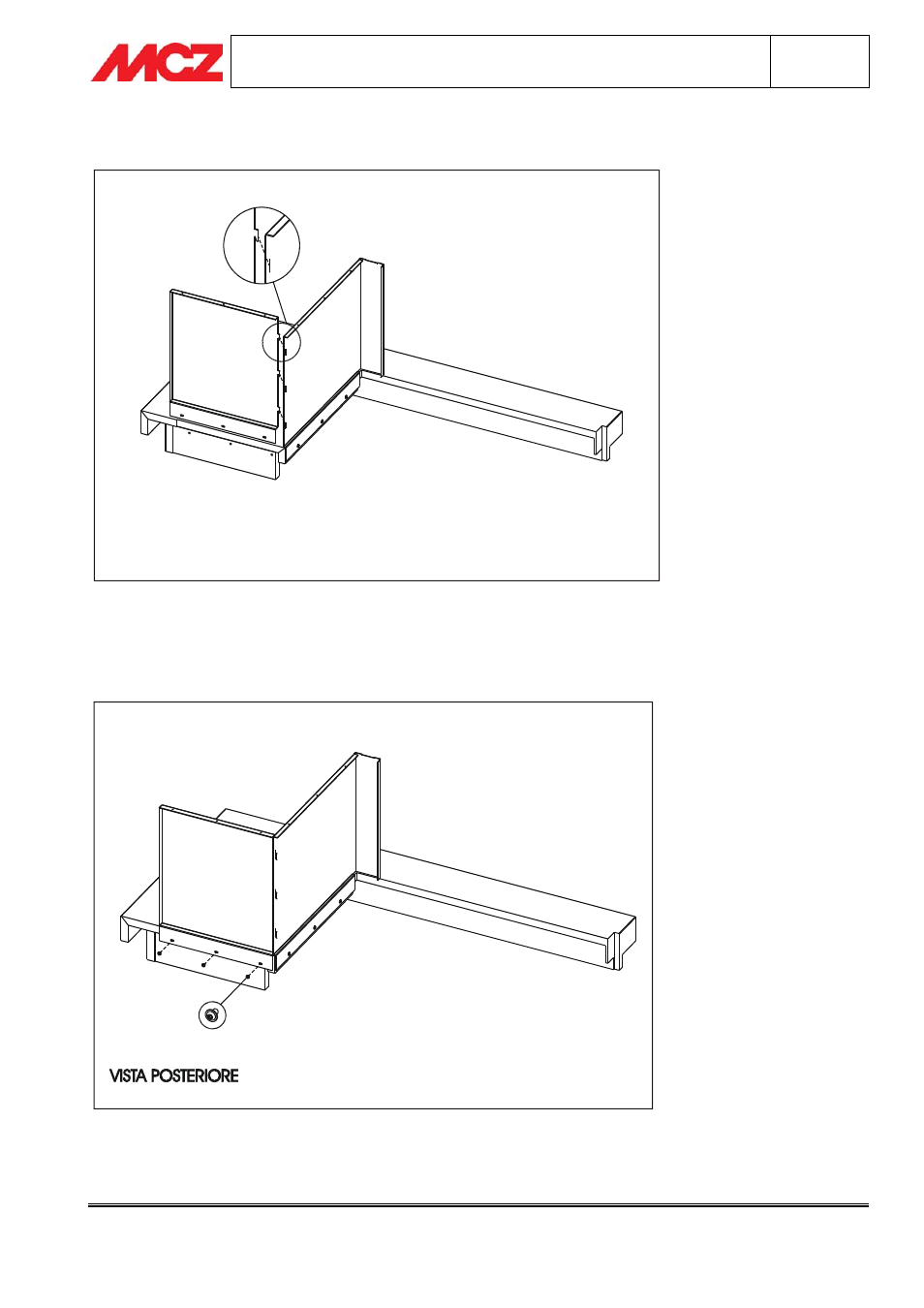

3.7. PHASE 6 – MONTAGE DU JAMBAGE DE LA PAROI (élément 3)
VISTA POSTERIORE
Assembler le Jambage de la Paroi (élément 3) au Jambage du Foyer fermé (élément 2) : approcher avec
attention les deux éléments afin d'éviter tout dommage (rayures) à la peinture surtout de l'élément 2.
Fixer le Jambage de la Paroi à la Dalle Foyère après avoir contrôlé que les éléments 2 et 3 soient parfaitement
encastrés.
Pour la fixation, utiliser n°3 Vis M5x16 Bombées a/bride.
