NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 3
GOYA
page
11
Chapitre 3
Service technique – droits réservés à mcz spa
Reproduction interdite
La partie de barre filetée qui dépasse de la paroi doit être de 6 mm (environ). La rondelle enlevée peut être
éliminée, tandis que l'écrou borgne DOIT être conservé.

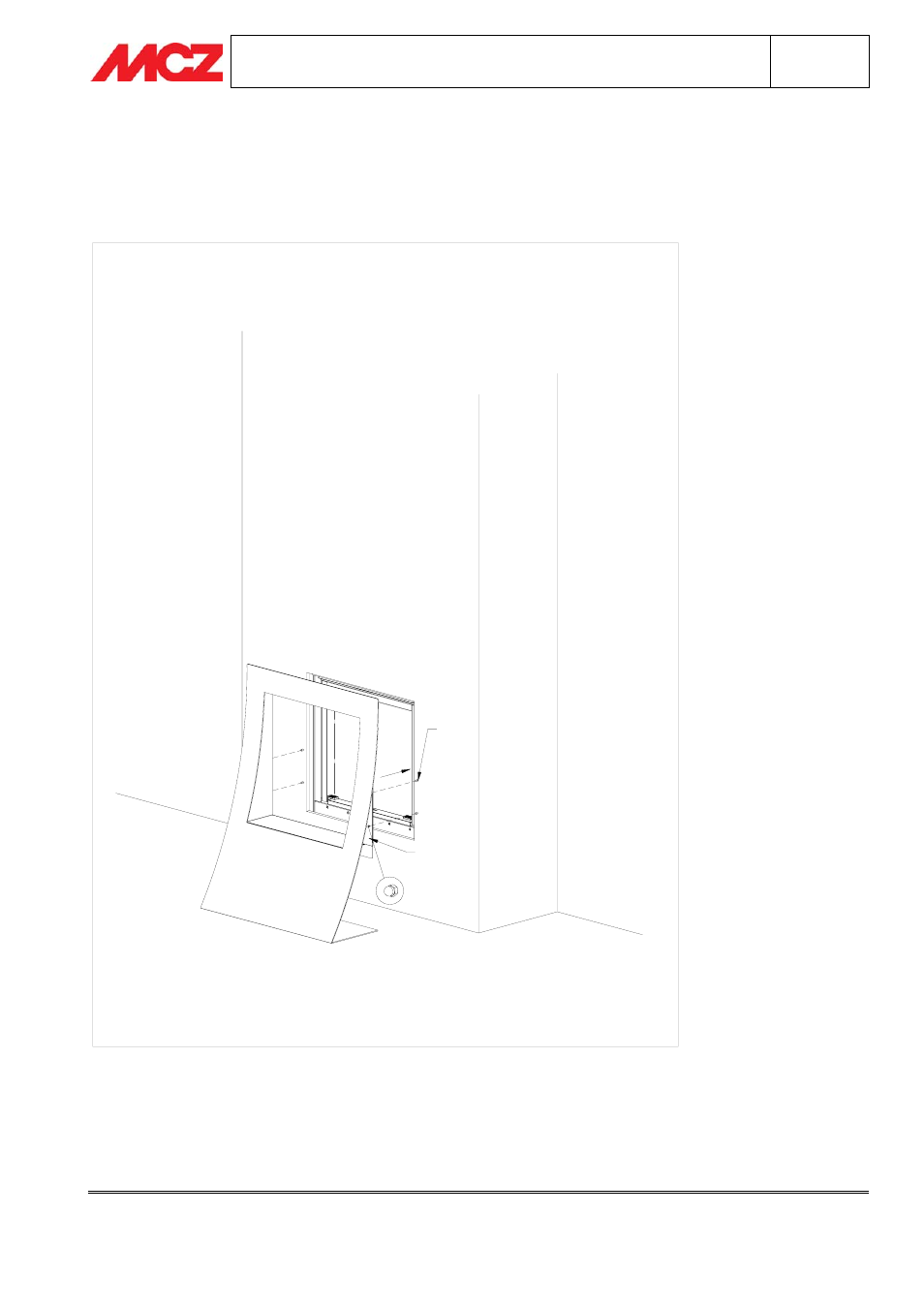

Monter l'encadrement Goya de manière à ce que la partie saillante des barres filetées entre dans les trous
présents dans les jambages latéraux de l'encadrement. Fixer l'habillage en utilisant les mêmes écrous borgnes
enlevés des chevilles d'ancrage à ailettes.
SPALLA
LATERALE
BARRA FILETT.
( 6 MM)
A fine montaggio la cornice Goya deve risultare in asse con il termocamino e con il piano fuoco a filo con la base
porta Forma Puro65 (vedi disegno) A la fin du montage, l'encadrement Goya doit être dans l'axe du foyer fermé
et de la dalle foyère, au ras de la base porte Forma Puro65 (voir dessin).
