3.6. PHASE 5 – PRÉPARATION DE LA PAROI D'ENCASTREMENT
Préparer la paroi d'encastrement en utilisant un matériau ignifuge (par exemple placoplâtre ignifuge) et au moins
n° 2 montants en acier nécessaires pour la fixation de l'encadrement en marbre (moyennant barres filetées
passantes et bloquées à l'arrière avec écrou-contre-écrou).

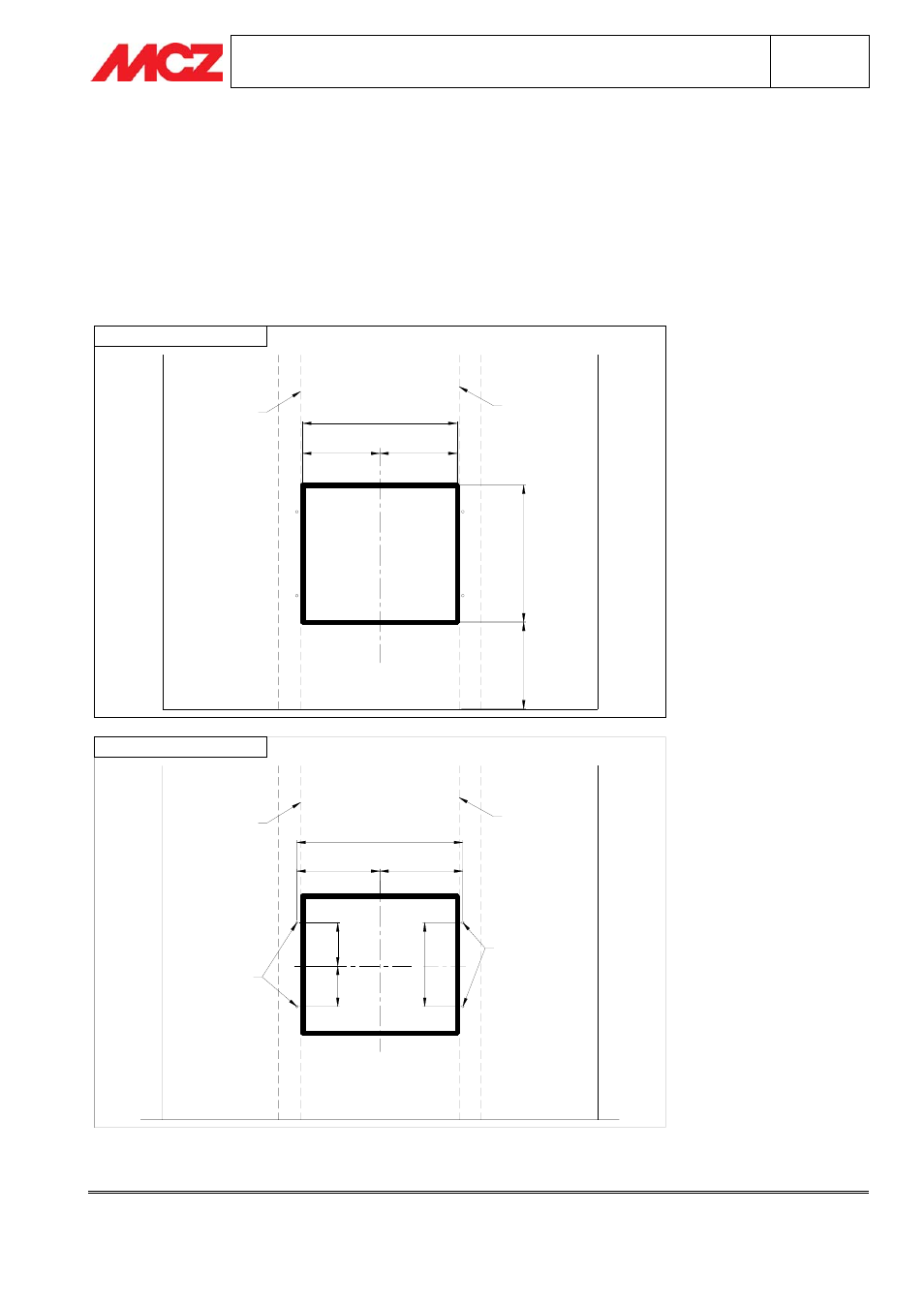

Prévoir une ouverture de 710X630 mm de dimensions à la distance souhaitée du sol (en fonction de la hauteur
du Forma Puro65) et n°4 trous dans les positions indiquées sur le dessin. Compléter la paroi avec les montants
disposés au ras de l'ouverture, dans le sens vertical ou dans tous les cas à hauteur des n°4 trous (pour plus de
sécurité il est conseillé d'utiliser un double montant par position).
763
FORO PER
BARRA
FILETTATA
=
=
MONTANTE
MONTANTE
PAVIMENTO
MONTANTE
PAVIMENTO
MONTANTE
710
=
=
VARIAB
ILE
630
38
6
FORO PER
BARRA
FILETTATA
SCHEMA POSIZIONE FORI
PARETE D'INCASSO
20
0
18
6
Positionner la paroi avec l'ouverture dans le même axe que le foyer fermé et au ras des Jambages, Profil
Inférieur et profil Supérieur.
