5-DÉMONTAGE DES PANNEAUX
DÉMONTAGE DU REVÊTEMENT LATÉRAL
Après avoir enlevé le panneau frontal et le panneau postérieur, il est possible, en cas de besoin, d’enlever les panneaux latéraux « B ».
• Enlever la vis supérieure «x» (fig.5)
• enlever la vis « y» à l’arrière, en bas du poêle (fig.6)
• enlever la vis «z» (fig.7)
• retirer alors le panneau «B » en le déplaçant légèrement en avant (1) et ensuite vers l’extérieur (2) et le mettre en sécurité pour éviter
de l’endommager (fig.8).
Utiliser le même système pour l’autre côté.

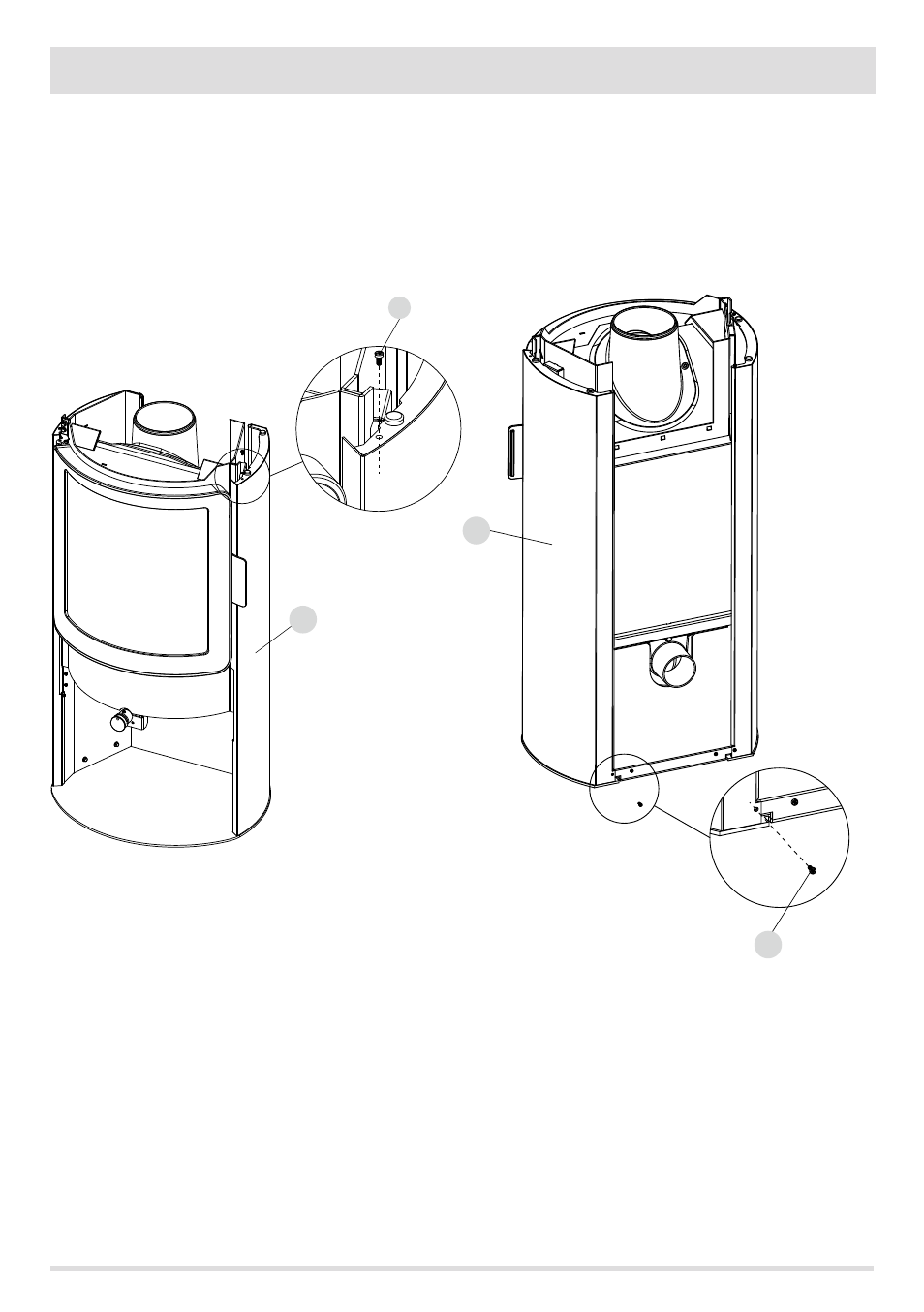

FIG. 5 - PANNEAU LATÉRAL - VIS SUPÉRIEUR « X » FIG. 6 - PANNEAU LATÉRAL - VIS POSTÉRIEURE « Y »
