MCZ Athos HYDRO 14 kW - Manuel (Page 66)

POÊLE À GRANULÉS DE BOIS (PELLETS) Chapitre 7
MANUEL D'INSTALLATION ET D'EMPLOI page 66
Schémas électriques et piéces détachées Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

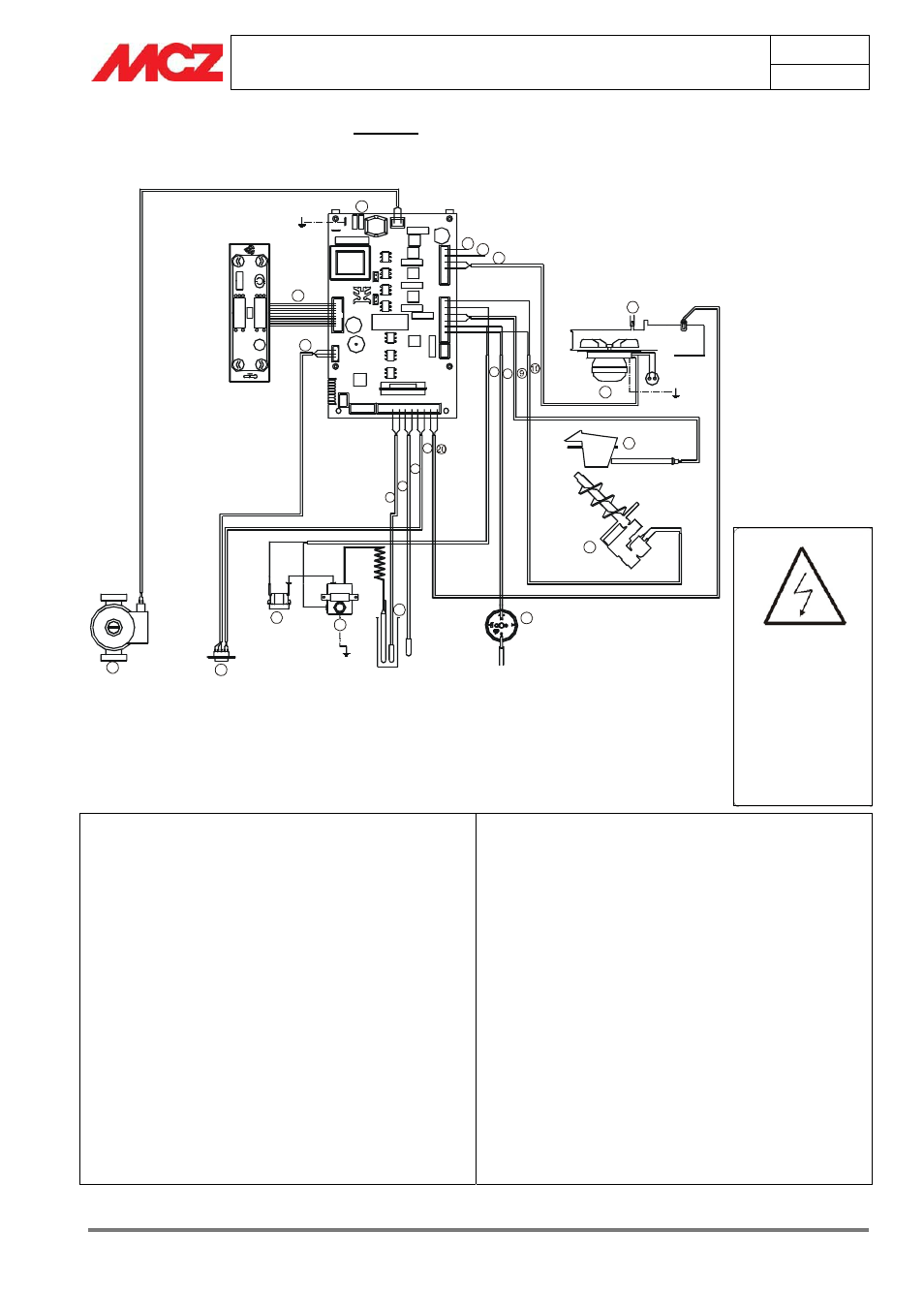

7.3. SCHÉMA ÉLECTRIQUE ATHOS Hydro sans KIT EAU SANITAIRE
1
2
3
4
5
6
7 8
11
12
9
14
8
17
16
18
19
21
15
22
23 13
1. PUPITRE
2. PROGRAMMATION
3. FICHE MÈRE
4. NEUTRE
5. 230V CA
6. PHASE
7. DISPOSITIF DE SÉCURITÉ À
RÉARMEMENT PELLETS
8. PRESSOSTAT
9. BOUGIE
10. VIS SANS FIN
11. SONDE FUMÉES
12. VENTILATEUR FUMÉES
13. POMPE
14. MOTORÉDUCTEUR
15. SONDES DE TEMPÉRATURE
16. SONDE H2O
17. SONDE D'AMBIANCE
18. THERMOSTAT EXTERNE
19. BLEU -
20. SONDE FUMÉES ROUGE +
21. THERMOSTAT À BULBE
22. KLIXON
23. CONNECTEUR SÉRIEL
Câbles
electriques sous
tension
Débrancher le
cordon
d’alimentation
230V avant
d’effectuer toute
opération sur les
fiches
