POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 3
MANUEL D’INSTALLATION ET MODE D’EMPLOI Page
25
Installation et montage Service technique – Tous droits réservés Sté MCZ SPA – Reproduction interdite
FR
AN
C
A
IS

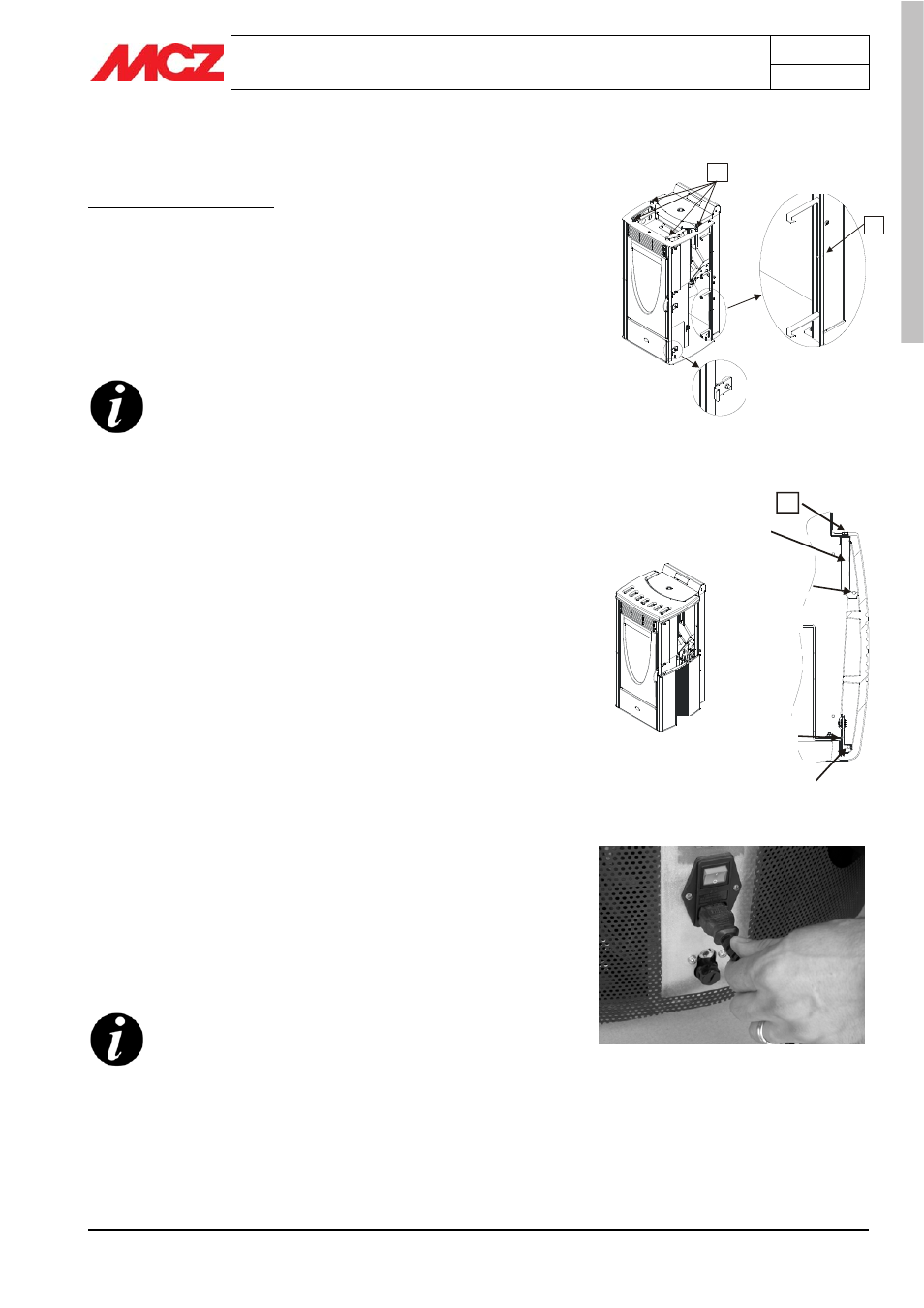

3.3. MONTAGE DE L’HABILLAGE EN CÉRAMIQUE
DU MODÈLE OMEGA-PLANET.
UN COUP D’ŒIL AU POÊLE
Sur la partie antérieure du poêle se trouvent les pattes de fixations
(A) réglables en profondeur et en largeur (deux par carreau) La
position dans laquelle elles sont fixées devrait être la position correcte.
Sur la partie postérieure du poêle se trouvent les pattes de fixations
(B) liées provisoirement au cadre du poêle. Desserrer la vis (Z) qui les
bloque (sans l’enlever complètement) de façon à pouvoir les déplacer
horizontalement.
LE MONTAGE DES CARREAUX EN CÉRAMIQUE DOIT
TOUJOURS COMMENCER A PARTIR DU BAS.
Prendre l’un des carreaux en céramique de la confection (avec les tiges
pré-montées), se placer sur le côté du poêle et insérer le carreau par
devant de telle sorte que les fixations (A) aillent buter contre la tige
antérieure.
Poser postérieurement le carreau sur le cadre du poêle, pendre la
fixation postérieure (B) et, en se servant de sa vis pour la saisir, faire
en sorte que les extrémités en crochet aillent s’enclencher sur la tige
postérieure du carreau.
Contrôler que la position est correcte et bloquer les vis à fond.
Répéter la procédure pour tous les autres carreaux en céramique.
Monter le dessus du poêle en dernier, en le posant sur les quatre petits
pieds de caoutchouc (K). En exerçant des pressions entrecroisées avec
les doigts, contrôler que le dessus du poêle est dans une position stable
; après avoir déterminé l’endroit éventuellement à niveler, agir sur le
petit pied de caoutchouc ou sur la rondelle correspondante située au-
dessous.
3.4. BRANCHEMENT ÉLECTRIQUE
Brancher le câble d’alimentation d’abord à l’arrière du poêle puis à la
prise électrique murale. (Fig. 15)
L’interrupteur général situé au dos du poêle ne doit être utilisé que
pour allumer le poêle. Autrement, il est conseillé de le laisser en
position “Arrêt” (“O”).
Lorsque le poêle n’est pas utilisé, il est préférable de
débrancher le câble d’alimentation.
K
Z
Aggancio B
Aggancio A
Aggancio A
Aggancio B
Perno anteriore
ceramica
Z
Perno
posteriore
ceramica
Crochet B
Crochet B
Crochet A
Pivot
postérieur
en
céramique
Pivot antérieur en
céramique
Crochet A
