28
6 -INSTALLATION ET MONTAGE
MONTAGE DES PANNEAUX LATÉRAUX EN PIERRE SERPENTINE
Le produit est livré avec les panneaux en pierre serpentine emballés à part, donc avant de procéder avec l’assemblage il faut d’abord tout
désemballer.

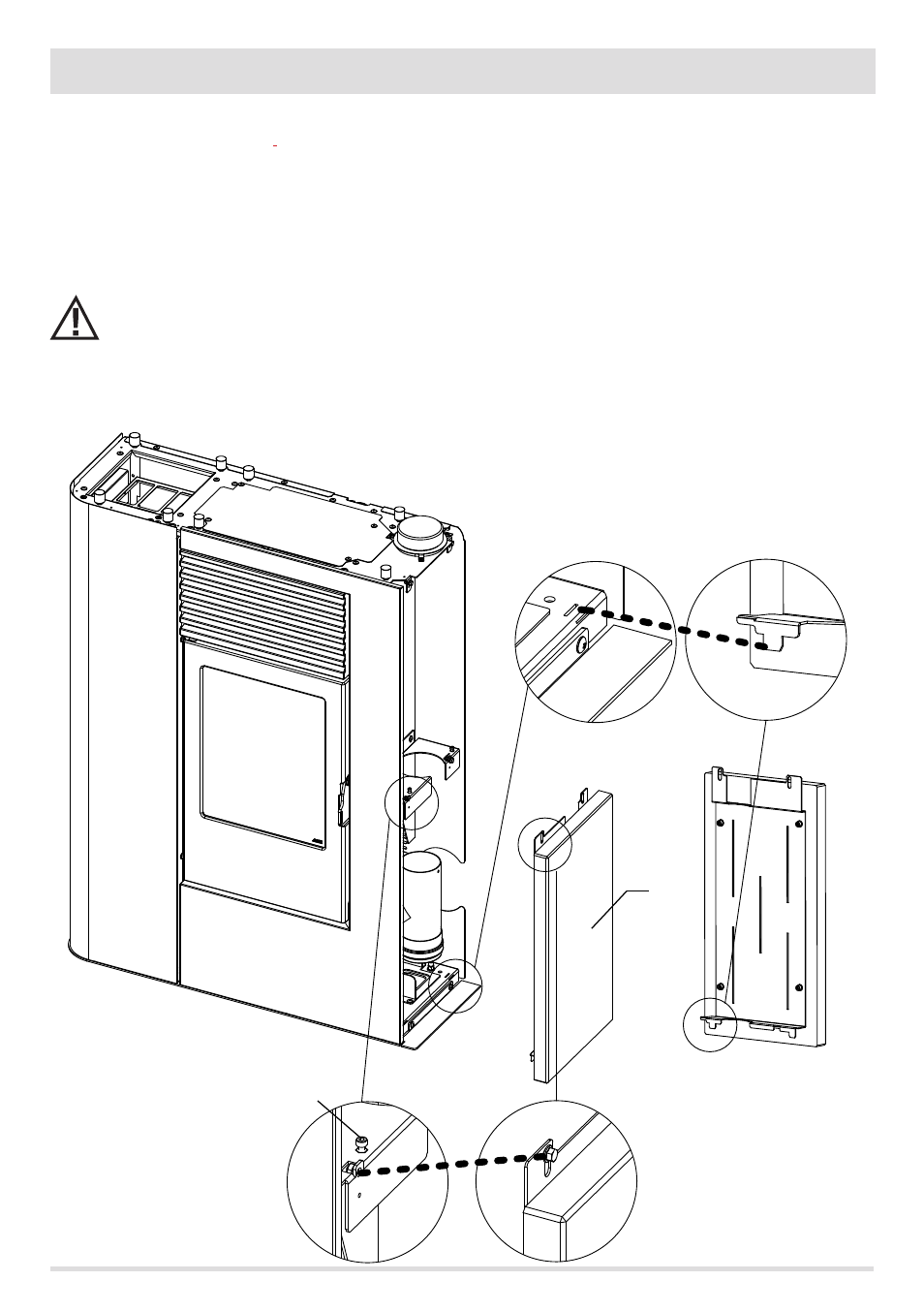

Pour monter les panneaux, veuillez procéder selon la séquence indiquée :
• Prendre le panneau A faire entrer les languettes “b” présentes en bas du panneau en pierre dans les trous de la structure du poêle;
ensuite, avec les vis et les écrous - pos.c - fournies, fixer le panneau sur la structure (deux vis en haut).
IMPORTANT !
Les panneaux en pierre serpentine «A» et «B» ne sont pas interchangeables ; le panneau «A» va seulement dans la partie
inférieure tandis que le panneau «B» seulement dans la partie supérieure. Il est possible d’identifier les panneaux car le
panneau à monter sous «A», dans la partie supérieure, possède deux ailettes qui dépassent de la pierre serpentine alors que
les ailettes du panneau supérieur «B» se trouvent au ras de la pierre serpentine. (voir image page suivante).
