IMPORTANT !
AVANT L'INSTALLATION S'ASSURER QUE LES DEMI-
PLAQUES SITUÉES SOUS LA SOLE DU FOYER FERMÉ
N'ONT PAS ÉTÉ ENLEVÉES.
AU CAS OÙ LES DEMI-PLAQUES AURAIENT ÉTÉ
ENLEVÉES (VOIR PAGE 25), IL EST NÉCESSAIRE DE
LES REMONTER OU DE REFERMER LES OUVERTURES
AVEC DES PLAQUES EN ACIER.
2.2.1. Kit de ventilation forcée 480-620 m
3 /h
Pour le montage du kit de ventilation forcée de 480-620 m 3 /h il faut
procéder comme suit :
• Soulever la porte du foyer
• Enlever la grille en fonte, le tiroir à cendres et les deux demi-
plans en réfractaire blanc (Alutec®)
• Dévisser les vis auto-taraudeuses B et retirer le fond
hermétique C (figure 10)
• Insérer le kit électro-ventilateur 480 ou 620 mc/h avec la bride
d'accrochage orienté comme à la figure 11, de manière à ce
que les deux emboîtements de la bride s'encastrent dans les
fentes Z prévues à cet effet du pied arrière.
• Soulever le bloc ventilateur comme sur figure 11 de manière à
faire correspondre les trous de la bride avec ceux ddu fond du
foyer fermé.
• Bloquer le tout en vissant les deux vis A, de par dessus le fond,
de manière à fixer le ventilateur 480-620 m 3 /h à la structure
(figure 10).
• Avant de remonter le fond hermétique C dans son logement,
effectuer les branchements électriques comme illustré au
paragraphe suivant.
• Une fois effectués les branchements électriques, replacer le
fond hermétique C et le bloquer moyennant les vis auto-
taraudeuses B (figure 10)
S'assurer que le fond amovible C soit hermétique et
que les joints montés sur le fond soient intacts.
2.2.2. Kit de ventilation forcée 180 m
3 /h (Uniquement B70)
Pour le montage du kit de ventilation forcée de 180 m 3 /h il faut
procéder comme suit :
• Soulever la porte du foyer
• Enlever la grille en fonte, le tiroir à cendres et les deux demi-
plans en réfractaire blanc (Alutec®)
• Dévisser les vis auto-taraudeuses B et retirer le fond hermétique
C (figure 12)
• Insérer les ventilateurs de 180 m 3 /h, orientés comme sur figure
13, de manière à ce que l'emboîtement présent sur la bride du
ventilateur s'encastre dans la fente prévue à cet effet et présente
sur la structure du foyer fermé (figure13).

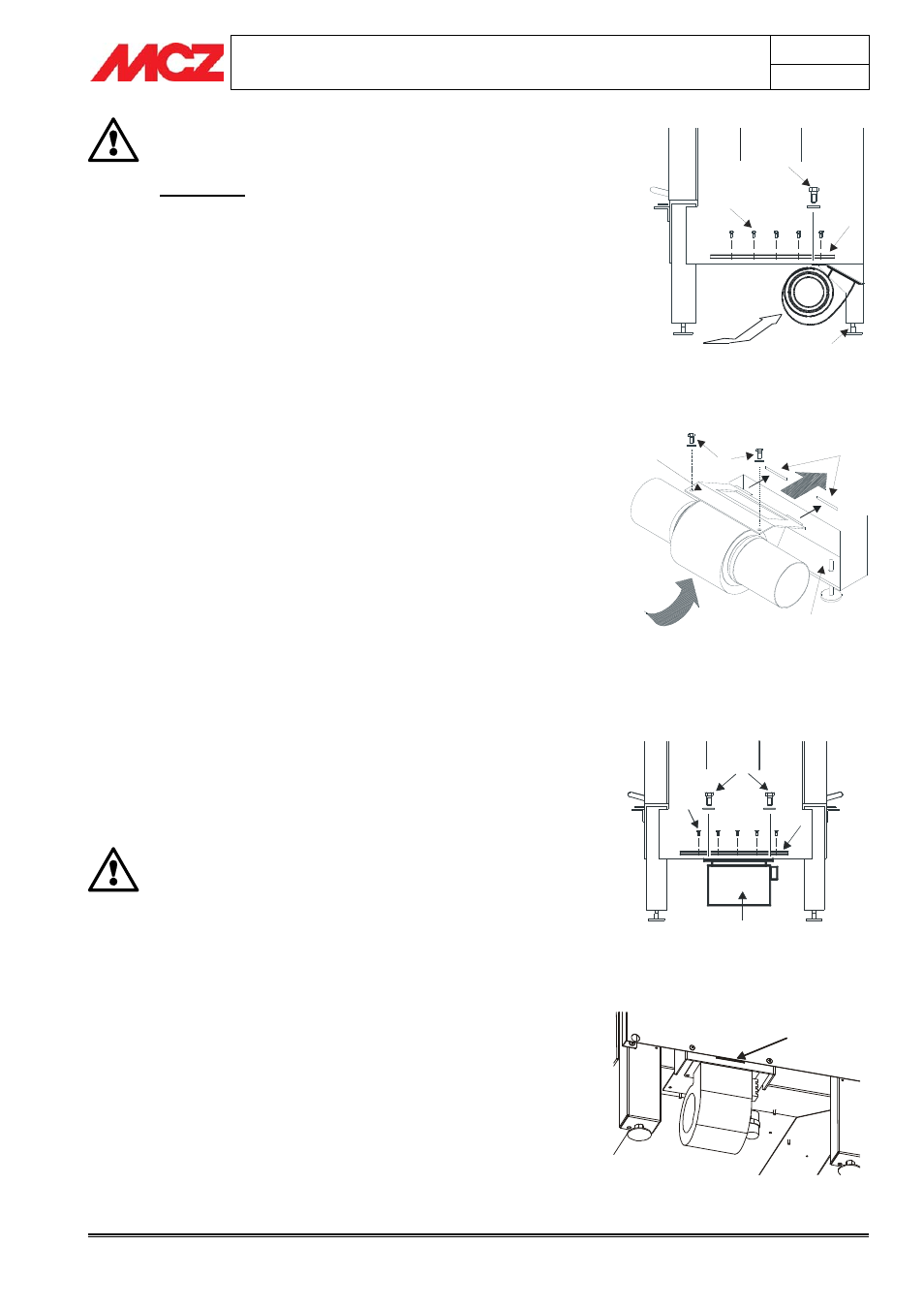

Figure 11 – Position du ventilateur 480-620 m3/h
