POÊLES À PELLETS Chapitre 7
MANUEL D'INSTALLATION ET MODE D'EMPLOI page
52
Schémas électriques et pièces détachées Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

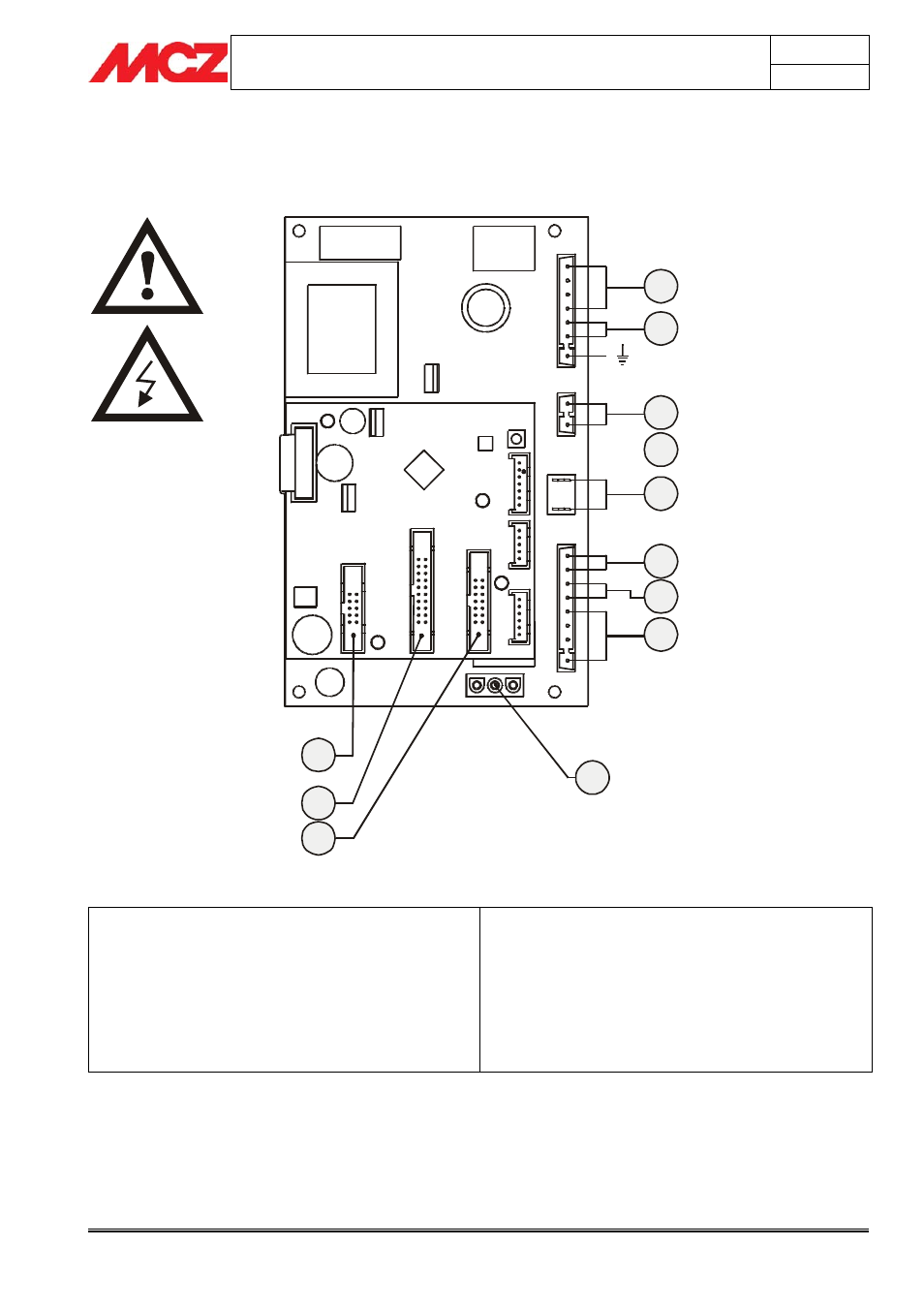

7. SCHÉMAS ÉLECTRIQUES
LÉGENDE DES CABLAGES CARTE MÈRE
1. Bougie d'allumage pellet
2. Interrupteur
3. Ventilateur air chaud
4. Sonde fumées
5. Ventilateur expulsion fumées
6. Thermostat à bulbe
7. Pressostat 8. Motoréducteur
10. Contrôle du régime du ventilateur fumées
11. Capteur débit d'air
12. Tableau interface services
13. Tableau de secours
N.B. Les câblages électriques de chaque composant sont munis de connecteurs pré-câblés dont la mesure varie
pour chacun.
1
2
3
4
5
6
7
8
10
11
12
13
