A UTILISER UNIQUEMENT POUR LES SYSTèMES D’éCLAIRAG PAYSAGER
1) Le dispositif est accepté en tant que composant d’un système d’é
clairage paysager lorsque la compatibilité de la combinaison étiquetée
UL ou CSA (ACNOR) doit être déterminée par CSA, UL respectivement
ou les autorités d’inspection locales ayant compétence.
2) L’appareil doit étre connecté à un transformateur supplémentaire à
basse tension approuvé pour une utilisation avec les systémes
d’éclairage paysager.
3) Cet apareil doit étre connecté à un câblage secondaire du type suivant:
12GA 60°C type minimum;
SPT-3 combatible pour utilisation extreme;
ou câble d’éclairage paysager agréé.
ATTENTION
LORS DE L’INSTALLATION D’ECLAIRAGE DE JARDIN KICHLER 9TNESION DU SECTEUR
OU BASSE TENSION), PRENEZ SOIN DE LE MAINTENIR DEGAGE DE TOUT MATERIAU
COMBUSTIBLE.
LORS DE L’ENTRETIEN DE LA LAMPE, ASSUREZ - VOUS DE RETIRER LES FEULLES,
LES AIGUILLES DE PIN, LES BRINS D’HERBE, L’HUMUS, ET TOUT DEBRIS QUI S’EST
ACCUMULE SUR L’AMPOULE DE LA LAMPE, LE DIFFUSEUR OU LE CORP DE LA
LAMPE.
MONTAGE ET INSTALLATION
1) Déterminer l’emplacement où installer le luminaire.
2) Planter le poteau dans le sol. Pour éviter d’endommager le poteau
avec le marteau, poser dessus un morceau de bois. Si le sol est très dur,
faire deux entailles en croix dans le sol avec une pelle plate.
3) COUPER LE COURANT ÉLECTRIQUE.
4) Dégager le sol au niveau de la fente guide-fils située sur la partie
supérieure du poteau.
5) Déterminer la hauteur souhaitée pour l’installation du luminaire.
REMARQUE :

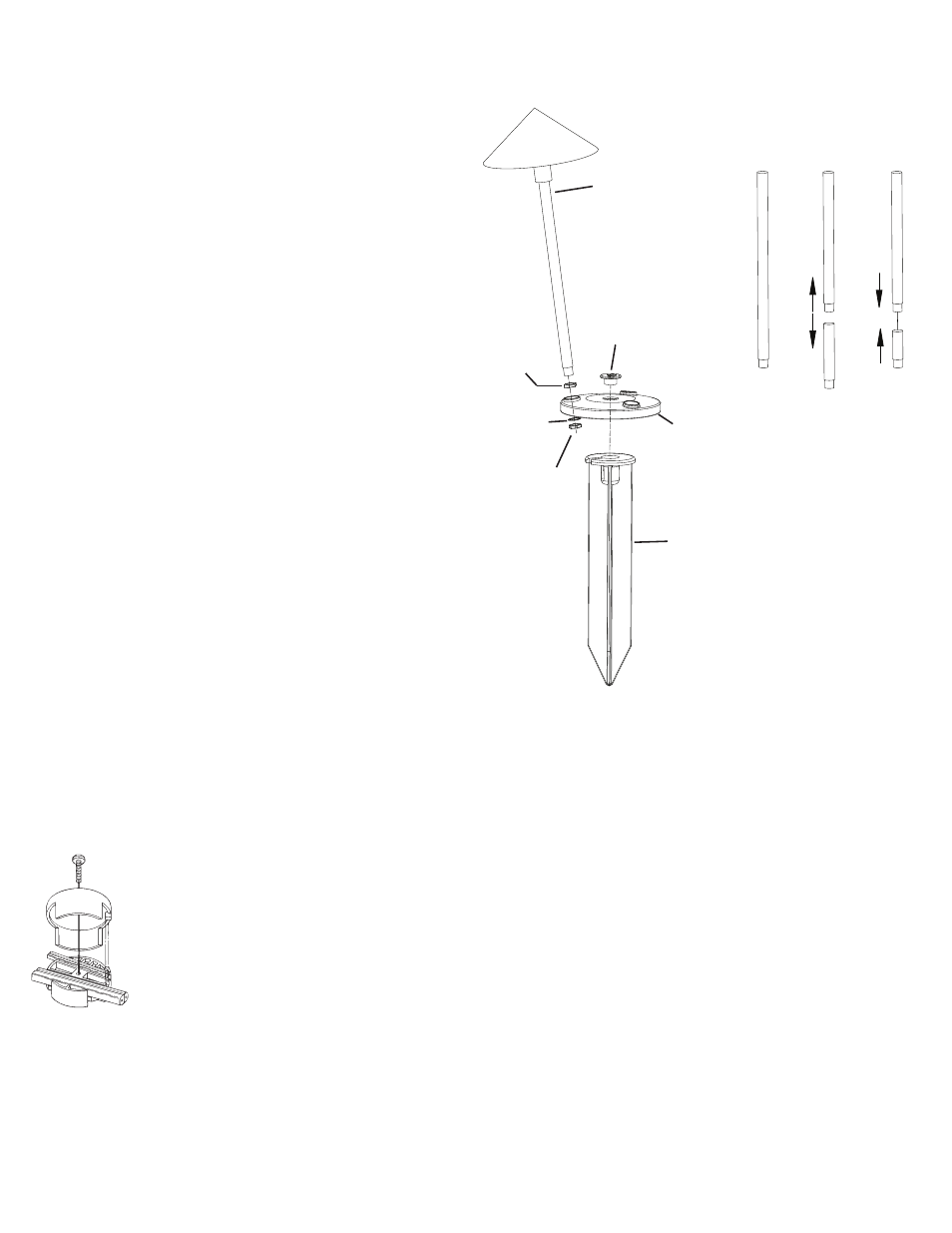

Le luminaire est muni d’une tige de 18 po. La tige de 6 po inférieure peut
être enlevée pour abaisser la hauteur à 12 po. Une tige de 3 po peut être
ajoutée pour que la tige atteigne 15 po. (Voir la Figure A)
6) Fixer un écrou hexagonal sur la partie inférieure du luminaire.
7) Placer la partie inférieure du luminaire dans l’une des trois fentes disponibles.
8) Fixer un rondelle d’arrett et un écrou hexagonal sur la partie inférieure du
luminaire sur le côté opposé de la base de montage.
9) Connecter les fils en utilisant le connecteur Quic Disc
™ fourni en suivant
les indications ci-dessous, ou en suivant toute autre méthode de connexion
approuvée (non fournie).
10) Répéter les étapes de quatre à neuf selon les besoins pour un autre luminaire.
11) Connecter la base de montage au piquet en vissant dans la fiche fournie.
12) Si le montage ne paraît pas droit, ajuster en enfonçant ou en ressortant le
piquet (n’ajuster que le piquet).
Date Issued: 5/7/10 IS-15635-CB
OUTDOOR USE ONLY
DOM ETRE INSTALLE A L’EXTERIEUR
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
GARANTIE
NOUS GARANTISSONS LES PRODUITS DE PAYSAGES FIGURANT DANS NOTRE CATALOGUE DES LUMIERES PAYSAGISTES (A L’EXCEPTION DES AMPOULES) PENDANT UNE PERIODE
DE CINQ ANS CONTRE TOUS DEFAUTS DE MATERIAUX ET DE MAIN D’OEUVRE SOUS CONDITION QUE L’INSTALLATION AIT ETE EFFECTUEE CORRECTEMENT ET QUE LES PROBLEMES
SE SOIENT PRODUITS AU COURS D’UN EMPLOI NORMAL. LE PRODUIT DOIT ETRE RETOURNE AU LIEU DE VENTE OU IL SERA REPARE OU, SUITE A UNE EVALUATION, LE PRODUIT DE
PAYAGE OU LES PIECES QUI LE COMPOSENT SERONT REMPLACEES.
INSTRUCTIONS DE CBLAGE éLECTRIQUE AVEC UN Quic Disc ™
Couper le courant d’alimentation.
Toute la longueur du fil électrique de calibre 18 peut être utilisée pour le branchement avec le fil électrique de calibre 10 ou 12 si les conditions
suivantes sont remplies :
• Le câblage doit être protégé soit par le cheminement des fils àproximité de l’appareil, par un accessoire ou bien il doit être fixé à la structure
d’une construction telle qu’une maison ou une terrasse.
• Les fils de calibre 18 doivent être coupés de manière à pouvoir être reliés au connecteur à une distance maximum de 6 pouces du luminaire ou
de la construction.
• Si les branchements doivent être faits sous terre, pas plus de 6 pouces de fils de calibre 18 doivent être enterrés.
Le connecteur Quic Disc™ est conçu afin d’installer un luminaire et convient à un fil de luminaire 18 GA et un 10 GA, ou un fil de réserve 12
GA.
Poser le fil électrique de calibre 10 sur le Quic Disc™ en travers de l’endroit marqué calibre 10 ou celui de calibre 12 en travers de l’endroit
marqué calibre 12.
Poser le fil d’alimentation du luminaire en travers de l’endroit marqué calibre 18. Lorsque les fils sont en place, connecter la partie supérieure du Quic Disc ™ à la
base avec la vi fournie. S’assurer que les fils sont bien à plat dans la partie inférieure du Quic Disc™ et que la vis est serrée à fond.
Les contacts en cuivre perceront automatiquement l’isolement des fils. Couper le fil d’alimentation de calibre 18 qui dépasse du Quic Disc
™ .
Ne faire aucune autre connexion de fils aux fils du luminaire 18 GA.
FIXTURE STEM
TIGE
PLUG
FICHE
MOUNTING BASE
BASE DE MONTAGE
HEXNUT
ECROU
HEXAGONAL
HEXNUT
ECROU
HEXAGONAL
LOCKWASHER
RONDELLE
D’ARRETT
18” 12”
6”
15”
(12” + 3”)
3”
STAKE
POTEAU
